Page
28
Model
1000
Installation and Operation Manual
6/1/2001 © copyright 1997 by Powertec
BUS CONNECTIONS ARE ON
THE CAPACITOR BOARD ON
THE RIGHT SIDEWALL.
BEHIND FRONT PANELS.
SPEED
CONTROLLER
BOARD
CURRENT
CONTROLLER
BOARD

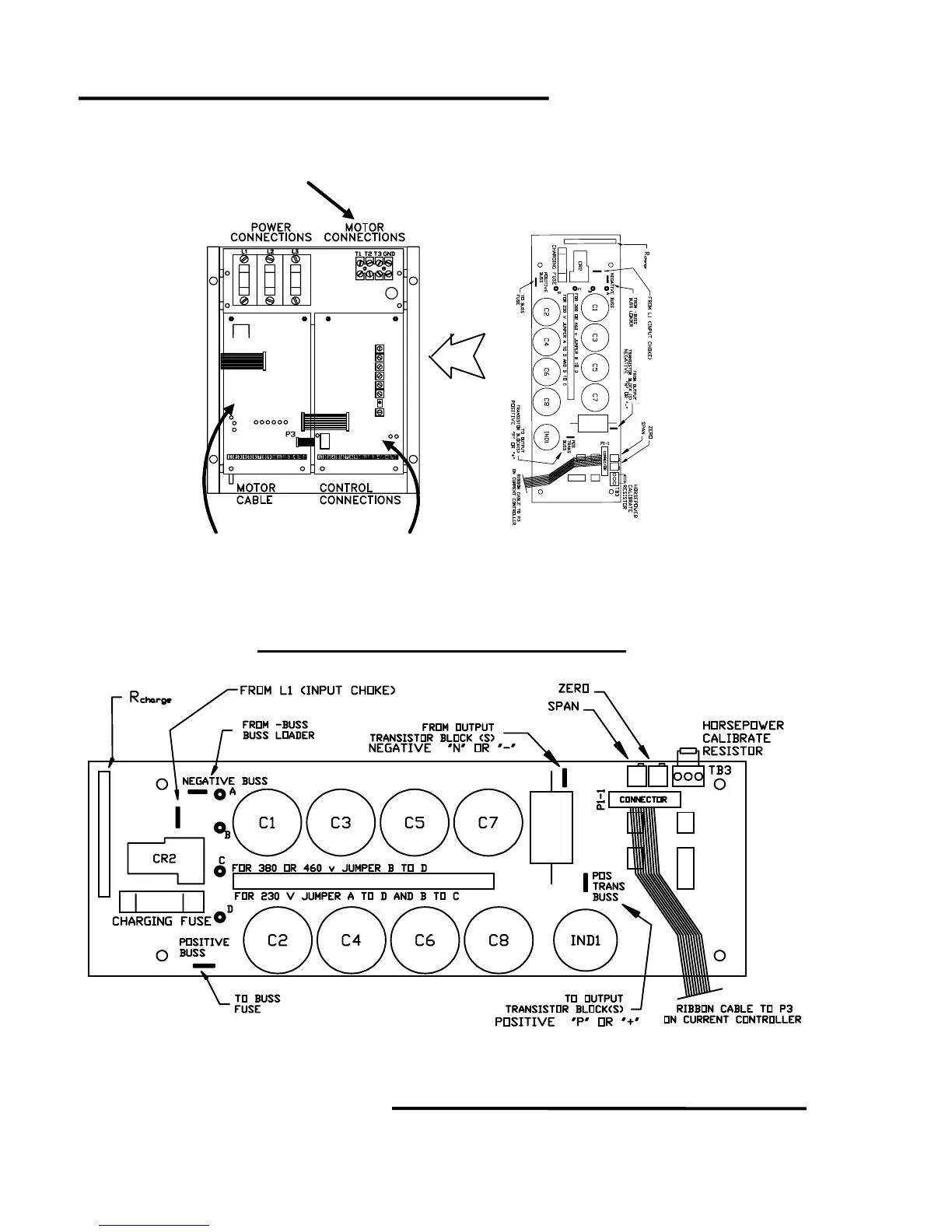

Capacitor Board Layout and Connections
