4. Агляд выраба

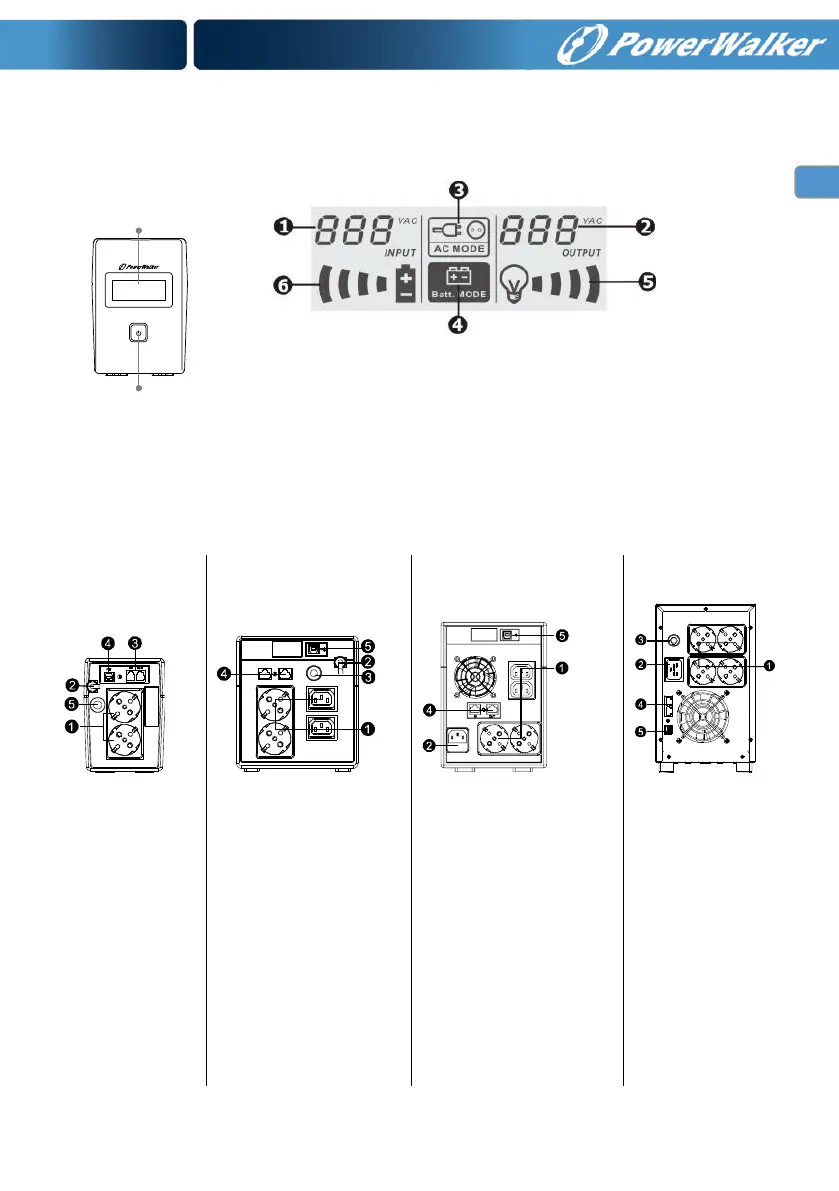

Пярэдняя панэль:
Задняя панэль:
ВКД VI
450/650/850
ВКД VI 1000
ВКД VI 1500/2000
ВКД VI 3000


Разеткі
выйсця

Уваход
зменнага току
 Абарона ад
выкідаў
мадэма ці
тэлефона
 Паслядоўны
порт

Размыкальнік


Разеткі выйсця

Уваход зменнага
току
 Размыкальнік
ланцуга

Абарона ад выкідаў
мадэма ці тэлефона
 Паслядоўны порт


Разеткі выйсця

Уваход зменнага
току

Абарона ад выкідаў
мадэма ці тэлефона
 Паслядоўны порт

Разеткі выйсця

Уваход
зменнага току
 Размыкальнік
ланцуга

Абарона ад
выкідаў
мадэма ці
тэлефона
 Паслядоўны
порт
Панэль ВКД
Выключальнік
сілкавання
ВКД панель

Уваходная напруга
Выходная напругаindicates overload
Індыкатар рэжыму зменнага току
Індыкатар рэжыму акумулятараrуказуе малы зарад
акумулятара
 Індыкатар узроўня нагрузкі, які мігціць
 Індыкатар ёмістасці акумулятара, які ўспыхвае
