Guide d’installation de l’onduleur P30
39
Guide d’installation Powerware
®
9125 (9910 P30) pour applications IBM
®
S 164201544 Rev A Final 29-Jun-2004
2 1212
IBM
3/4
Equipement(s)
IBM
iSeries ou
pSeries
Onduleur
P30
de 2100 W
avec
PDM
FC 6570
1
Secteur
IBM1
11
IBM
11
IBM
IBM
IBM
Equipement(s)
IBM
iSeries ou
pSeries
6
5
5
9
9
5 5
7 8
7 3/4
7
2
2
Equipement(s)
IBM
iSeries ou
pSeries
6
10
10
Elément Description Elément Description
1 IEC 320-C20 5 Continué - Cordon d’alimentation (secteur) spécifique au pays :
2 IEC 320-C19 IBM FC NP IBM Typedefiche Description
3 IEC 320-C14 9868 14F1560 25 CEI 23-16
4 IEC 320-C13 9871 14F1555 46 IEC309 (P+N+G) 16A
5 Cordon d’alimentation (secteur) spécifique au pays : 9872 14F1561 32 SII32-1971
IBM FC NP IBM Typedefiche Description 9874 14F1559 54 SAA-AS 3112
9860 14F1553 11 NEMA L6-20P 9875 36L8885 64 IRAM 2073
9861 07H0095 11 NEMA L6-20P Elément Description
9866 14F1554 18 CEE7 VII 6 Ensemble de cordon d’alimentation de sortie (onduleur-équipement) :
9867 14F1557 22 SABS 164 IBM FC NP IBM Comprend :
9830 38P9306 (4) IEC 320-C13 à C14 (1,8 m/6 ft)
(1) IEC 320-C19 à C20 (4,4 m/14 ft)

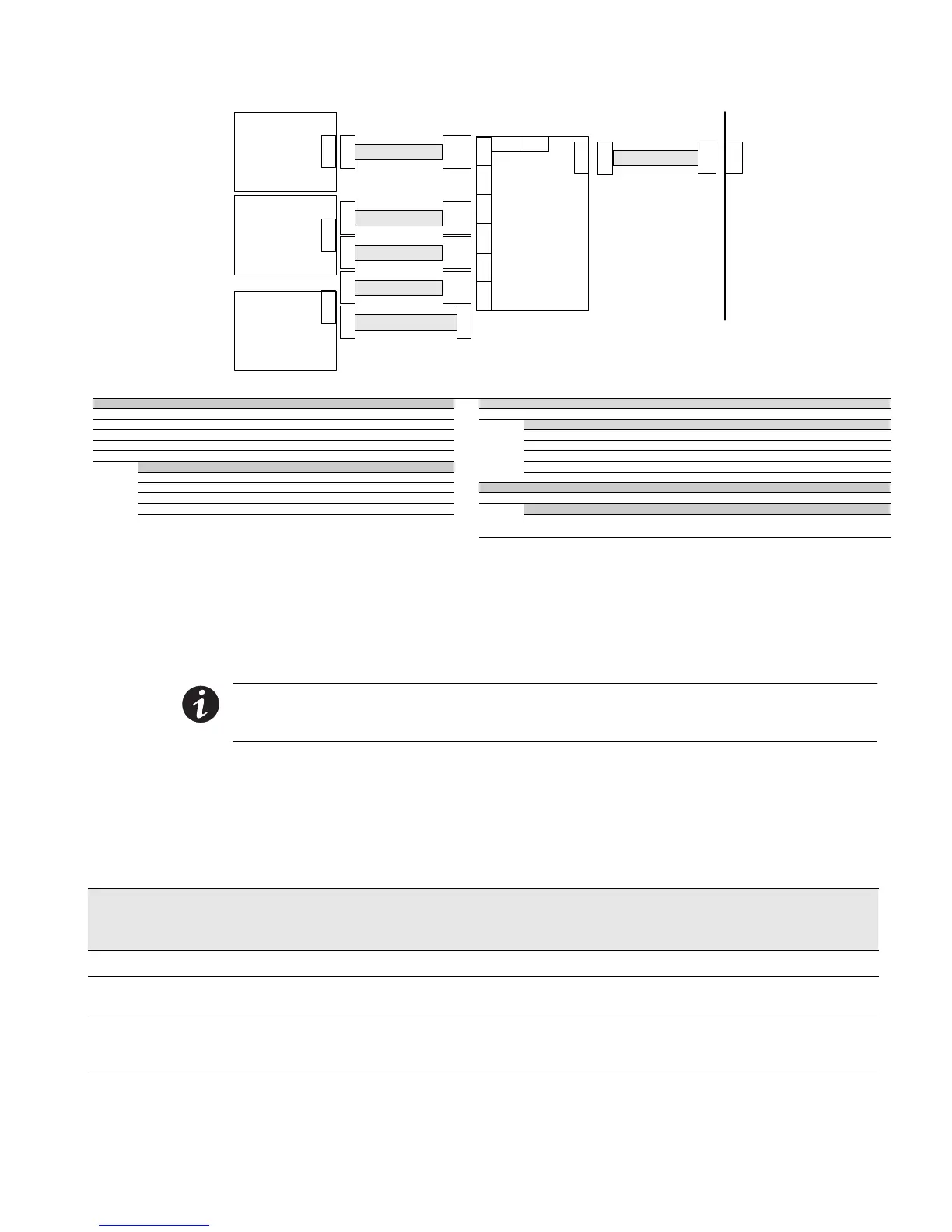

Figure 57. Modèle tour NEMA pour P30 et PDM FC 6570
Segments de charge
Le PDM branche au segment 2 de charge sur le panneau arrière d’UPS. Voyez le guide
d’utilisateurs d’UPS pour plus d’information sur des segments de charge.
REMARQUE Quand le PDM est en mode de déviation, tous les segments de charge sont
commutés à la puissance de service et ne peuvent pas être commandés jusqu’à ce que le contact
shunt de PDM soit remis en position NORMALE.
Options de communication
Si vous souhaitez établir une communication entre l’onduleur et votre ordinateur, utilisez le
Tableau 24 pour déterminer l’option de communication correcte pour votre application.
Tableau 24. Options de communication
Application CD de la suite logicielle
Powerware et câble série
ou USB
Ensemble carte
ConnectUPS-X Web/SNMP
FC 2934
Ensemble carte d’interface
relais FC 2936 et câble
Serveur IBM iSeries — — X
Serveur IBM pSeries avec connexion
(TTY) série simple
X — —
Serveur pSeries avec connexion LPARs
et/ou réseau (serveur Web) [l’onduleur
fait office de noeud]
— X —
Suivez les instructions d’installation du CD de la suite logicielle Powerware ou de l’ensemble de
la carte applicable. Pour obtenir plus d’informations et une liste actualisée des systèmes
d’exploitation pris en charge, visitez www.powerware.com.
