13. Bloccare il lato frontale dell’UPS sul rack utilizzando le viti a testa piatta.

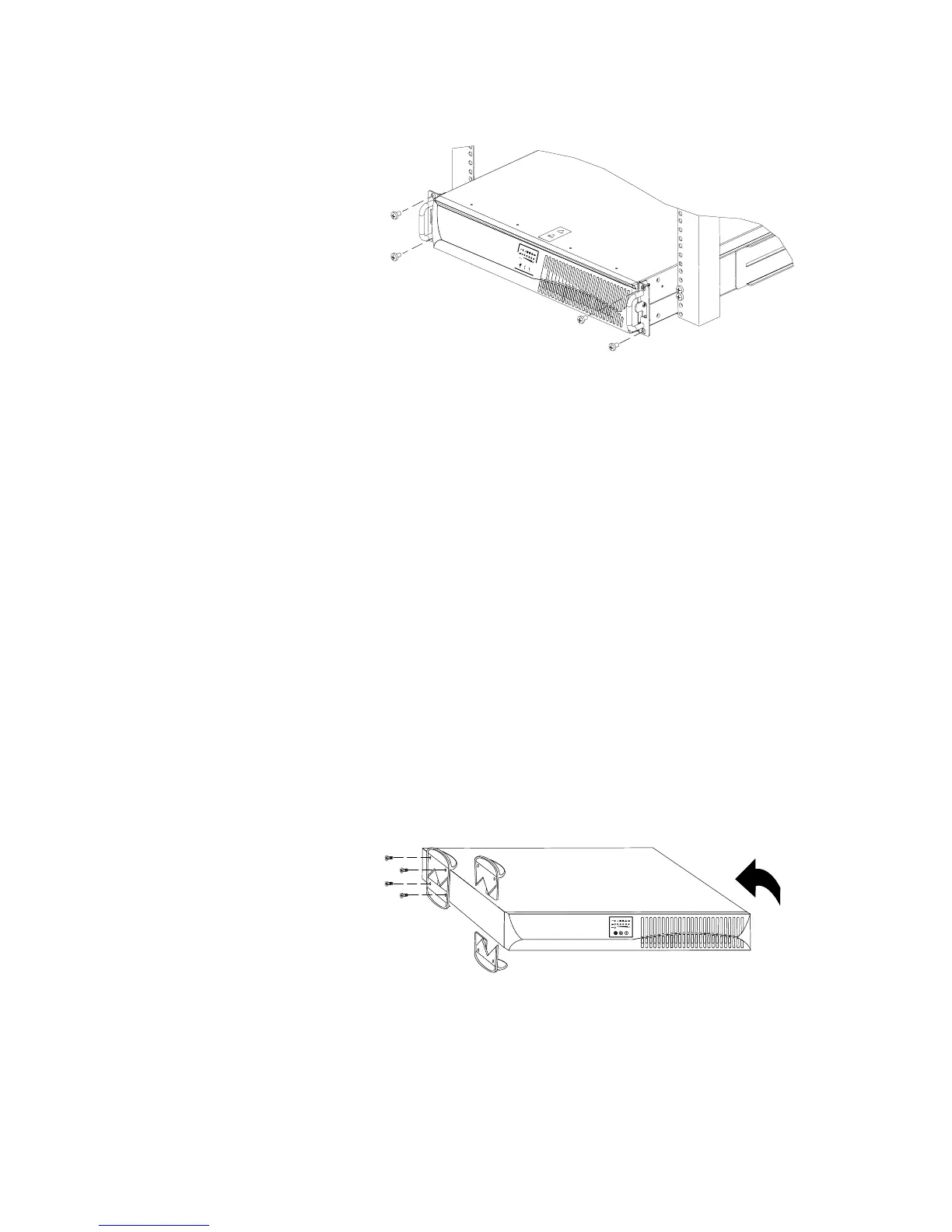

Figura 95. Fissaggio dell’UPS anteriore
14. Serrare le viti con testa universale quel bloccare entrambe le guide sul lato frontale del
rack (vedere punto 3 a pag. 64).
15. Passare alla sezione “Collegamenti dei cavi elettrici” a pag. 72.
Approntamento tower
L’UPS ed eventuali armadietti opzionali (PDM o EBM) devono essere stabilizzati con basi e/o
con staffe di giunzione. L’approntamento varia in base al numero di armadietti che si installano:
1. Per un armadietto, occorre installare entrambi i set di basi (in dotazione al kit di
accessori P30). Eseguire le operazioni descritte ai punti da2a4.
Per due armadietti, i basi e staffe di giunzione devono essere installati. Passare al
punto 5.
Per tre o più armadietti, passare al punto 8 per installare le staffe di giunzione.
2. Collocare l’UPS in posizione orizzontale, in modo che il lato sinistro dell’armadietto sia
accessibile (vedere la Figura 96).
3. Faccia scorrere e posizioni i basi dell’UPS sopra l’estremità dell’unità in moda da
distribuire uniformemente il peso dell’armadietto. Fissare le basi con le viti in
dotazione.
Figura 96. Installando i basi su un singolo armadietto
4. Posizionare con cautela l’armadietto in posizione verticale con i cunicoli di ventilazione
alla parte superiore (vedere la Figura 97).
Passare alla sezione “Installazione degli EBM” a pag. 70, o alla sezione “Installazione
PDM” a pag. 71, o alla sezione “Collegamenti dei cavi elettrici” a pag. 72.
