P30 Guida all’installazione
66
Powerware
®
9125 (9910 P30) Guida all’installazione per applicazioni IBM
®
S 164201544 Rev A Final 29-Jun-2004
9. Allineare le staffe di montaggio (presenti nel kit di staffe di montaggio rack) con i fori
per le viti sul lato dell’UPS e fissarle con le viti a testa piatta n°6-32
× 3/8” in dotazione
(vedere la Figura 92).
10. Per installare un EBM opzionale, ripetere le operazioni descritte ai punti da7a9per
ciascun armadietto.
Maniglia di
montaggio
Staffa di
montaggio

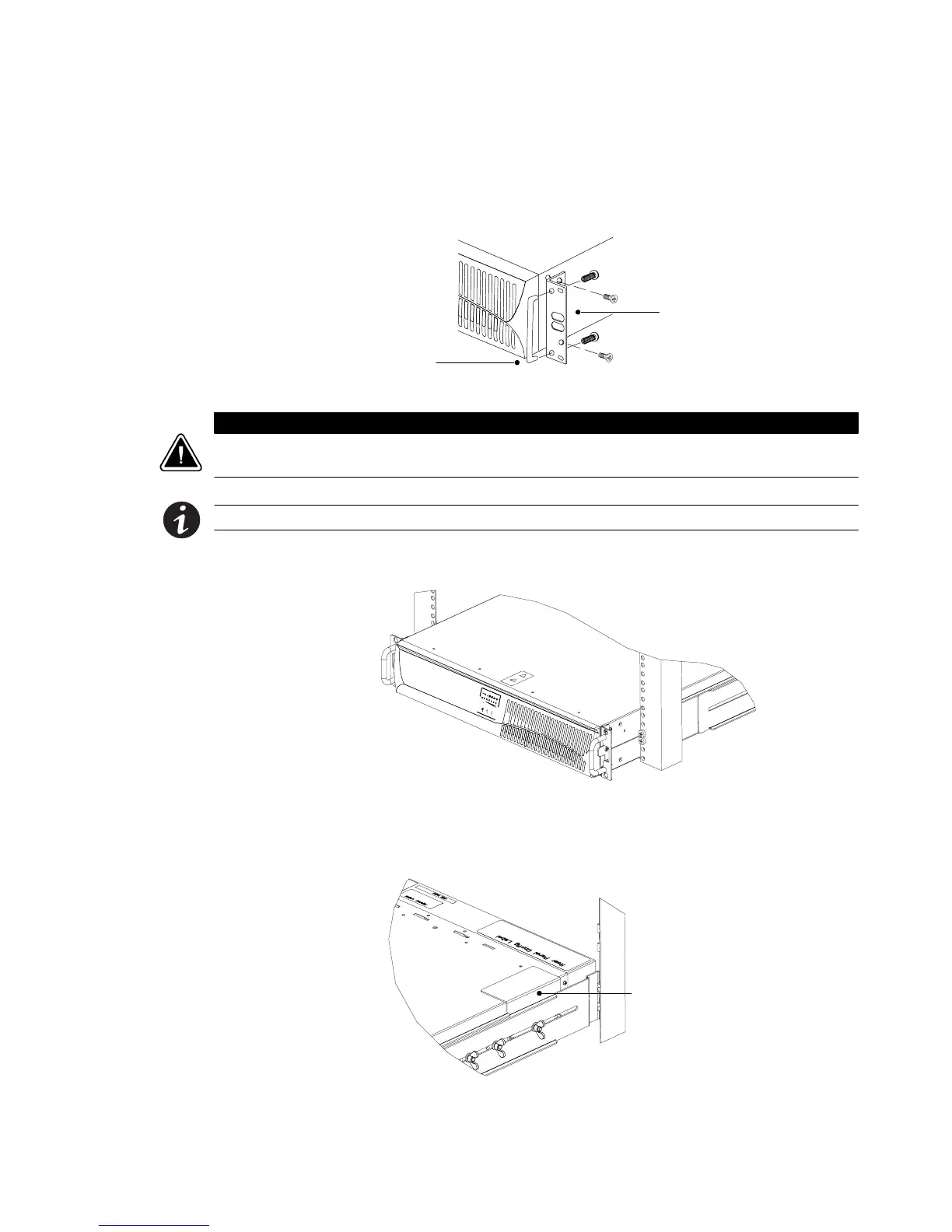

Figura 92. Installazione delle staffe di montaggio
CAUTION
L’UPS (81,5lb/37kg)eEBM (93 lb/42,5 kg) sono pesanti. e devono pertanto essere montati sul rack da
almeno su due persone.
NOTA Gli EBM devono essere installati sotto l’UPS, come mostra la Figura 93.
11. Inserire l’UPS e gli eventuali armadietti opzionali sul rack.
Figura 93. Installazione l’UPS
12. Per bloccare il retro dell’UPS sul rack, allentare il dado ad alette sul retro della staffa di
immobilizzazione e far scorrere la staffa sul retro dell’UPS. Serrare il dado ad alette.
Staffa di
immobilizzazione
posteriore
Figura 94. Fissaggio del retro dell’UPS
