PR electronics 4225 User Manual

0,10 A
1,00 A
0 V 50 V 100 V 150 V 200 V 250 V
CURRENT
U
RELAY
16 4225V100-UK
Relay outputs
Relay functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Setpoint, Window, Sensor error, Latch, Power and O
Hysteresis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...100%
On and O delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...3600 s
Power on delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...9999 s
NAMUR sensor error detection . . . . . . . . . . . . . . . . . . . . . . . . . . . Break / Make / Hold
Max. voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 VAC / VDC
Max. AC current. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 A
Max. AC power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 VA
Max. DC current, resistive load:
@ U
relay
≤ 30 VDC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 ADC
@ U
relay
>30 VDC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [1380 x U
-2
relay
x 1.0085
U
relay
] ADC

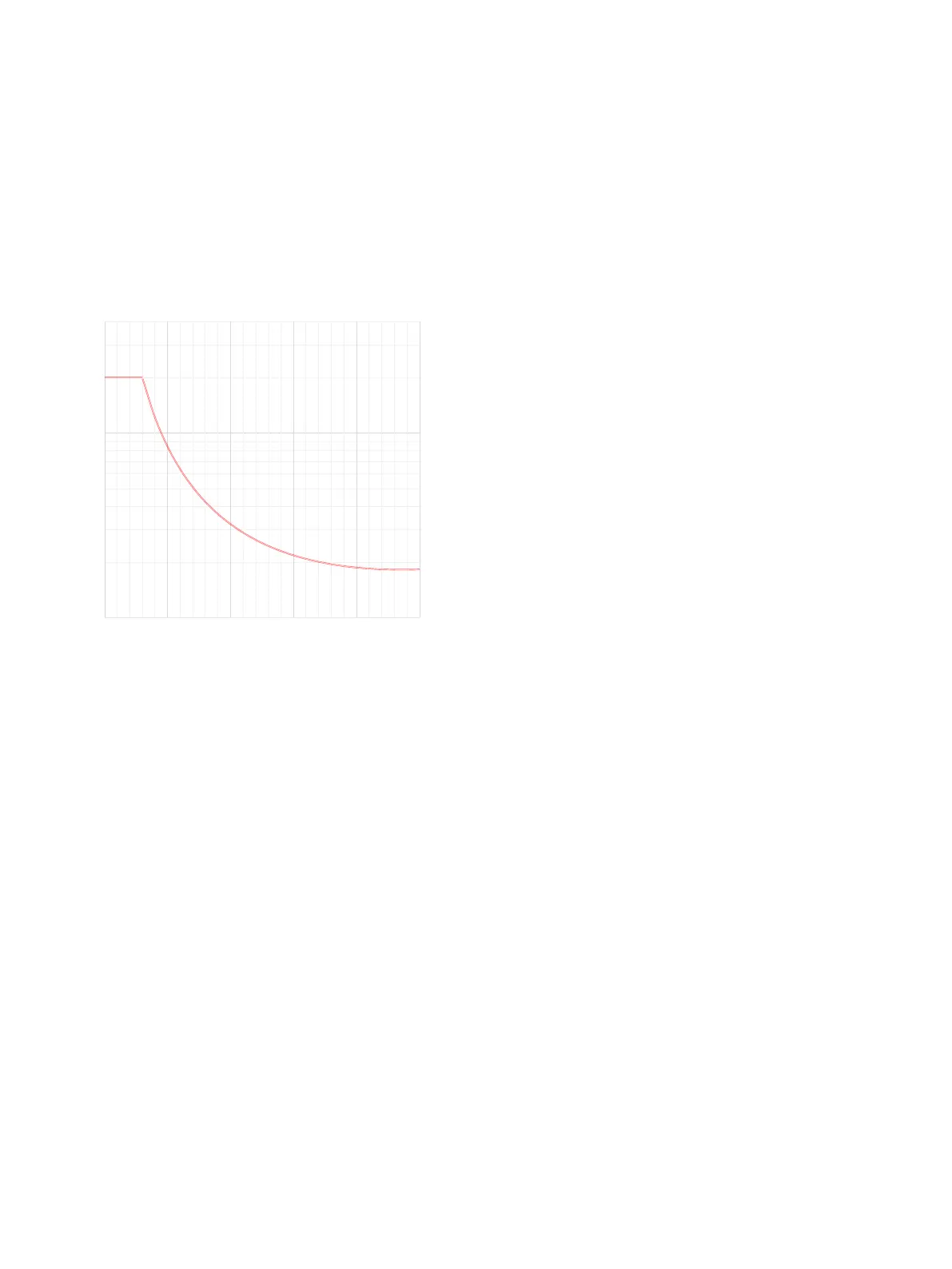

Graphic depiction of [1380 x U
-2
relay
x 1.0085
U
relay
]:
Frequency output
Frequency range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.001 Hz...100 kHz
Duty cycle f ≤ 500 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 90%
Programmable pulse time (f ≤ 500 Hz) . . . . . . . . . . . . . . . . . . . . . . . 1…1000 ms
Pulse time > 500 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fixed 50%
PNP output
**I
source
max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 mA
V
out
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 VDC ± 10%
C
out
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 nF
R
out
typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Ω
NPN output
I
sink
max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 mA
I
sink
max. peak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 mA
Voltage drop 130 mA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1.5 VDC
External voltage (terminal 24) max. . . . . . . . . . . . . . . . . . . . . . . . . 30 VDC
C
out
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 nF
R
out
typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Ω
Push-Pull output
Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5…24 VDC
U
relay
50 V 150 V0 V 100 V 200 V 250 V
Current
0.10 A
0.40 A
0.80 A
0.20 A
1.00 A
0.60 A
2.00 A
3.00 A
