INDICATEUR PROGRAMMABLE Á LED
PREVIEW 5714
• Indicateur 4 digits á LED de 14 segments
• Entrée mA, V, pt100, TC et potentiomètre
• 2 relais et une sortie analogique
• Alimentation universelle
• Programmable en façade
Application :
• Indicateur digitale de signaux courant, tension, température ou potentiomètre.
• Contrôle de procédés avec 2 paires de relais libres de potentiel et/ou une
sortie analogique.
• Pour utilisation locale en milieu très humide et conçu avec une protection
spéciale à l’épreuve de jets d’eau.
Caractéristiques techniques :
• Indicateur 4 digits à LED avec des digits de 13,8 mm de 14 segments.
Lecture maxi. de -1 999…9 999 avec la programmation de la position de la
virgule, indication d’état des relais ON/OFF.
• Grâce au clavier en façade tous les paramètres peuvent-être réglés quelle que
soit l’application.
• Le PR 5714 est disponible complètement configuré.
• Dans les versions avec relais l’utilisateur peut réduire les temps des
tests lors de son l’installation en activant ou désactivant chaque relais
indépendamment du signal d’entrée.
Montage :
• Montage en face avant tableau. Un joint d’étanchéité inclus doit être maintenu
entre la découpe du panneau et l’avant de l’indicateur pour obtenir une
étanchéité IP65
(NEMA4)
. En option le PReview 5714 est disponible avec
une
protection spéciale à l’épreuve des jets d’eau protégeant l’indicateur de
conditions d’utilisation sévères
47

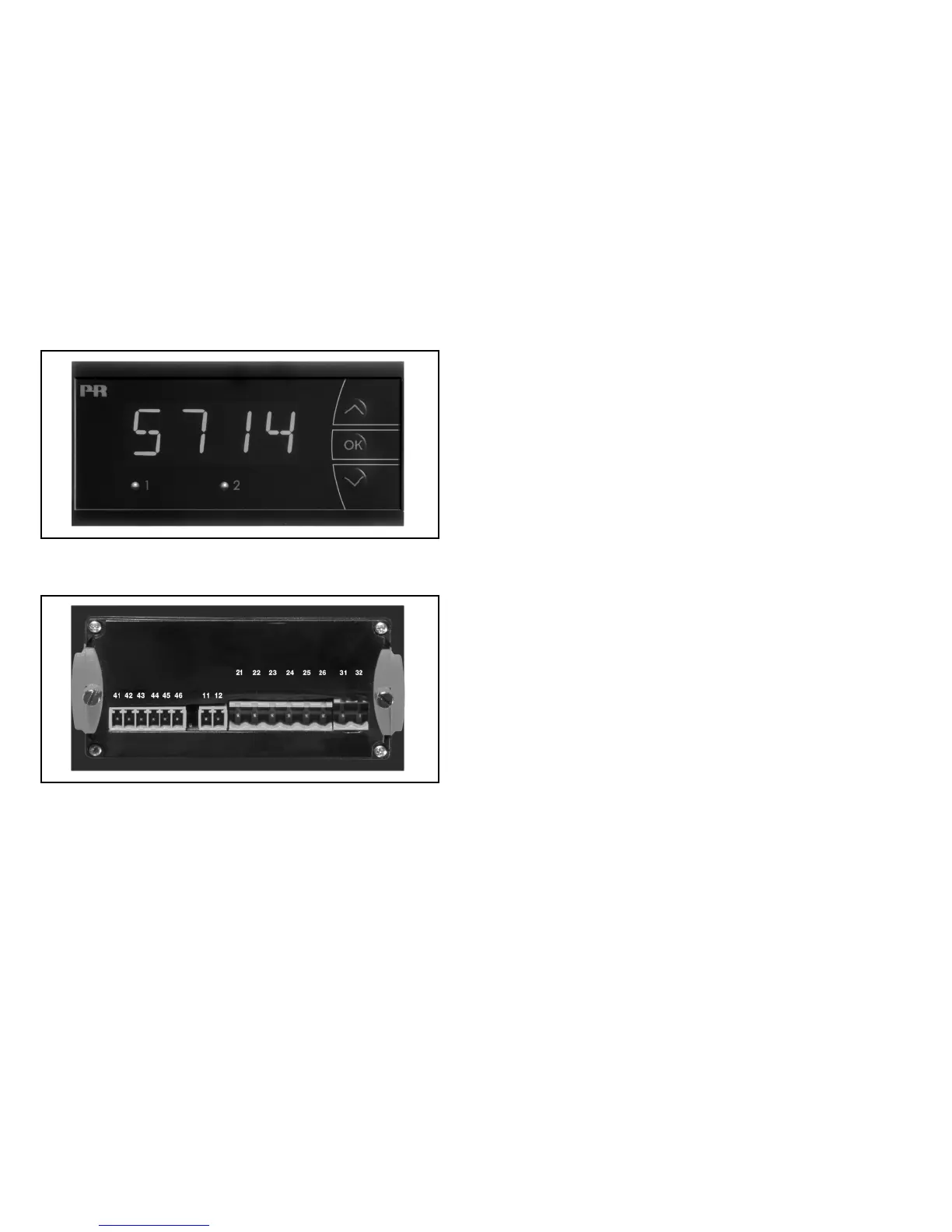

VU DE LA FACE AVANT ET ARRIÈRE
Figure 1: Face avant du PReview 5714
Figure 2: Face arrière du PReview 5714
