65
43
44
104
45
43
44
45
40
40
117
56
Orifício
Grande
Suporte
5
5a
5b
46
38
52
50
47
Orifício Grande
48
49
4

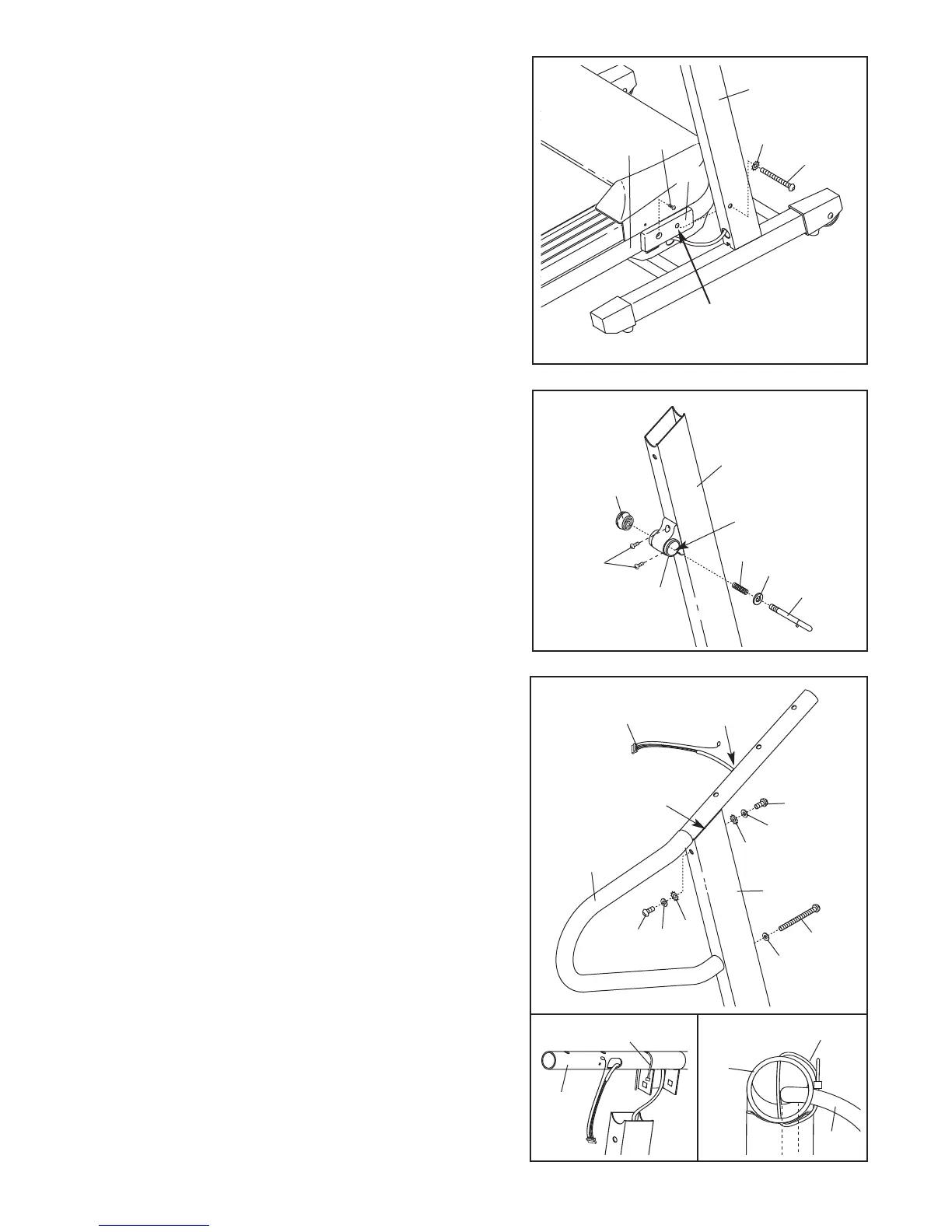

3. Abra o saco de peças B. Segure um Espaçador de
Barra Vertical (59) contra um dos lados da Estrutura (96)
c
onforme mostrado. Introduza um Parafuso de 3 1/2”
(54) no orifício indicado no espaçador da Barra Vertical e
n
a Estrutura. Aperte um Parafuso Tek de 3/4” (9) no es-
paçador da Barra Vertical. Remova o Parafuso de 3 1/2”.
Repita a operação no outro lado da Estrutura.
Peça a ajuda de outra pessoa para levantar a extremi-
dade da frente da Estrutura (96). Introduza um Parafuso
de 3 1/2” (54) com uma Anilha Recortada de 3/8” (55) na
Barra Vertical da Direita (104) e o espaçador da Barra
Vertical da Direita (59) e aperte o Parafuso na Estrutura.
Não aperte demasiado o Parafuso. Repita a operação
no lado esquerdo da Estrutura.
4. Fixe a Cobertura do Bloqueio (46) à Barra Vertical da
Esquerda (47) com dois Parafusos de 3/4” (38).
Certifique-se de que o orifício grande da Cobertura do
Bloqueio está no lado mostrado.
Retire o Botão de Bloqueio (48) do Pino de Bloqueio
(52). Certifique-se de que a Anilha do Pino de Bloqueio
(49) e a Mola (50) estão colocados no Pino de Bloqueio.
Insira o Pino de Bloqueio no fecho de Armazenamento
(46) e, em seguida, aperte de novo o Botão do Bloqueio
no Pino de Bloqueio.
5. Introduza a Cablagem (65) no suporte de um dos Apoios
para as Mãos (40) e faça-a sair pelo orifício grande do
lado esquerdo. (Nota: A utilização de um alicate de pon-
tas redondas pode ser útil para ajudar a puxar a
Cablagem para fora do orifício). Retire quaisquer atilhos
de plástico do suporte.
Introduza o do Apoio para as Mãos (40) na extremidade
superior da Barra Vertical da Direita (104). Fixe o Apoio
para as Mãos da Direita com dois Parafusos de 1” (43),
duas Anilhas de 1/4” (44), duas Anilhas Recortadas de
1/4” (45), um Parafuso de 4” (117) e uma Anilha de 5/16”
(56) conforme mostrado.
Não aperte ainda os
Parafusos.
Consulte o desenho 5a. Introduza o atilho de plástico in-
cluído através do orifício indicado no Apoio para as
Mãos (40).
Consulte o desenho 5b. Olhe para o Apoio para as Mãos
(40) e certifique-se de que a Cablagem (65) está presa
do lado mostrado. Aperte o atilho de plástico e corte as
extremidades excedentes.
Fixe o outro Apoio para as Mãos (não é mostrado) da
mesma forma. Nota: Pode ter de inclinar o Apoio para as
Mãos para um dos lados à medida que introduz o su-
porte na extremidade superior da Barra Vertical da
Esquerda. Não é instalada qualquer Cablagem na Barra
Vertical da Esquerda.
3
55
96
Orifício
5
4
104
9
59
Tie
Tie
65
40
7
To Next Page
