7

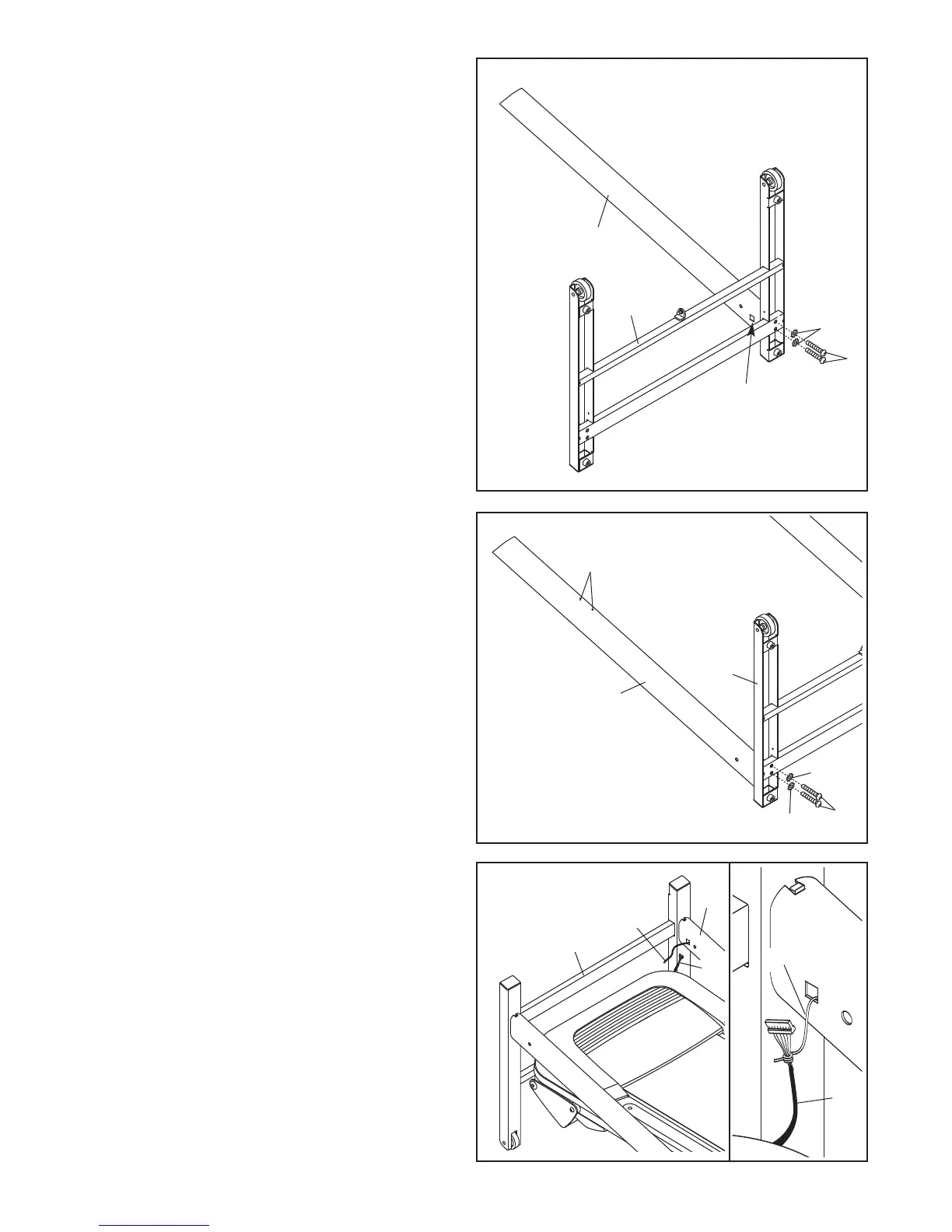

1. Assicurarsi che la spina del cavo elettrico è
staccato.
Identificare il Montante Destro (39), che ha un
f
oro quadrato nel luogo mostrato.
Posizionare il Montante Destro (39) e la Base
(37) come mostrato. Attaccare il Montante
Destro alla Base con due Bulloni Montante (4) e
due Rondelle a Stella Montante (6);
non avvi-
tare i Bulloni Montante per ora.
37
4
6
39
3. Capovolgere la Base (37), e avvicinarla alla
parte anteriore del tapis roulant come mostrato.
Localizzare il filo nel Montante Destro (39).
Vedere il disegno nel riquadro. Fermare il filo al
connettore col Filo Montante (69). Poi, inserire il
connettore sul Filo Montante nel foro quadrato
sul Montante Destro.
2. Posizionare il Montante Sinistro (38) come mo-
strato, e attaccarlo alla Base (37) con due Bulloni
Montante (4) e due Rondelle a Stella Montante
(6);
non avvitare i Bulloni Montante per ora.
37
38
6
6
Fori Chiusura
a Scatto
2
1
Foro Quadrato
37
39
Cavo
3
4
Cavo
69
69
