8

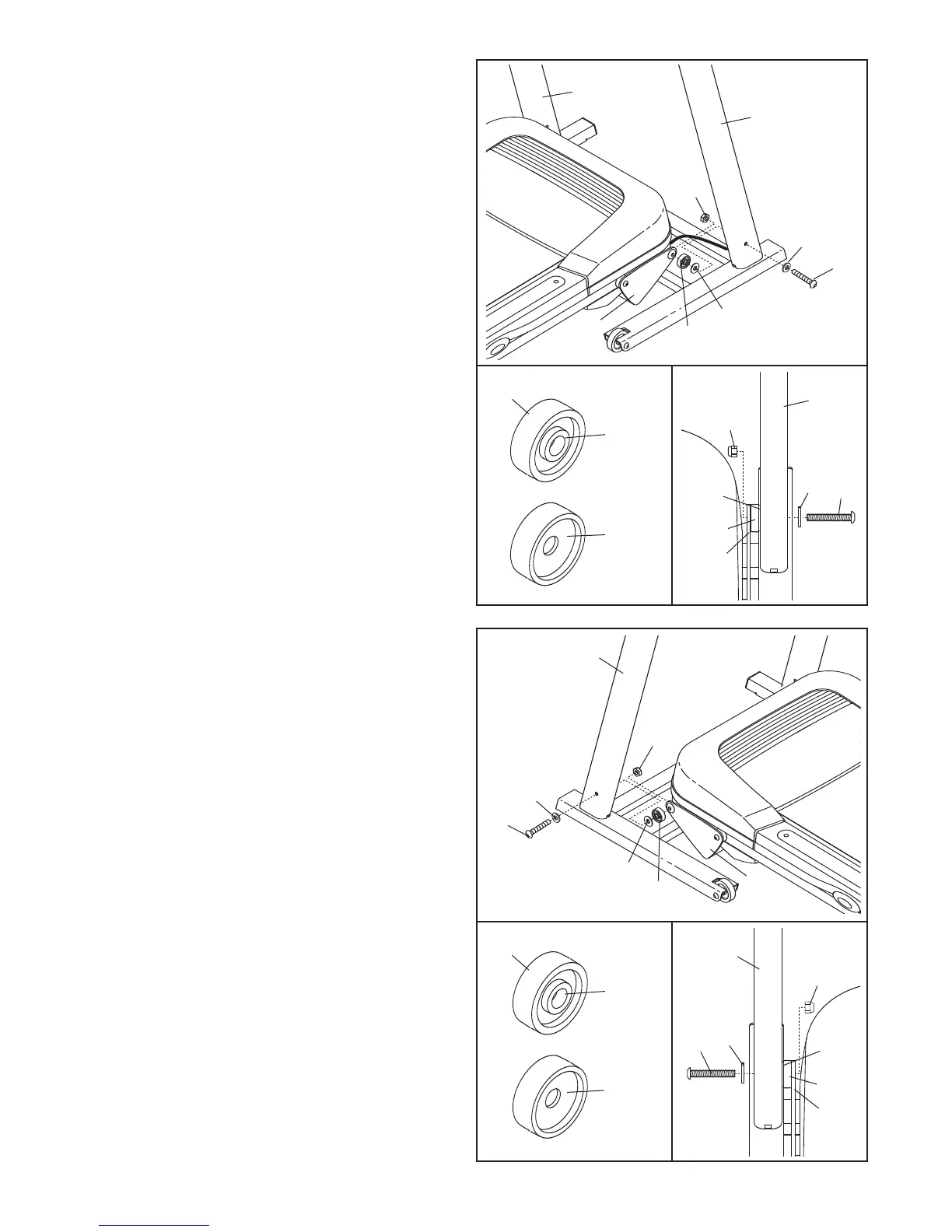

4. Sollevare i Montanti (38, 39).
V
edere il disegno nel riquadro a sinistra.
Identificare i due Spaziatori Telaio (96). Aprire
l
’incluso pacchetto di grasso, e ungere entrambi i
lati degli Spaziatori Telaio. Poi, identificare il lato
esterno di ciascun Spaziatore Telaio.
Tenere un Spaziatore Telaio (96) e una Rondella
Telaio (99) tra il Montante Destro (39) e il Telaio
Sollevamento (41), con il lato esterno dello
Spaziatore Telaio rivolto verso la Rondella
Telaio e il Montante Destro
. Attaccare il
Montante Destro al Telaio Sollevamento con un
Bullone Telaio (1), una Rondella Montante (7), e
un Dado (12);
non avvitare il Dado per ora.
4
3
8
39
1
1
96
96
99
7
12
1
2
41
7
41
Lato
Esterno
Lato
Interno
96
39
99
5
38
1
1
96
96
99
7
99
12
12
41
7
41
Lato
Esterno
Lato
Interno
96
38
5. Tenere il rimanente Spaziatore Telaio (96) e la
Rondella Telaio (99) tra il Montante Sinistro (38)
e il Telaio Sollevamento (41), con il lato esterno
dello Spaziatore rivolto verso la Rondella
Telaio e il Montante Sinistro. Attaccare il
Montante Sinistro al Telaio Solleva-mento con un
Bullone Telaio (1), una Rondella Montante (7), e
un Dado (12); non avvitare il Dado per ora.
