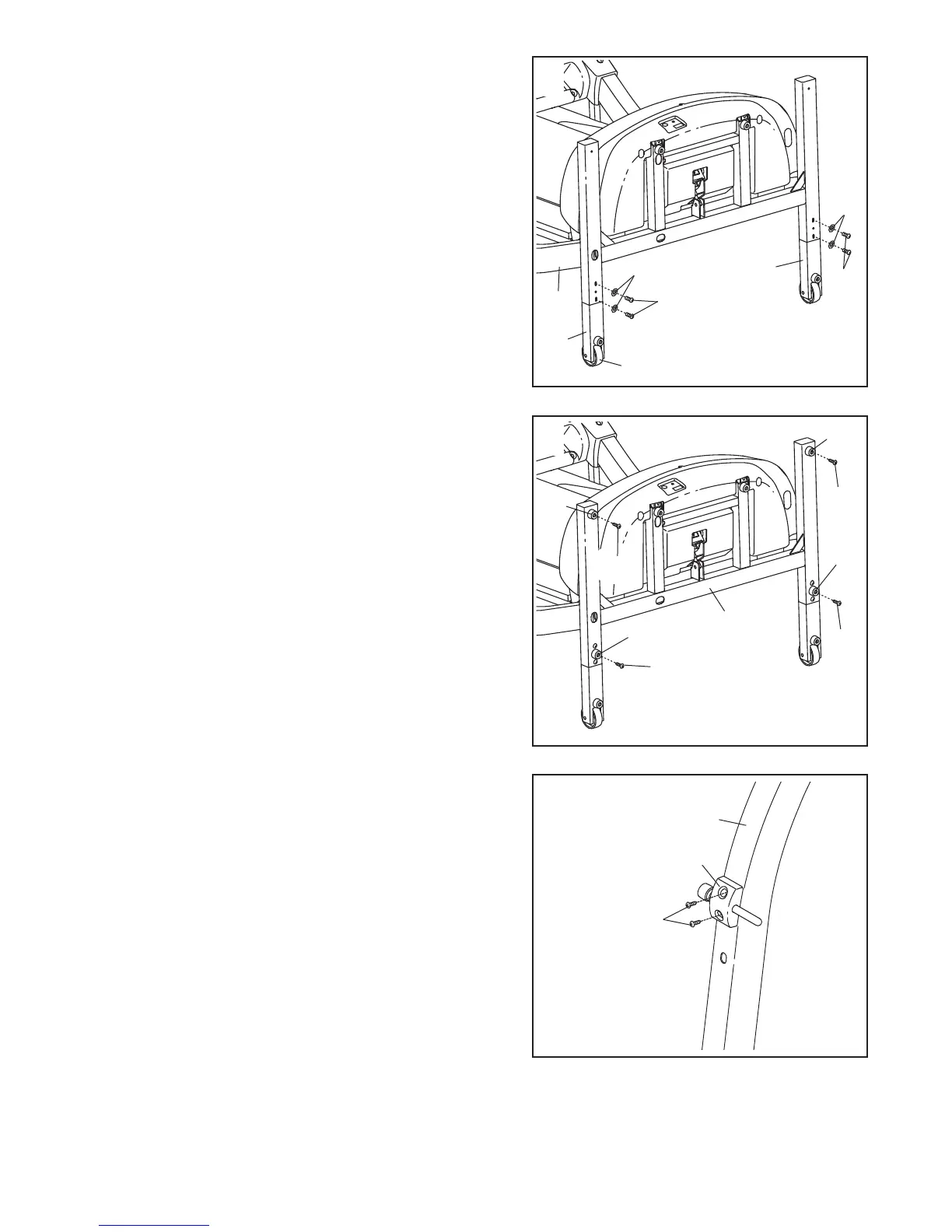

4. Con l’aiuto di una seconda persona, sollevare i Montanti
(97) nella posizione verticale.
Rimuovere le due Viti Chiusura a Scatto (109) dal
Montante Sinistro (96). Montare il Gruppo Chiusura a
Scatto (110) sul Montante Sinistro con le due Viti
Chiusura a Scatto. Prestare attenzione a non serrare ec
-
cessivamente le Viti.
110
96
109
4
3. Montare i quattro Gommini Base (125) con le quattro Viti
Tek da 1” (123) sul fondo dei Montanti (96) nelle posi-
zioni mostrate.
Nota: In dotazione potrà essere fornito un Gommino
Base (125) di ricambio. Qualora un Gommino Base di-
venga usurato e necessiti di sostituzione, utilizzare il
Gommino Base di ricambio.
125
125
125
125
123
123
123
96
3
2. Facendo ricorso all’aiuto di un’altra persona, abbassare
attentamente i Montanti (96) come mostrato. Nota:
Potrebbe risultare utile posizionare un piede su una delle
R
uote (94) durante l’inclinazione dei Montanti.
Assicurarsi che le Gambe d’Estensione rimangano
nella Base Montante.
Montare ogni Gamba d’Estensione (86) con due Bulloni
da 1/4” x 1” (88) e due Rondelle a Stella da 1/4” (87)
come mostrato.
88
87
87
86
88
86
96
94
2
123
