12

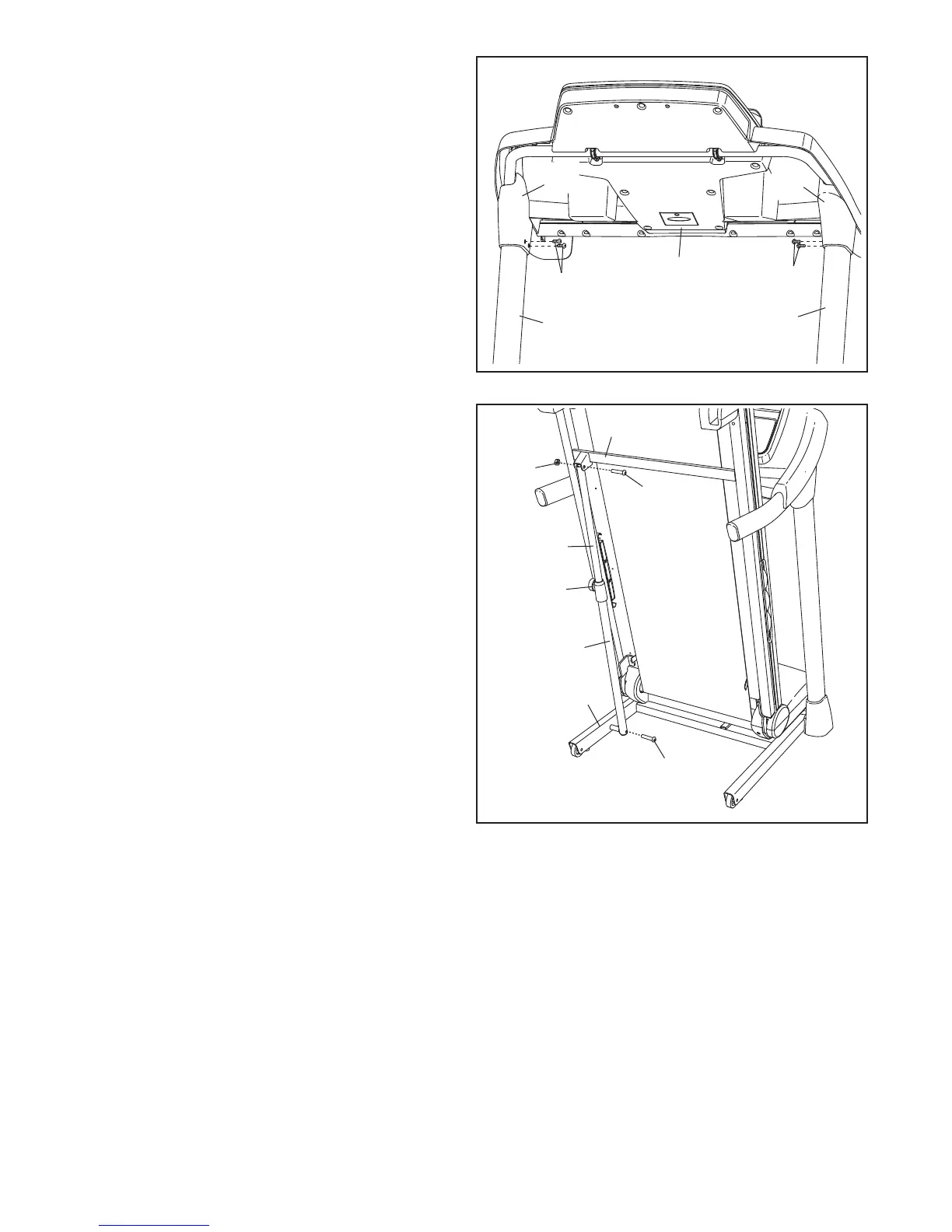

13. Sostenga la Cubierta del Montante Vertical
Derecho (86) contra el montaje de la consola.
Alinee los orificios de la Cubierta del Montante
Vertical Derecho con los orificios del Montante
V
ertical Derecho (85). Conecte la Cubierta del
Montante Vertical Derecho con dos Tornillos de
#8 x 3/4" (1).
C
onecte la Cubierta del Montante Vertical
Izquierdo (80) al Montante Vertical Izquierdo
(84) siguiendo el mismo procedimiento.
Vea los pasos 4 y 6. Apriete los cuatro Pernos
de Interconexión de 3/8" x 4" (7) y los dos
Pernos de Interconexión de 3/8" x 1 1/2" (14).
1
3
85
84
1
1
Montaje de
la Consola
15. Asegúrese de que todas las piezas estén adecuadamente ajustadas antes de usar la máquina para
correr. Si quedan láminas de plástico sobre las calcomanías de la máquina para correr, retire el plástico.
Para proteger el piso o alfombra, coloque una estera debajo de la máquina para correr. Nota: Puede que se
incluya componentes adicionales. Guarde las llaves hexagonales en un lugar seguro; una de las llaves
hexagonales se utiliza para ajustar la banda para caminar (ver páginas 23 y 24).
14. Levante la Armadura (55) hasta la posición
mostrada. Haga que otra persona sostenga la
Armadura hasta que se haya completado
este paso.
Oriente el Pasador de Almacenamiento (51)
hasta que el barril grande y la perilla del
pasador se encuentren orientados en la posi-
ción mostrada.
Conecte el extremo superior del Pasador de
Almacenamiento (51) al soporte de la Armadura
(55) con un Perno de 3/8" x 2" (8) y una Tuerca
de 3/8" (10).
Fije el extremo inferior del Pasador de
Almacenamiento (51) a la Base (95) con un
Perno de Interconexión de 3/8" x 1 3/4" (6).
Nota: Puede que sea necesario mover la
Armadura (55) hacia delante y hacia atrás para
alinear el Pasador de Almacenamiento con la
Base.
Baje la Armadura (55) (vea CÓMO BAJAR LA
MÁQUINA PARA CORRER PARA EL USO en
la página 21).
51
95
10
Barril
Grande
6
55
14
8
8
6
80
Perilla del
Pasador
