11

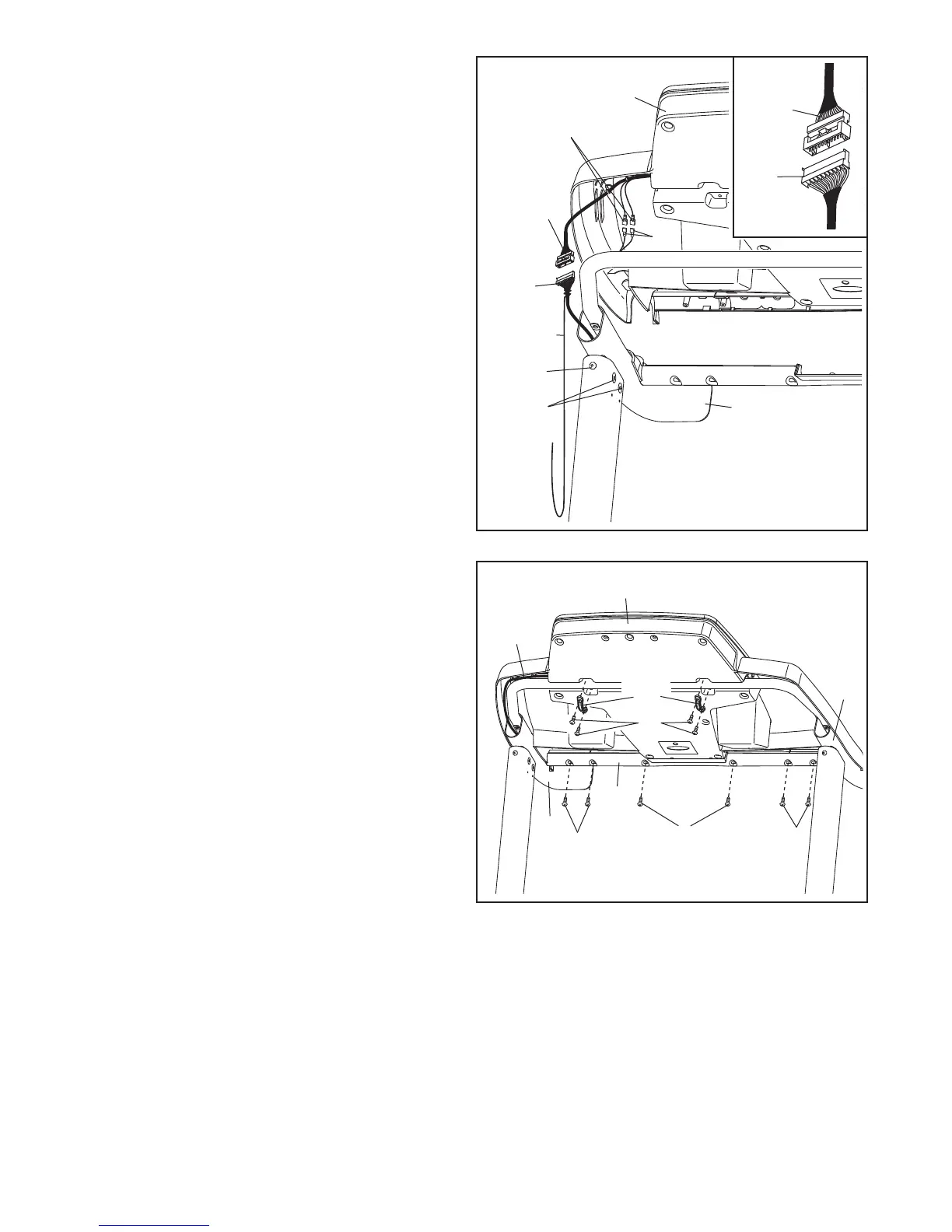

12. Coloque el montaje de la consola en las
Barandas Izquierda y Derecha (82, 83). Tenga
cuidado de no pellizcar los cables. Inserte el
Cable del Montante Vertical (87) sobrante en la
Baranda Derecha.
Conecte el montaje de la consola a la Barra
Cruzada con seis Tornillos de #8 x 3/4" (1).
Comience a apretar los seis Tornillos y
luego apriete cada uno de ellos.
Fije las dos Abrazaderas de la Consola (105) al
montaje de la consola con cuatro Tornillos de
#8 x 1" (53).
12
83
105
53
87
1
1
1
Montaje de la Consola
82
107
11. Apriete firmemente los cuatro Pernos de
Interconexión de Cabeza Plana de 5/16" x 1" (3)
y los dos Pernos de Interconexión de 5/16" x 1"
(4) (en la imagen solo se muestra un lado).
Con la ayuda de otra persona, sostenga el mon-
taje de la consola cerca de la Baranda Derecha
(83) y la Baranda Izquierda (no se muestra en la
i
magen).
Conecte el Cable del Montante Vertical (87) al
cable de la consola. Vea el diagrama incluido.
Los conectores deben poder deslizarse
entre sí con facilidad y encajar en su lugar.
Si esto no ocurre, gire un conector e inténtelo
de nuevo. SI NO CONECTA LOS CONECTO-
RES ADECUADAMENTE, LA CONSOLA
PUEDE DANARSE CUANDO ENCIENDA EL
EQUIPO. Quite la atadura de cables del Cable
del Montante Vertical.
Conecte los cables de tierra del montaje de la
consola a los Cables de Tierra de la Consola
(52).
Montaje de
l
a Consola
11
Cable de
l
a Consola
Atadura
de Cables
C
ables de Tierra
83
87
4
3
52
87
C
able
de la
Consola
