10. IMPORTANTE: Para evitar que se dañe la
Barra Crazada (107), no use herramientas
eléctricas y no apriete demasiado los
Tornillos de #10 x 3/4" (2).
Oriente la Barra Cruzada (107) como se mues-
tra. Fije la Barra Cruzada a las Barandas (82,
83) con cuatro Tornillos de #10 x 3/4" (2) y cua-
tro Arandelas Estrella de #10 (12); no apriete
completamente los Tornillos todavía. Nota:
Las Arandelas Estrella #10 son ligeramente
más pequeñas que las Arandelas Estrella de
1/4" (109).
Inserte la Armadura de la Consola (102) en las
Barandas (82, 83). Fije la Armadura de la
Consola con cuatro Pernos de Interconexión de
1/4" x 1" (9) y cuatro Arandelas Estrella de 1/4"
(109); no apriete los Pernos de Interconexión
todavía. Tenga cuidado de no pellizcar el
Cable del Montante Vertical (87).
Apriete un Tornillo de #10 x 3/4" (2) en cada
extremo de la Barra Cruzada (107); no apri-
ete demasiado los Tornillos. A continuación
apriete el otro Tornillo de #10 x 3/4" (2) en cada
extremo de la Barra Cruzada.
A continuación, apriete los cuatro Pernos de
Interconexión de 1/4" x 1" (9).
10
107
12
2
83
102
82
87
12
2
Primero
Primero

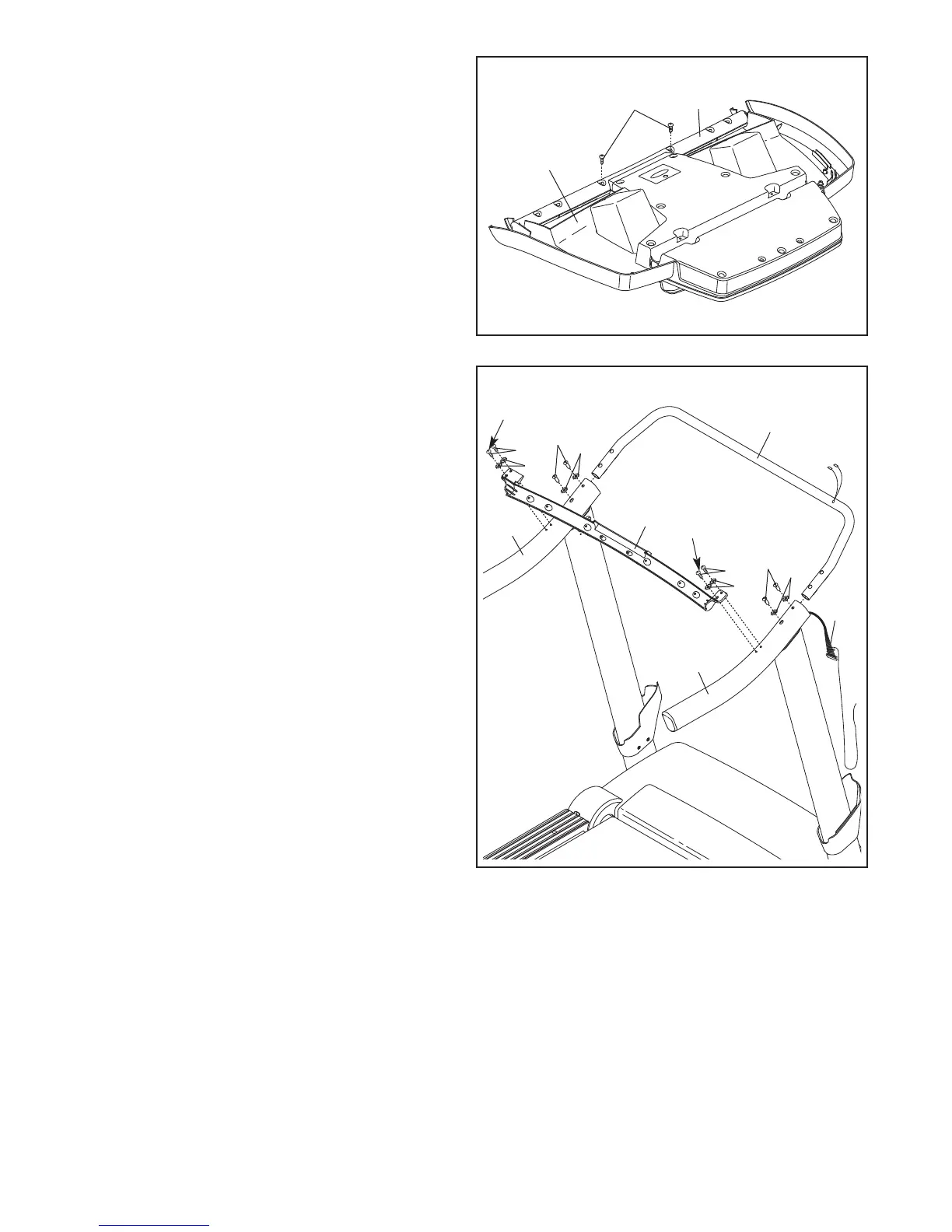

9. Coloque el montaje de la consola mirando hacia
abajo sobre una superficie suave para evitar
que se raye. Retire los dos Tornillos de #8 x
3/4" (1). Luego levante la Barra Cruzada (107).
9
1
07
Montaje de
la Consola
1
9
109
109
9
