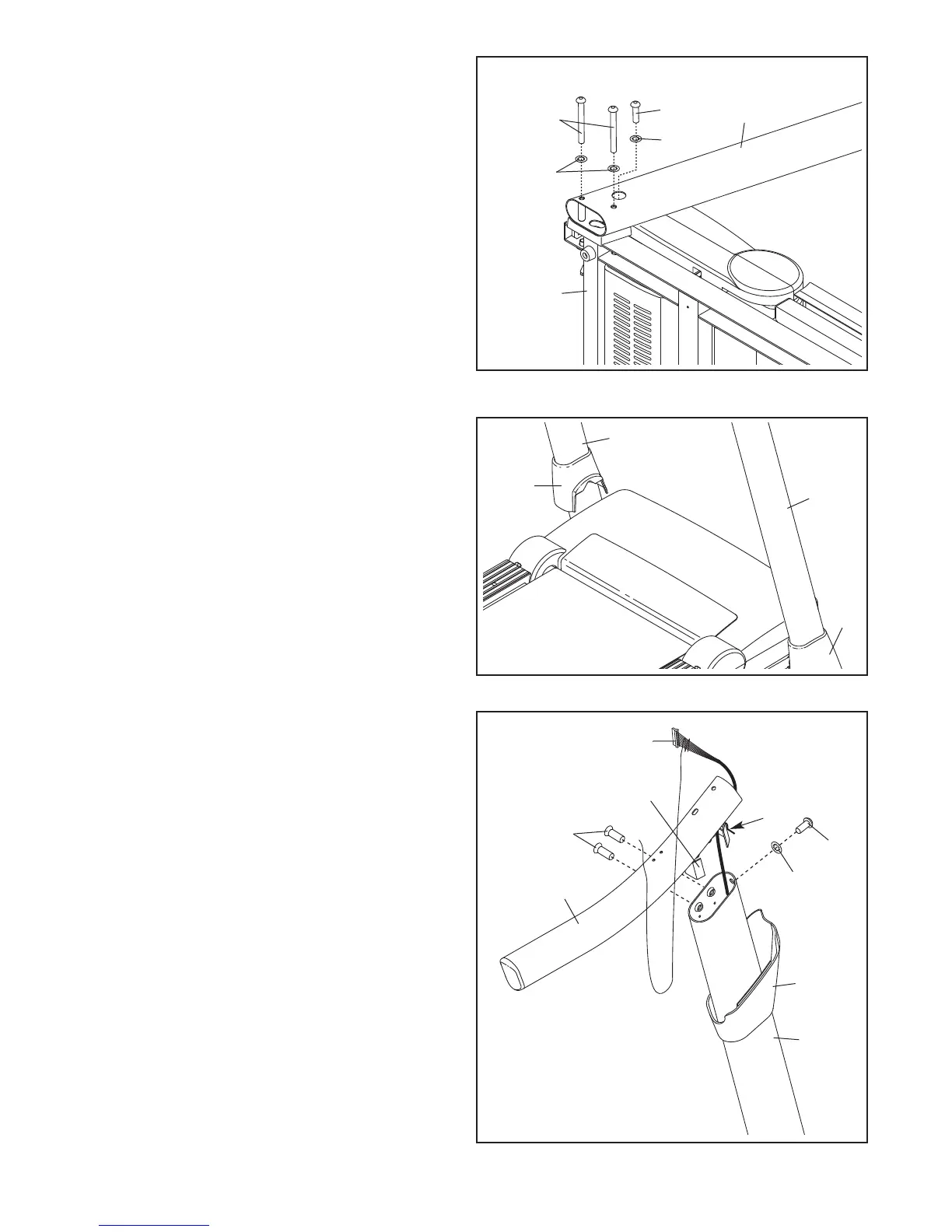

6. Sujete el Montante Vertical Izquierdo (84) contra
la Base (95). Introduzca dos Pernos de
Interconexión de 3/8" x 4" (7) con dos Arandelas
Estrella de 3/8" (11) y un Perno de
I
nterconexión de 3/8" x 1 1/2" (14) con una
Arandela Estrella de 3/8" (11) en el Montante
Vetical Izquierdo.
A
priete los Pernos de Interconexión de 3/8" x 4"
(7) parcialmente hasta que las cabezas de los
Pernos toquen el Montante Vertical Izquierdo
(84); todavía no apriete completamente los
Pernos. Apriete parcialmente el Perno de 3/8" x
1 1/2" (14).
Con la ayuda de otra persona, incline la
máquina para correr de modo que la Base (95)
quede horizontal sobre el piso.
6
9
84
7
95
11
11
1
4
7. Identifique la Cubierta de la Base Izquierda (88)
y la Cubierta de la Base Derecha (91). Deslice
la Cubierta de la Base Izquierda por el Montante
Vertical Izquierdo (84). Deslice la Cubierta de la
Base Derecha por el Montante Vertical Derecho
(85).
91
85
84
88
7
8. Deslice la Cubierta del Montante Vertical
Derecho (86) por el Montante Vertical Derecho
(85). Retire la atadura del soporte situado en la
Baranda Derecha (83). En caso necesario,
vuelva a oprimir la Tuerca Jaula de 5/16" (38)
en su lugar.
Sostenga la Baranda Derecha (83) cerca del
Montante Vertical Derecho (85). Inserte el Cable
del Montante Vertical (87) por el soporte situado
en la parte inferior de la Baranda Derecha.
Saque el Cable del Montante Vertical por el ex-
tremo de la Baranda Derecha.
Fije la Baranda Derecha (83) al Montante
Vertical Derecho (85) con dos Pernos de
Interconexión de Cabeza Plana de 5/16" x 1" (3)
y un Perno de Interconexión de 5/16" x 1" (4)
con una Arandela Estrella de 5/16" (13); toda-
vía no apriete los Pernos de Interconexión.
Conecte la Cubierta del Montante Vertical
Izquierdo (80) a la Baranda Izquierda (82) si-
guiendo el mismo procedimiento. Nota: No
hay cables en el lado izquierdo.
38
83
Soporte
3
4
13
86
85
87
8
