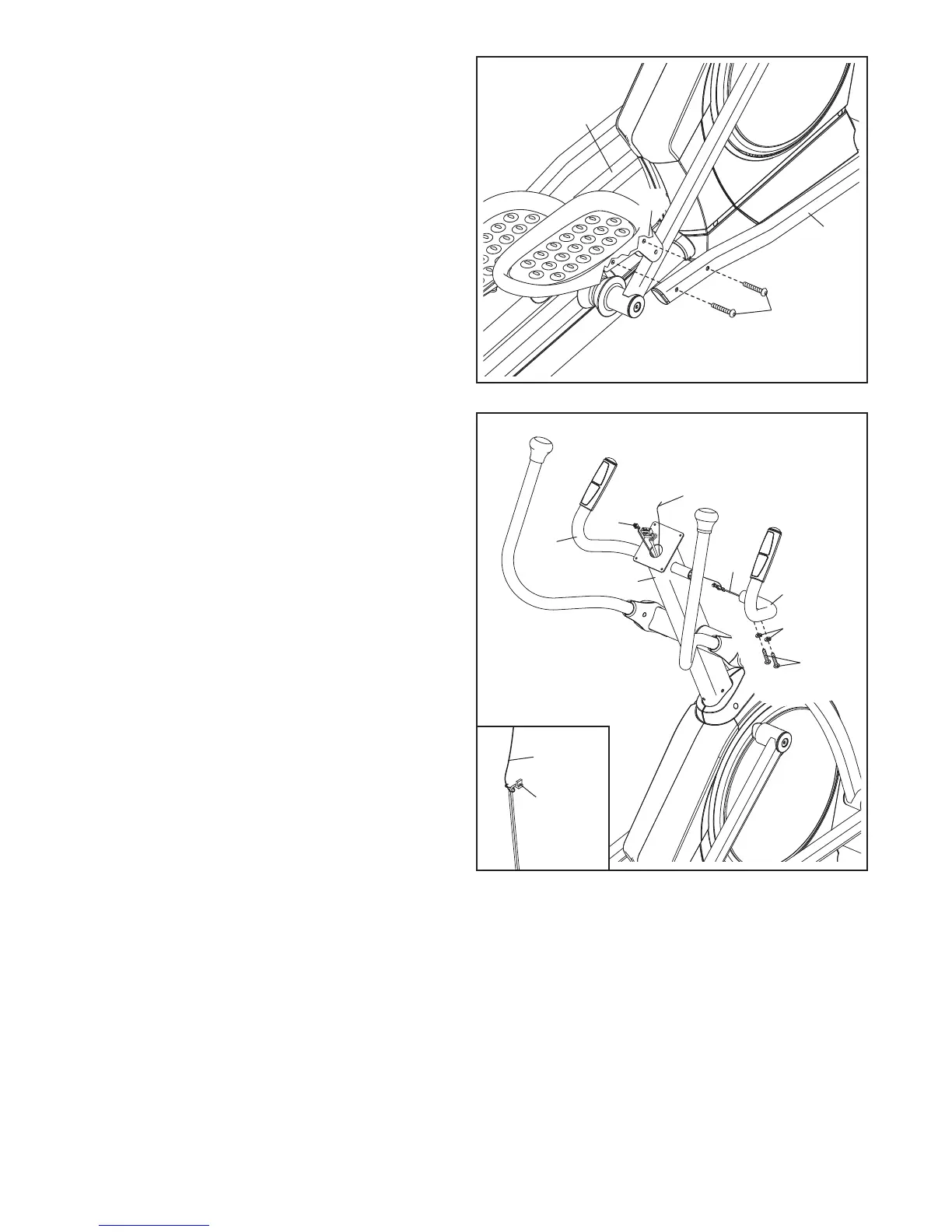

10. Befestigen Sie den rechten Pedalarm (58) mit
zwei M10 x 45mm Selbsthemmende Schrauben
(99) an die rechte Pedalklammer (64).
Wiederholen Sie diesen Schritt mit dem
l
inken Pedalarm (44).
10
44
6
4
99
58
11. Finden Sie die rechte Griffstange (9), die mit
einem „Rechts“- Aufkleber markiert ist (L oder
Left bedeutet links; R oder Right bedeutet
rechts).
Siehe eingefügte Abbildung. Finden Sie den
Kabelbinder im Pfosten (4). Befestigen Sie das
untere Ende des Kabelbinders am Pulskabel
(63) innerhalb der rechten Griffstange (9).
Ziehen Sie als nächstes am oberen Ende des
Kabelbinders, bis das Pulskabel durch den
Pfosten geführt wurde.
Schieben Sie dann die rechte Griffstange (9)
auf die rechte Seite des Pfostens (4).
Tipp: Vermeiden Sie ein Abklemmen der
Kabel. Befestigen Sie die rechte Griffstange (9)
mit zwei M8 x 16mm Selbsthemmende
Schrauben (110) und zwei M8 Federringe (83).
Wiederholen Sie diesen Schritt mit der
linken Griffstange (8).
Tipp: Sichern Sie die Pulskabel (63) mit den
Kabelbindern, damit sie nicht in den Pfosten
(4) fallen.
11
Kabelbinder
Kabel-
binder
9
110
83
63
63
63
8
4
Vermeiden Sie ein
Abklemmen der Kabel
