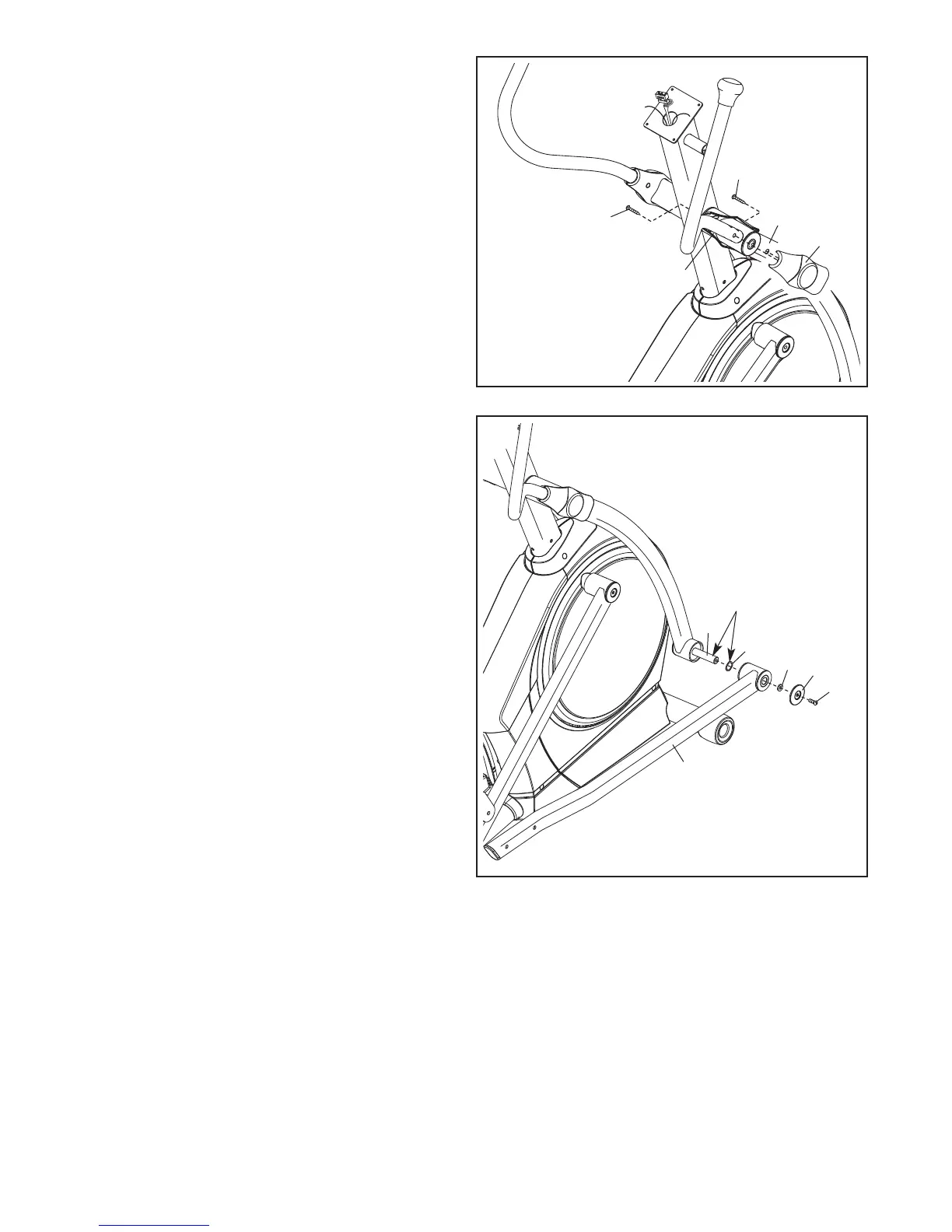

8. Befestigen Sie eine äußere Armabdeckung (67)
und eine innere Armabdeckung (68) mit zwei
M4 x 16mm Schrauben (104) um das rechte
O
berkörperbein (60).
W
iederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
67
60
104
104
68
9. Geben Sie ein wenig Schmiermittel auf die
Achse des rechten Oberkörperbeins (60) und
auf eine 19mm Federunterlegscheibe (66).
Finden Sie den rechten Pedalarm (58), der mit
einem „Rechts“- Aufkleber markiert ist, und ord-
nen Sie es wie abgebildet an (L oder Left
bedeutet links; R oder Right bedeutet rechts).
Schieben Sie die 19mm Federunterlegscheibe
(66) und den rechten Pedalarm (58) auf das
rechte Oberkörperbein (60).
Befestigen Sie den rechten Pedalarm (58) mit
einer M8 x 19mm Selbsthemmenden Schraube
(82), einer Achsenabdeckung (53) und einer M8
x 25mm Scheibe (98); um ein Zerbrechen der
Achsenabdeckung zu vermeiden, ziehen Sie
die Selbsthemmende Schraube nicht zu fest
an.
Wiederholen Sie diesen Schritt mit dem
linken Pedalarm (nicht abgebildet).
58
60
66
98
53
82
Schmiermittel
