8
6

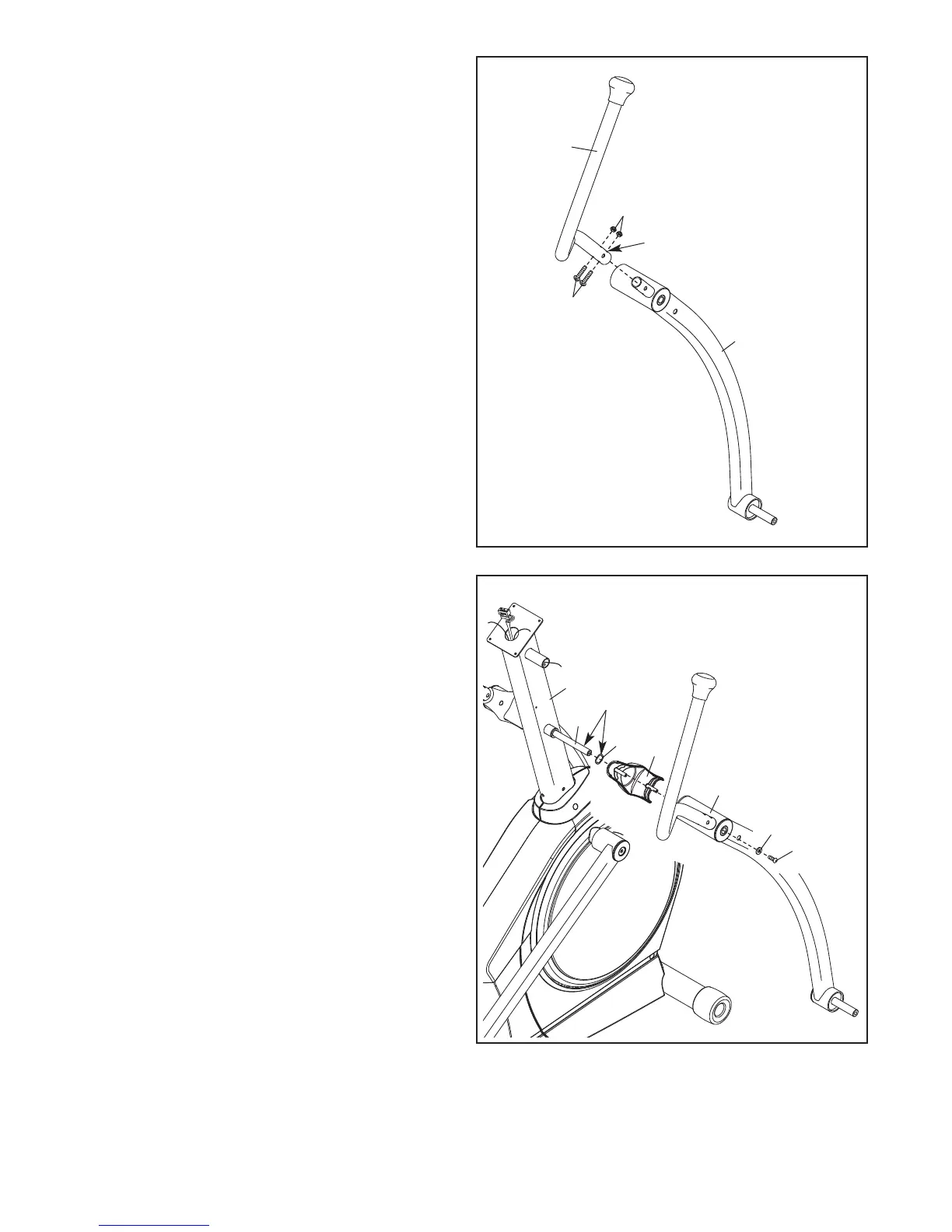

6. Finden Sie den rechten Oberkörperarm (61)
und das rechte Oberkörperbein (60), die mit
„Rechts“- Aufkleber markiert sind, und ordnen
S
ie diese wie abgebildet an (L oder Left
bedeutet links; R oder Right bedeutet rechts).
A
chten Sie darauf, dass sich die sechsecki-
gen Löcher an den angedeuteten Stellen
befinden.
Schieben Sie den rechten Oberkörperarm (61)
auf das rechte Oberkörperbein (60).
Befestigen Sie den rechten Oberkörperarm (61)
mit zwei M8 x 38mm Bolzen (96) und zwei M8
Selbstsichernde Muttern (102). Achten Sie
darauf, dass sich die Selbstsichernde
Muttern in den sechseckigen Löchern
befinden.
Wiederholen Sie diesen Schritt mit dem
linken Oberkörperarm (nicht abgebildet) und
dem linken Oberkörperbein (nicht
abgebildet).
61
60
102
96
Sechseckige
Löcher
7
7. Geben Sie ein wenig Schmiermittel auf die
Drehachse (35) und auf eine 16mm
Federunterlegscheibe (54).
Schieben Sie die Drehachse (35) durch den
Pfosten (4), und zentrieren Sie es dann.
Schieben Sie die 16mm Federunterlegscheibe
(54), eine innere Armabdeckung (68) und das
rechte Oberkörperbein (60) auf die rechte Seite
der Drehachse (35).
Wiederholen Sie diesen Schritt mit dem
linken Oberkörperbein (nicht abgebildet).
Ziehen Sie eine je M8 x 19mm
Selbsthemmende Schraube (82) und eine M8 x
25mm Scheibe (98) an beiden Enden der
Drehachse (35) fest.
60
54
68
35
4
Schmier-
mittel
98
82
