5
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers an einem dafür
freigemachten Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial
a
llerdings erst weg, wenn die Montage fertig ist.
Zur Montage braucht man einen Kreuzschlitzschraubendreher , einen Schrauben-
schlüssel , und einen Gummihammer .

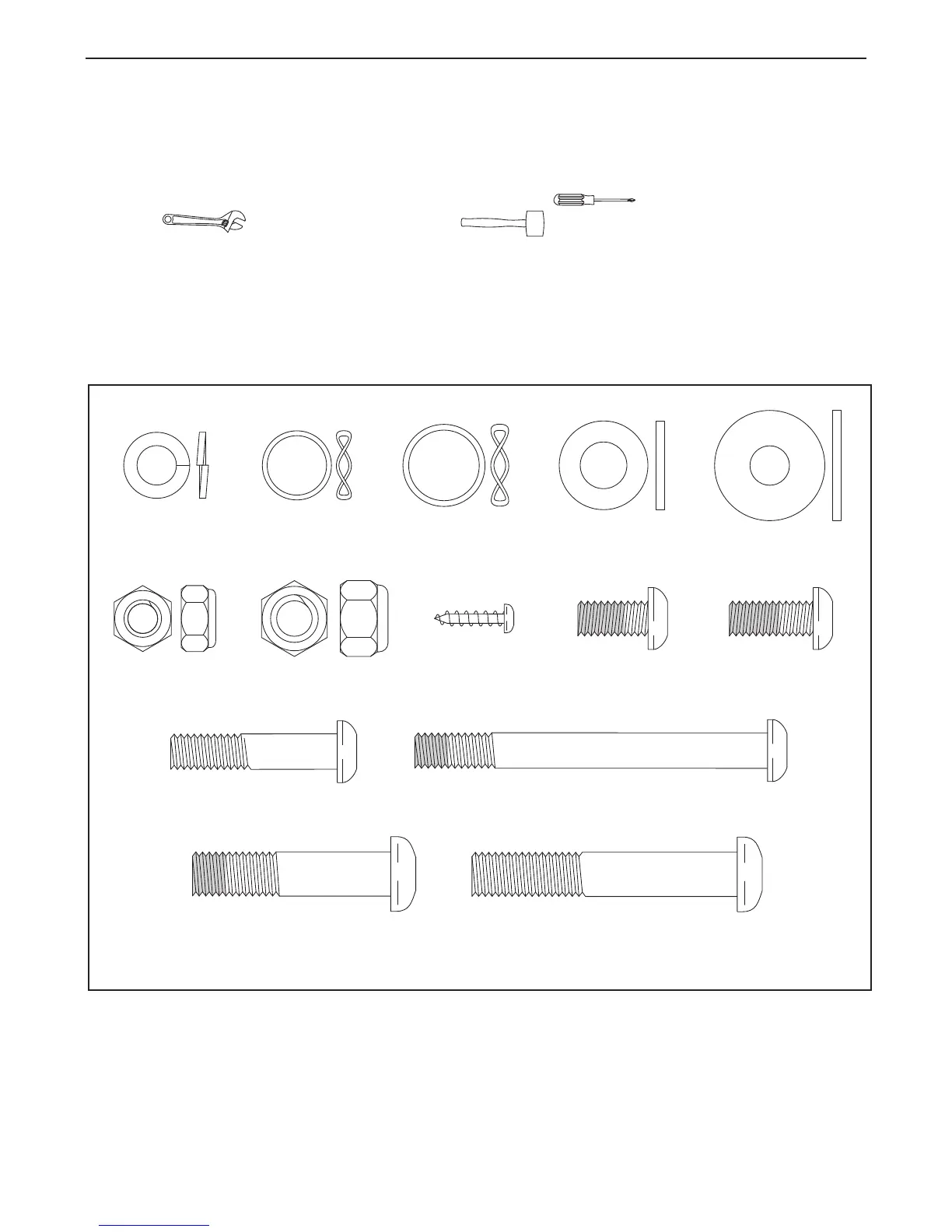

Beim Zusammenstellen des Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack
befinden, sehen Sie erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch
einige Extrateile beigelegt worden.
M8 x 38mm
Bolzen (96)–4
M8
Selbstsichernde
Mutter (102)–4
19mm
Federunterleg-
scheibe (66)–4
16mm
Federunterleg-
scheibe (54)–2
M8 x 25mm
Scheibe (98)–6
M4 x 16mm
Schraube
(104)–10
M8 x 16mm
Selbsthemmende
Schraube (110)–4
M8 Federring
(83)–13
M10
Selbstsichernde
Mutter (92)–2
M10 Scheibe
(95)–2
M8 x 80mm Selbsthemmende
Schraube (84)–2
M10 x 60mm Bolzen
(100)–2
M10 x 45mm
Selbsthemmende Schraube
(99)–4
M8 x 19mm
Selbsthemmende
Schraube (82)–15
