Pro-Form 505 Zle Elliptical Bedienungsanleitung

6

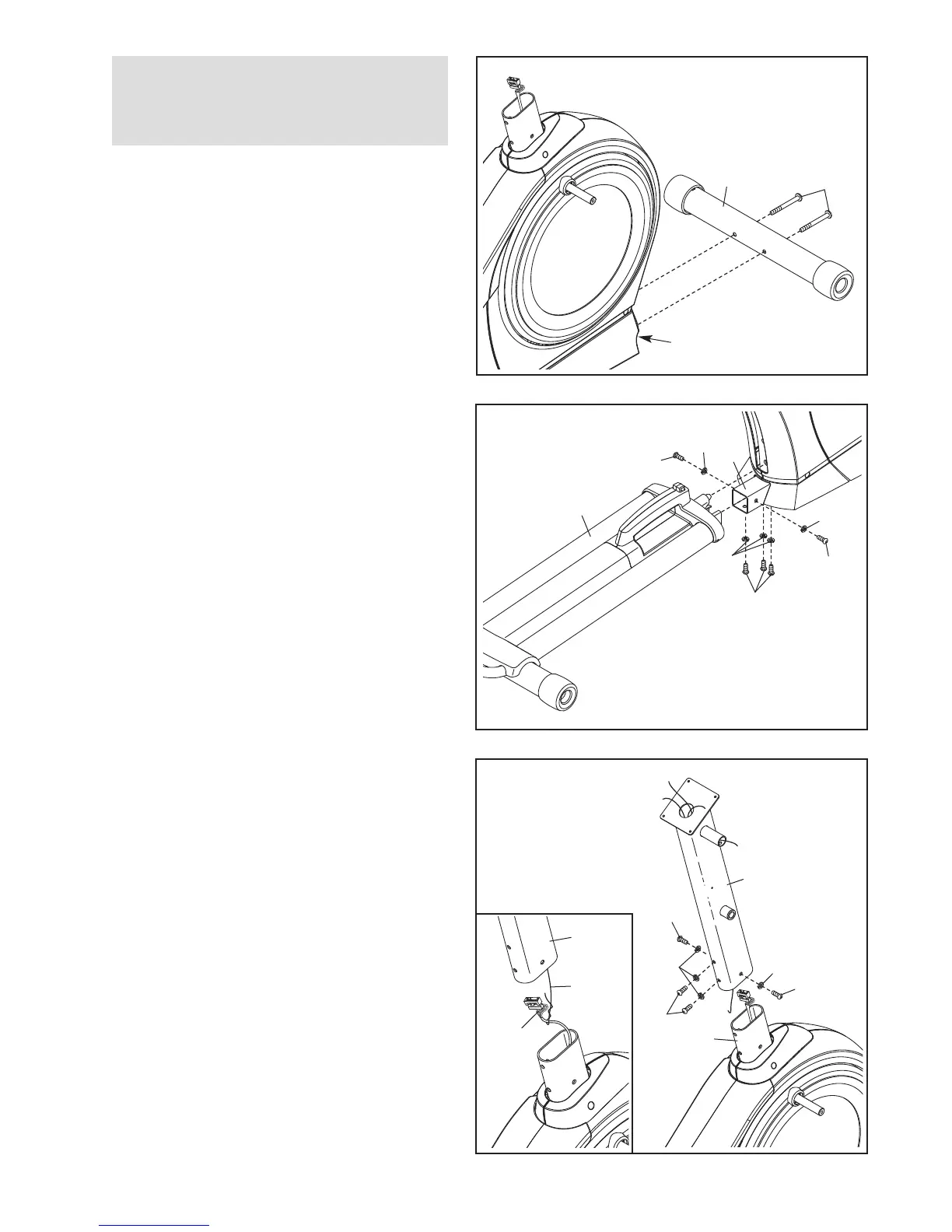

1.
Befestigen Sie die vordere Stützstange (6) mit
zwei M8 x 80mm Selbsthemmende Schrauben
(84) am Rahmen (1).
2. Richten Sie die Rampe (3) wie abgebildet aus.
Schieben Sie dann die Rampe in den Rahmen
(1).
Befestigen Sie die Rampe (3) mit fünf M8 x
19mm Selbsthemmende Schrauben (82) und
fünf M8 Federringen (83).
1
2
84
1
1
3
6
83
83
83
82
82
82
Um die Montage einfacher zu machen,
lesen Sie die Information auf Seite 5,
bevor Sie beginnen.
Vermeiden Sie ein
Abklemmen des
Kabelbaums (111)
3. Lassen Sie eine zweite Person den Pfosten (4)
nahe dem Rahmen halten.
Siehe eingefügte Abbildung. Ordnen Sie den
Kabelbinder in das untere Ende des Pfostens
(4) an. Binden Sie den Kabelbinder an den
Kabelbaum (111) an. Ziehen Sie am oberen
Ende des Kabelbinders bis der Kabelbaum voll-
ständig durch den Pfosten geführt wurde.
Tipp: Sichern Sie den Kabelbaum (111) mit
dem Kabelbinder, damit es nicht in den
Pfosten (4) fällt.
Tipp: Vermeiden Sie ein Abklemmen des
Kabelbaums (111). Schieben Sie den Pfosten
(4) auf den Rahmen (1). Befestigen Sie den
Pfosten mit vier M8 x 19mm Selbsthemmende
Schrauben (82) und vier M8 Federringen (83).
Ziehen Sie die Selbsthemmende Schrauben
noch nicht fest.
Kabel-
binder
3
1
82
82
82
83
83
4
4
111
