Pro-Form 505 Zle Elliptical Manuale D'Istruzioni

11

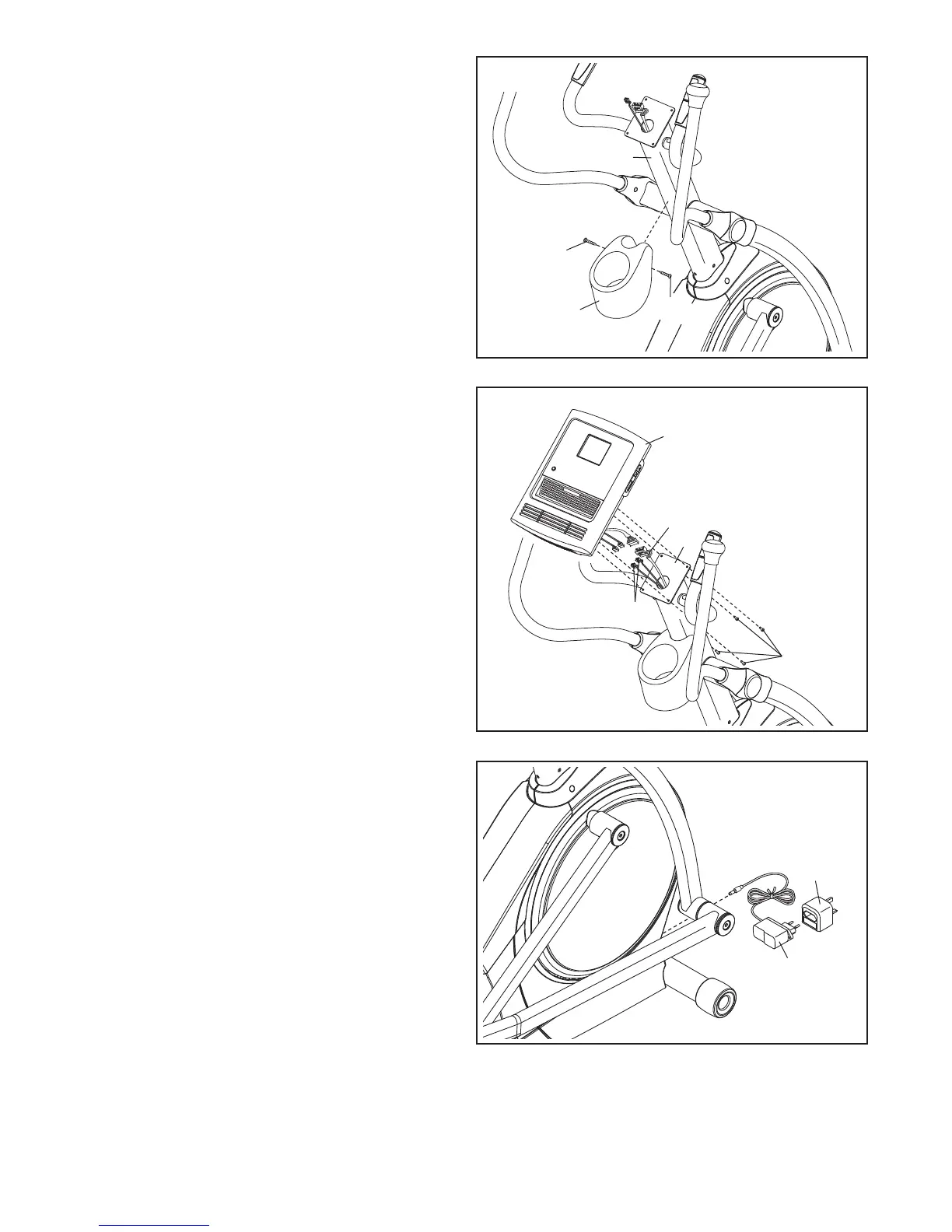

12. Fissare il Porta Borraccia (37) al Montante (4)
con due Viti da M4 x 16mm (104).
37
4
104
104
13
13. Slegare e gettare le fascette cavo sul Filo
Bardato (111) e i Cavi del Cardiofrequenzimetro
(63).
Mentre una seconda persona regge la Consolle
(7) vicino al Montante (4), collegare i cavi sulla
Consolle al Filo Bardato (111) e ai Cavi del
Cardiofrequenzimetro (63).
Inserire il cavo in eccesso verso il basso nel
Montante (4).
Suggerimento: attenzione a non pizzicare i
cavi. Fissare la Consolle (7) al Montante (4)
con quattro Viti da M4 x 16mm (104).
Vedere fase 3. Serrare le Viti Autobloccanti da
M8 x 19mm (82).
7
63
111
104
4
Attenzione a non
pizzicare i cavi
15. Verificare che tutti i pezzi siano opportunamente serrati prima di utilizzare lʼellittico. Nota: potrebbero
rimanere alcuni pezzi inutilizzati una volta completato il montaggio. Posizionare un tappetino sotto lʼellittico
per proteggere il pavimento.
14. Inserire l'Alimentatore (112) nella presa sul lato
anteriore dellʼellittico.
Se necessario inserire l'Alimentatore (112) nella
Spina Alimentatore (122).
Per inserire l'Alimentatore (112) nella presa,
consultare la sezione INSERIMENTO DELL'ALI-
MENTATORE a pagina 13.
14
112
122
12
