Pro-Form 505 Zle Elliptical Manuale D'Istruzioni

10

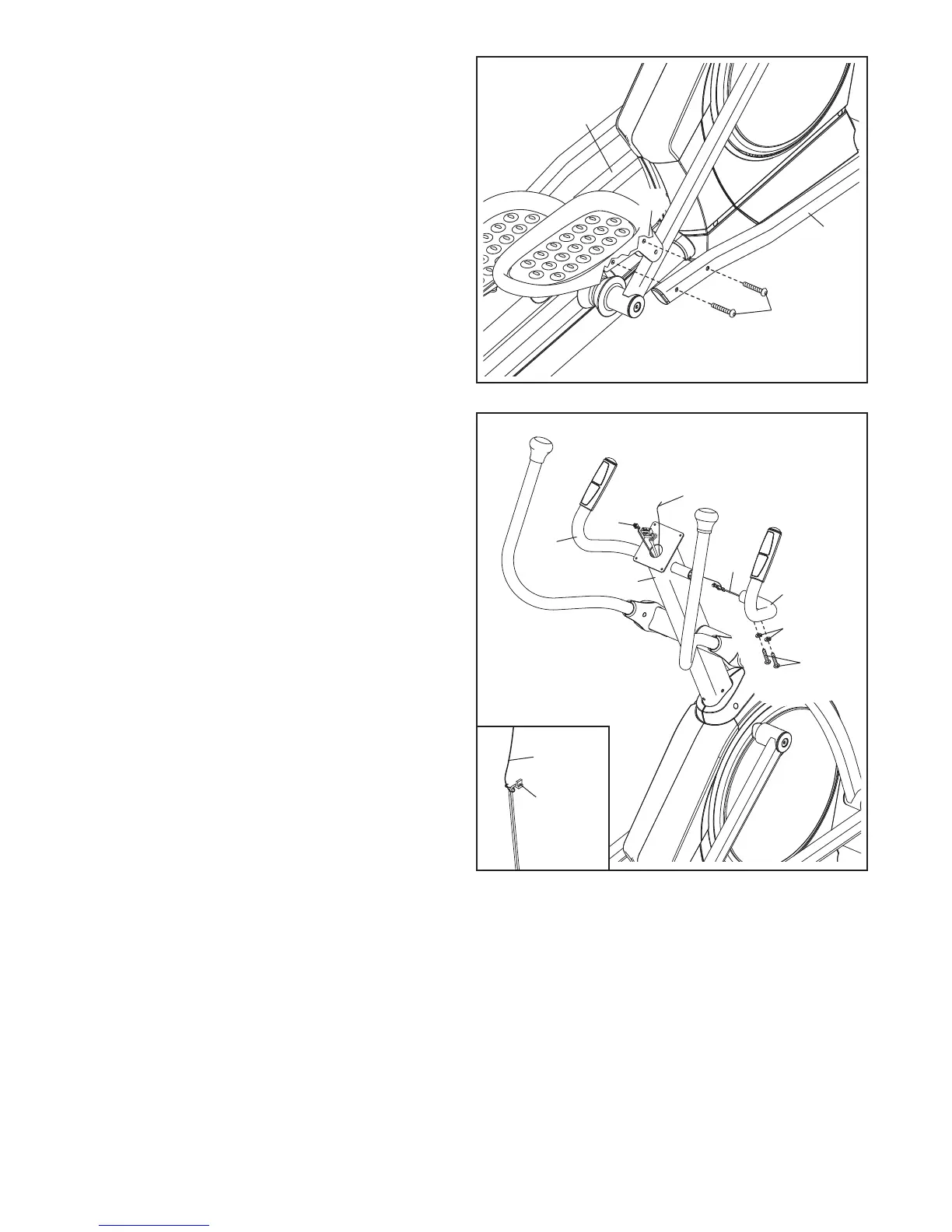

10. Fissare il Braccio Pedale Destro (58) alla Staffa
Pedale Destro (64) con due Viti Autobloccanti
da M10 x 45mm (99).
Ripetere la stessa procedura per il Braccio
P
edale Sinistro (44).
10
44
6
4
99
58
11. Localizzare il Manubrio Destro (9) contrasseg-
nato con l'etichetta “Right” (L o Left indicano la
sinistra; R o Right indicano la destra).
Si veda il disegno nel riquadro. Individuare la
fascetta cavo nel Montante (4). Fissare
l'estremità inferiore della fascetta cavo al Cavo
del Cardiofrequenzimetro (63) nel Manubrio
Destro (9). Quindi, tirare l'estremità superiore
della fascetta cavo finché il Cavo del
Cardiofrequenzimetro è inserito completamente
nel Montante.
Inserire il Manubrio Destro (9) nel lato destro
del Montante (4).
Suggerimento: attenzione a non pizzicare i
cavi. Fissare il Manubrio Destro (9) con due Viti
Autobloccanti da M8 x 16mm (110) e due
Rondelle Grower da M8 (83).
Ripetere questa fase per il Manubrio
Sinistro (8).
Suggerimento: fissare i Cavi del
Cardiofrequenzimetro (63) con la fascetta
per evitare che cadano all'interno del
Montante (4).
11
Fascetta Cavo
Fascetta
Cavo
9
110
83
63
63
63
8
4
Attenzione a non
pizzicare i cavi
