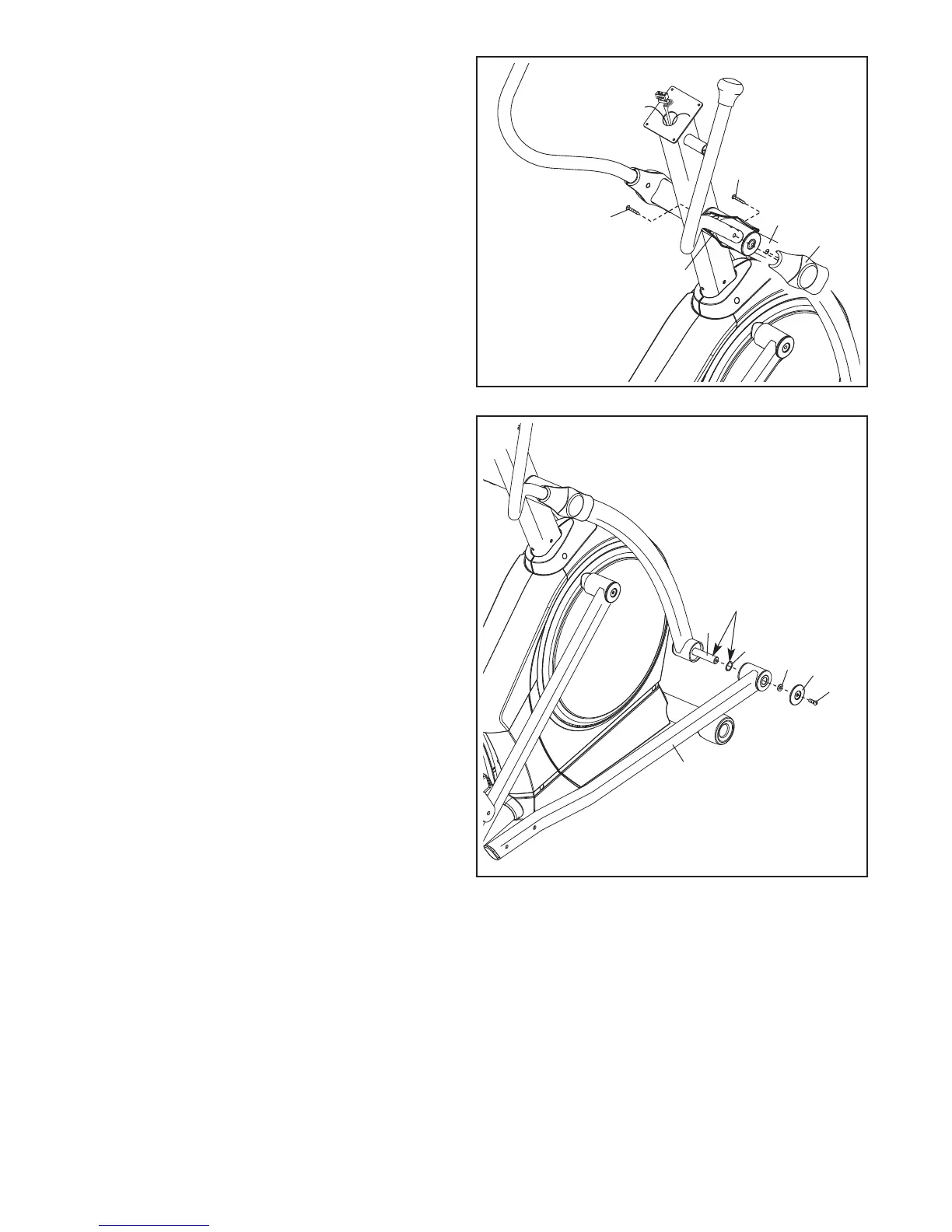

8. Fissare un Copri Braccio Esterno (67) e il Copri
Braccio Interno (68) attorno al Montante
Manubrio Esterno Destro (60) con due Viti da
M
4 x 16mm (104).
R
ipetere questa fase per l'altro lato dellʼellit-
tico.
67
60
104
104
68
9. Applicare una piccola quantità di lubrificante
all'asse del Montante Manubrio Esterno Destro
(60) e a una Rondella Ondulata da 19mm (66).
Localizzare il Braccio Pedale Destro (58) con-
trassegnato con l'etichetta "Right" e orientarlo
come indicato (L o Left indicano la sinistra; R o
Right indicano la destra).
Inserire una Rondella Ondulata da 19mm (66) e
il Braccio Pedale Destro (58) sul Montante
Manubrio Esterno Destro (60).
Fissare il Braccio Pedale Destro (58) con una
Vite Autobloccante da M8 x 19mm (82), un
Copri Asse (53) e una Rondella da M8 x 25mm
(98); per evitare di rompere il Copri Asse
non serrare eccessivamente la Vite
Autobloccante.
Ripetere la stessa procedura per il Braccio
Pedale Sinistro (non raffigurato).
58
60
66
98
53
82
Lubrificante
