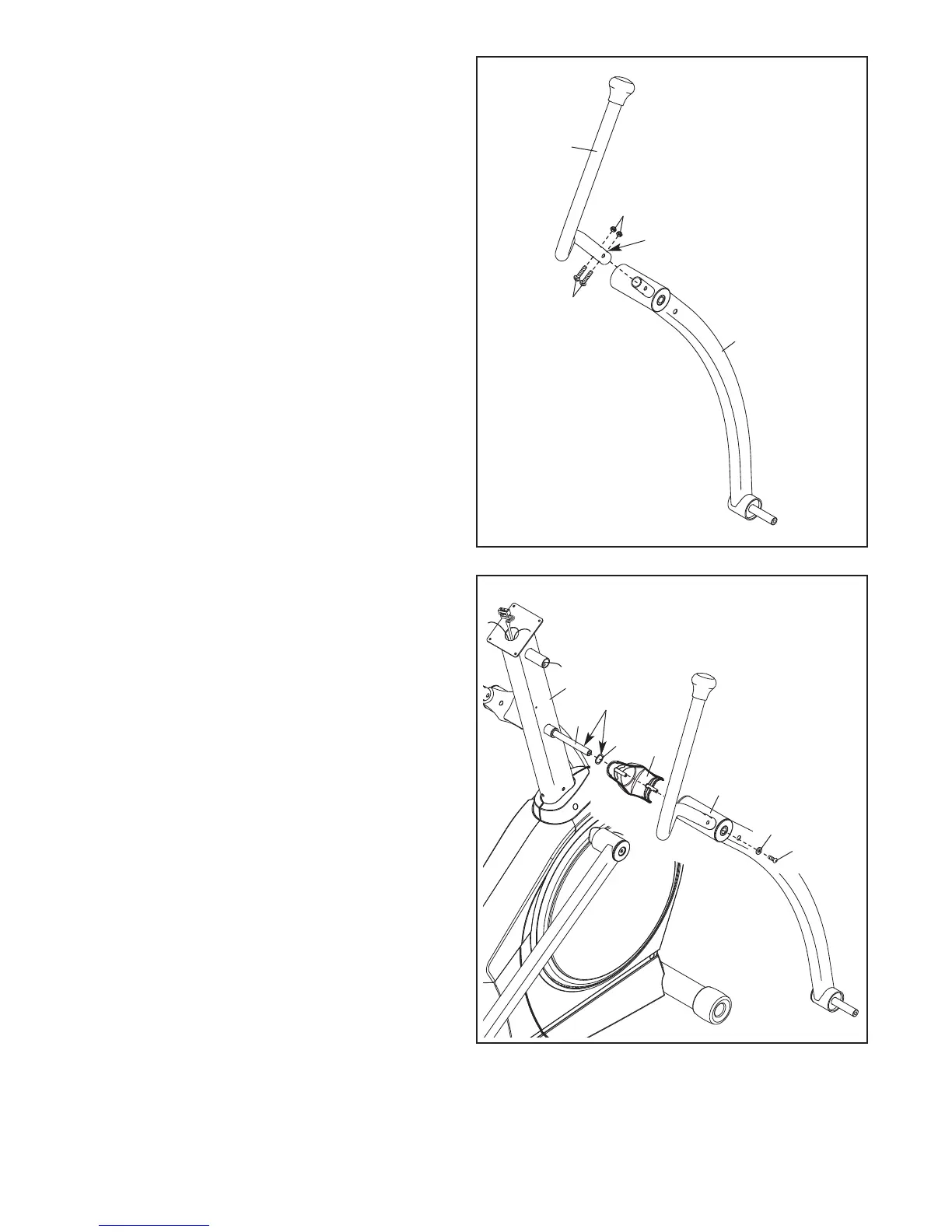

6. Localizzare il Manubrio Esterno Destro (61) e il
corrispondente Montante Manubrio Esterno
Destro (60) contrassegnati dagli adesivi “Right”
(
L o Left indicano la sinistra; R o Right indicano
la destra) e orientarli come indicato. Verificare
c
he i fori esagonali si trovino nella posizione
indicata.
Inserire il Manubrio Esterno Destro (61) nel
Montante Manubrio Esterno Destro (60).
Fissare il Manubrio Esterno Destro (61) con due
Bulloni da M8 x 38mm (96) e due Dadi
Autobloccanti da M8 (102). Assicurarsi che i
Dadi Autobloccanti siano inseriti nei fori
esagonali.
Ripetere la suddetta operazione per il
Manubrio Esterno Sinistro (non raffigurato)
e il Montante Manubrio Esterno Sinistro (non
raffigurato).
61
60
102
96
Fori
Esagonali
7
7. Applicare una piccola quantità di lubrificante
all'Asse Perno (35) e a una Rondella Ondulata
da 16mm (54).
Inserire l'Asse Perno (35) nel Montante (4) e
centrarlo.
Inserire la Rondella Ondulata da 16mm (54), un
Copri Braccio Interno (68) e il Montante
Manubrio Esterno Destro (60) sulla parte destra
dell'Asse Perno (35).
Ripetere la stessa procedura per il Montante
Manubrio Esterno Sinistro (non raffigurato).
Serrare una Vite Autobloccante da M8 x 19mm
(82) e una Rondella da M8 x 25mm (98) in ogni
estremità dell'Asse Perno (35).
60
54
68
35
4
Lubrificante
98
82
