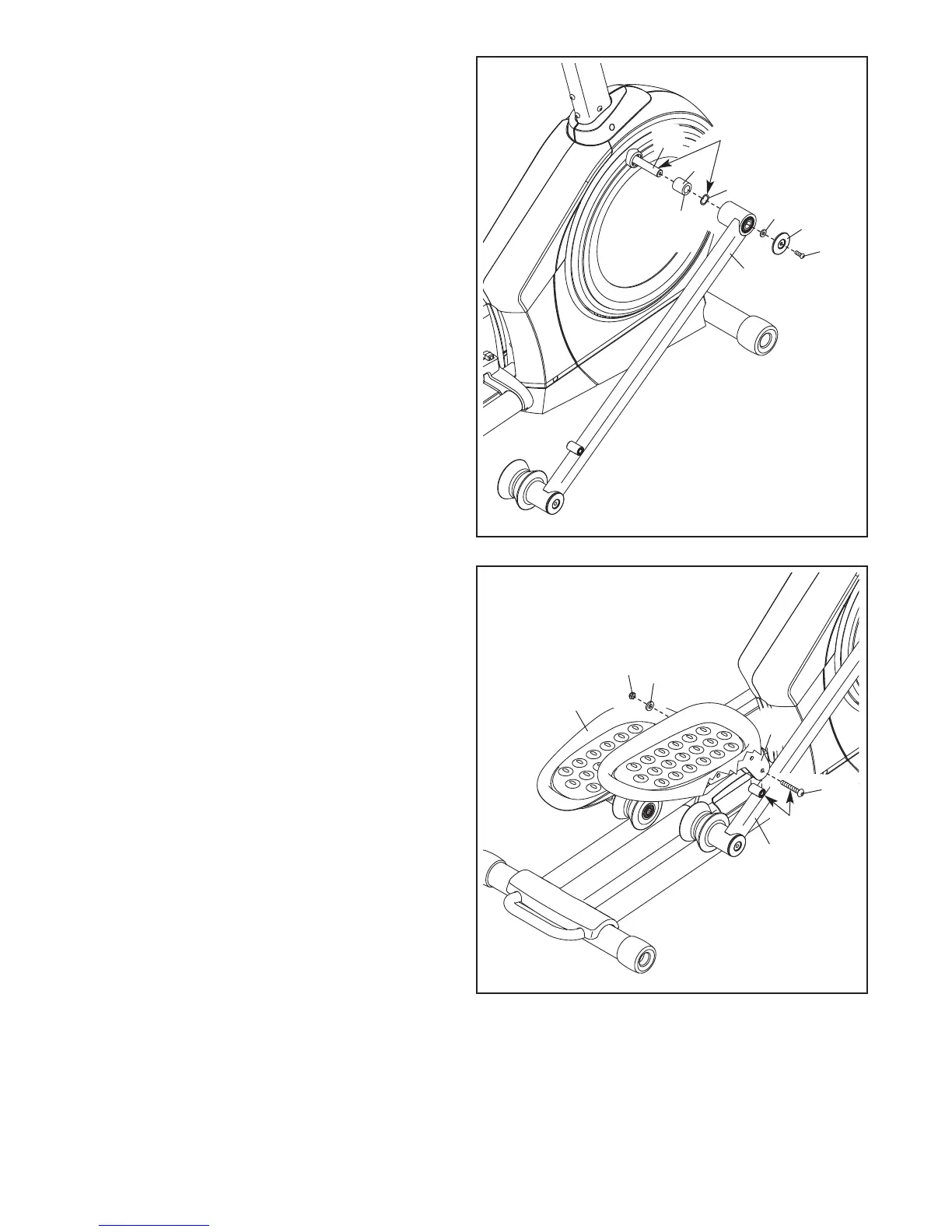

4. Applicare una piccola quantità di lubrificante
(incluso nella fornitura) al Braccio Manovella
destro (20) e alla Rondella Ondulata da 19mm
(
66).
O
rientare il Distanziatore Braccio Manovella
(55) in modo tale che il lato piatto non sia rivolto
verso lʼellittico. Inserire il Distanziatore Braccio
Manovella e la Rondella Ondulata da 19mm
(66) sul Braccio Manovella destro (20).
Localizzare il Braccio Rullo Destro (59) con-
trassegnato con l'etichetta “Right” e orientarlo
come indicato (L o Left indicano la sinistra; R o
Right indicano la destra).
Inserire il Braccio Rullo Destro (59) sul Braccio
Manovella (20) destro. Fissare il Braccio Rullo
Destro con una Vite Autobloccante da M8 x
19mm (82), un Copri Asse (53) e una Rondella
da M8 x 25mm (98); per evitare di rompere il
Copri Asse non serrare eccessivamente la
Vite Autobloccante.
Ripetere la stessa procedura per il Braccio
Rullo Sinistro (non raffigurato).
Lubrificante
20
5
5
66
98
53
82
59
5. Localizzare la Staffa Pedale Destro (64) con-
trassegnata con l'etichetta “Right” (L o Left
indicano la sinistra; R o Right indicano la
destra).
Applicare una piccola quantità di lubrificante
all'interno del tubo del Braccio Rullo Destro (59)
e al fusto di un Bullone da M10 x 60mm (100).
Fissare la Staffa Pedale Destro (64) al Braccio
Rullo Destro (59) con il Bullone da M10 x 60mm
(100), una Rondella da M10 (95) e un Dado
Autobloccante da M10 (92). Non serrare
eccessivamente il Dado Autobloccante; la
Staffa Pedale Destro deve ruotare libera-
mente.
Ripetere la stessa procedura per la Staffa
Pedale Sinistro (48).
5
59
Lubrificante
48
95
92
100
64
Lato
Piatto
