Pro-Form 505 Zle Elliptical Manuale D'Istruzioni

6

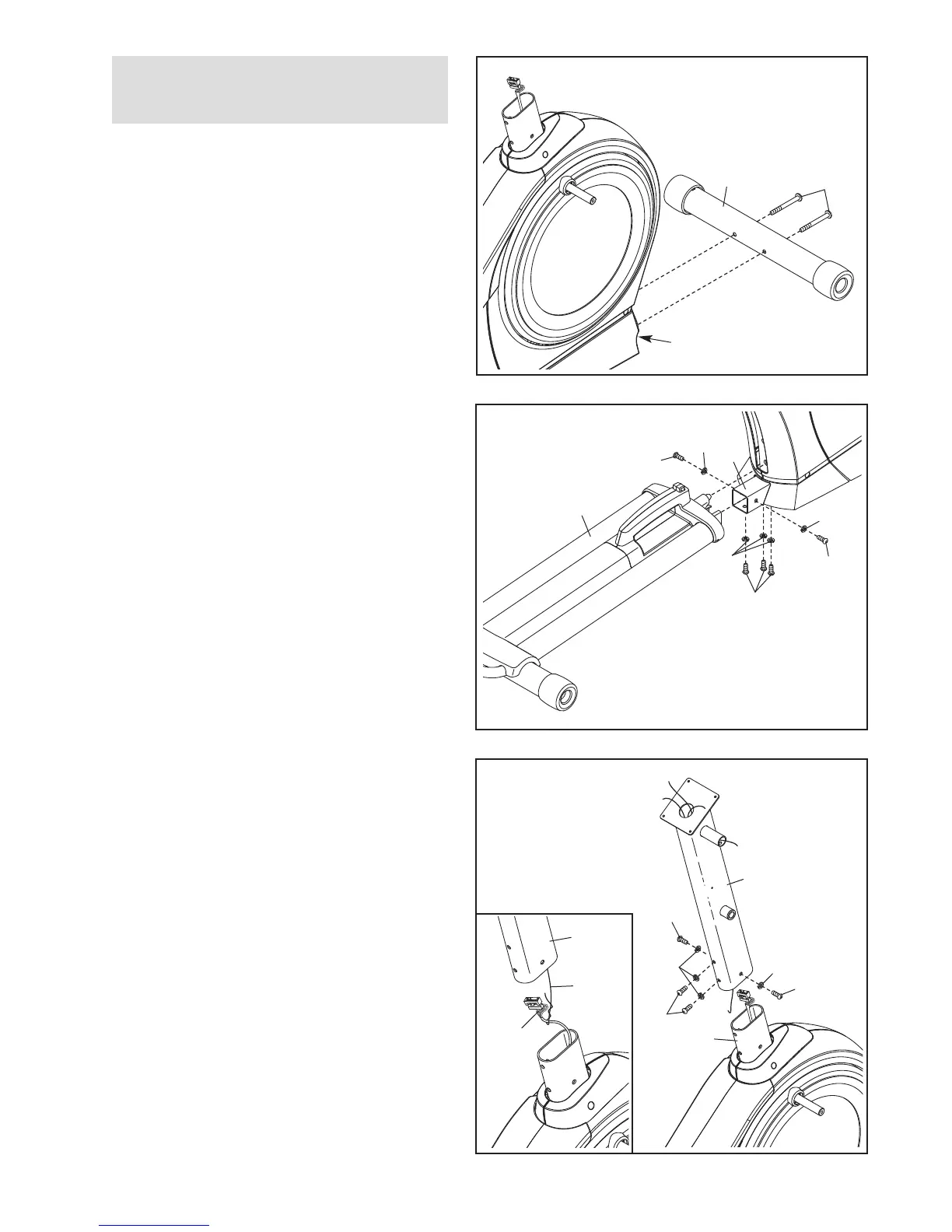

1.
F
issare lo Stabilizzatore Anteriore (6) al Telaio
(1) con due Viti Autobloccanti da M8 x 80mm
(84).
2. Orientare la Rampa (3) nel modo indicato.
Successivamente, inserire la Rampa nel Telaio
(1).
Fissare la Rampa (3) con cinque Viti
Autobloccanti da M8 x 19mm (82) e cinque
Rondelle Grower da M8 (83).
1
2
84
1
1
3
6
83
83
83
82
82
82
Per agevolare il montaggio, leggere le
i
nformazioni a pagina 5 prima di iniziare.
Attenzione a non
pizzicare il Filo
Bardato (111)
3. Ricorrere a un'altra persona per reggere il
Montante (4) vicino al Telaio (1).
Si veda il disegno nel riquadro. Localizzare la
fascetta cavo nell'estremità inferiore del
Montante (4). Fissare la fascetta cavo al Filo
Bardato (111). Tirare l'estremità superiore della
fascetta cavo finché il Filo Bardato sia inserito
completamente nel Montante.
Suggerimento: per evitare che il Filo Bardato
(111) cada all'interno del Montante (4) fis-
sarlo con la fascetta cavo.
Suggerimento: attenzione a non pizzicare il
Filo Bardato (111). Inserire il Montante (4) nel
Telaio (1). Fissare il Montante con quattro Viti
Autobloccanti da M8 x 19mm (82) e quattro
Rondelle Grower da M8 (83). Non serrare le
Viti Autobloccanti in questa fase.
Fascetta
Cavo
3
1
82
82
82
83
83
4
4
111
