7
ÖSSZESZERELÉS
A
z összeszerelés két embert igényel.
Á
llítsa egy üres helyre a futópadot és távolítson el róla minden
csomagolóanyagot; ne dobja ki a csomagolóanyagokat, amíg a gépet teljesen össze nem szerelte. Megjegyzés:
A futószalag alsó része nagy teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennyiségű
kenőanyag rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad működését.
Ha a futószalag felső részén kenőanyagot talál, egyszerűen törölje le egy puha, nem karcoló ronggyal.

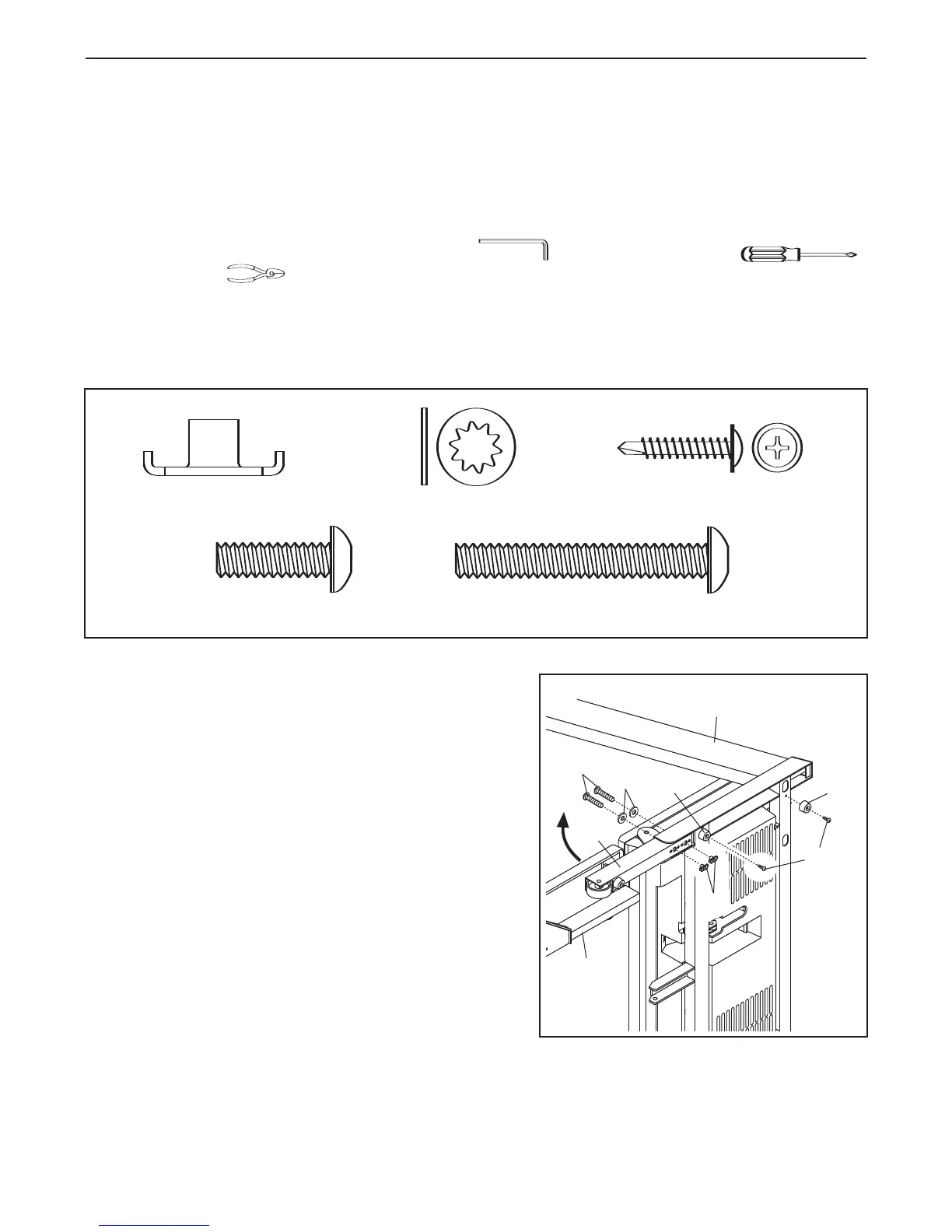

Az összeszereléshez szükség van a mellékelt imbuszkulcsra , egy saját csavarhúzóra
és egy drótvágóra .
Használja az alábbi ábrákat az összeszerelés során használandó szerszámok beazonosítására. Megjegyzés:
Ha egy alkatrész nem található a tartozékok csomagjában, ellenőrizze, hogy nincs-e előre összeszerelve.
A műanyag alkatrészek sérülését elkerülendő ne használjon az összeszereléshez nagy teljesítményű
szerszámokat.
1. Győződjön meg róla, hogy a berendezés nincs a
hálózatra kapcsolva.
Egy másik személy segítségével óvatosan döntse a
futópadot a bal oldalára, az ábra szerint. Részlegesen
hajlítsa be a keretet (58) így a futópad stabilabb lesz.
Ne hajlítsa be teljesen a keretet, amíg nincs
teljesen összeszerelve.
Csatlakoztassa a két alap kiegyenlítőalátétet (82) a pillér
alapjához (84) a két 1" csavarral (22).
Illesszen egy kiegyenlít
őlábat (89) az álló támasztóoszlop
alapjába (84) az ábra szerint. Tegyen két kiegyenlítőláb
anyát (67) a kiegyenlítőláb aljába. Ezután illesszen két
kiegyenlítőláb csavart (65) csillag alátéttel (8) a
kiegyenlítőláb tetejére, és erősen húzza meg a
kiegyenlítőláb csavarokat a kiegyenlítőláb anyákon.
Egy másik személy segítségével óvatosan döntse a
futópadot a bal oldalára, az ábra szerint. Csatlakoztassa
a másik kiegyenlítőlábat (nincs ábrázolva) a fent leírtak
szerint
.
89
58
82
82
84
22
65
8
1
67
W
heel Nut (13)–2
1
1” Tek Screw (22)–4
Handrail Bolt (64)–4
Extension Leg Bolt (96)–4
3
Star Washer
(84)–2
Star Washer (8)–8
Console Bolt (64)–4
Extension Leg Nut (67)–4
L
Extension Leg Bolt (65)–4
5
E
xtension Leg Bolt (96)–4
Kiegyenlítőláb anya (67)–4
Csillag alátét (8)–8
1
"
-es Tek csavar (22)–4
Konzol csavar (64)–4
Kiegyenlítőláb csavar (65)–4
