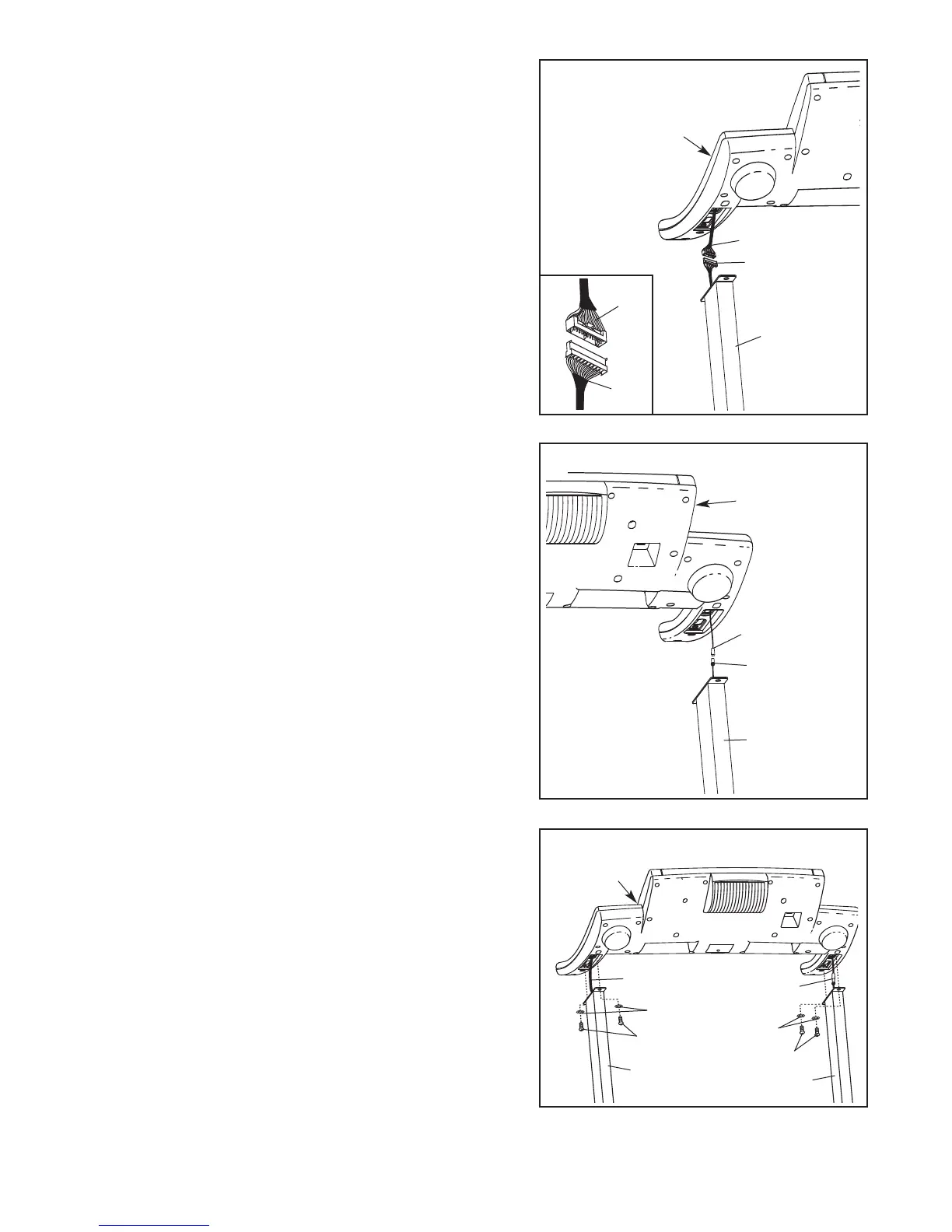

4. Csatlakoztassa a konzolvezetéket (78) és a TV kábelt
a tartópillérhez (84)
.
Helyezze a konzol szerelvényt a tartópillérre (84).
Legyen óvatos, nehogy megsérüljön a konzolvezeték
(78) vagy a TV kábel. Amíg egy másik személy tartja a
konzolt, addig rögzítse azt négy konzolcsavarral (64) és
négy csillag alátéttel (8), az ábra szerint; először tegye
a helyére mind a négy konzolcsavart, majd er
ő
sen
húzza meg azokat.
Konzol
szerelvény
64
78
64
8
8
TV kábel
84
84
4
2. Egy másik személy segítségével óvatosan emelje fel a
támasztóoszlopot (84) függőleges pozícióba.
A másik személy a konzolt tartsa a támasztóoszlop (84)
k
özelében, az ábra szerint. Nézze meg a konzol alját, és
keresse meg a konzolvezetéket (78).
Távolítsa el a szorítást, mely a a jobboldali tartópillért tartja
(77) a jobboldali tartópillérhez (84). Majd kösse a tartópillér
vezetéket a konzolvezetékhez (78). Győződjön meg róla,
hogy a csatlakozók megfelelően vannak-e összekötve
(lásd a beszúrt rajzot). A csatlakozóknak könnyedén
egymásba kell csúszniuk és a helyükre pattanniuk.
Ha
a csatlakozók nem csúsznak könnyedén egymásba, és
nem pattannak a helyükre, fordítsa el az egyik csatlakozót
és próbálkozzon újra.
HA A CSATLAKOZÓK NINCSENEK
MEGFELELőEN ÖSSZEKÖTVE, AZ ARAM
BEKAPCSOLASA KAROSITHATJA A KONZOLT.
84
77
78
2
Konzol
s
zerelvény
77
78
3. Nézze meg a konzol szerelvény alját, és keresse meg a
TV kábelt.
Távolítsa el a szorítást, mely a tartópillér TV kábelt (104)
a baloldali tartópillérhez (84). Kösse a tartópillér TV
kábelt a konzol TV kábel bemenetére.
84
104
TV kábel
Konzol
szerelvény
3
