9
6. Helyezze a futópadot tárolási pozícióba (lásd A
FUTÓPAD ÖSSZEHAJTÁSA ÉS MOZGATÁSA részt
a 26. oldalon).

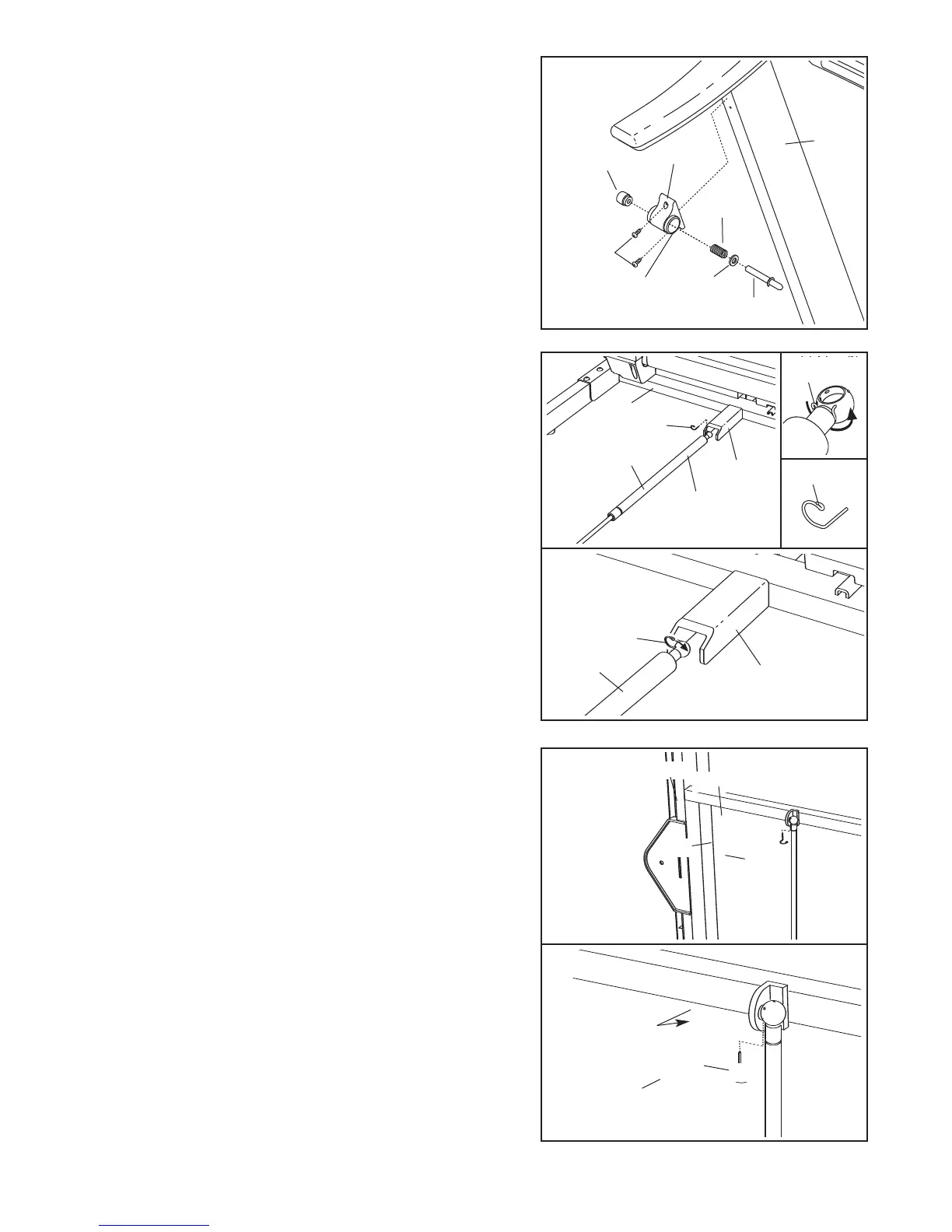

Ezután a hengert helyezze a rugó (92) végére, mely a
tartópillér (84) aljánál lévő konzolnál található.
Lásd a két kisméretű beszúrt rajzot. Körmével vagy a
csavarhúzó végével nyomja meg a rugópánt (25) végét,
hogy kiakassza azt a rugóról (92). Ezután forgassa a
rugópántot és húzza ki a rugóból.
Ügyeljen, hogy ne
veszítse el a rugópántot.
Lásd a 5a ábrát. Nyomja rá a gázrugó (92) végét a
rögzítőelemen lévő golyóra. Ezután csúsztassa át a
rugópánt (25) végét a rugó végén található két kis
lyukon. Majd addig forgassa el a rugópántot, amíg az
nem rögzül a gázrugón.
92
25
92
25
6
5a
84
Bilincs
Henger
Bilincs
25
25
7. Emelje a gázrugót (92) függőleges helyzetbe. Távolítsa
el a rugópántot (25) a gázrugó felemelt végéről a 6.
pontban leírtak szerint. Ha szükséges, forgassa addig a
gázrugót, amíg az a kereten (58) lév
ő
rögzít
ő
elem
golyójához nem illeszkedik.
Ezután nyomja addig a lejtés növelése és csökkentése
gombokat, amíg a rögzítőelemen lévő golyó nem
illeszkedik a gázrugó (92) végéhez. Majd nyomja rá a
gázrugó végét a golyóra. Megjegyzés: Lehet, hogy a
gázrugó végét csak úgy tudja a golyóra nyomni, ha a
keretet mozgatja.
Lásd a 7a ábrát. Helyezze a rugópántot (25) a gázrugó
(92) rúdszerű végén jelzett két kis nyílásba. Majd addig
forgassa el a rugópántot, amíg az nem rögzül a gázrugón.
Megjegyzés: Plusz rugópántok mellékelve vannak
.
Nyomja addig a lejtés csökkentése gombot, amíg a
futópad a legalacsonyabb állásba nem kerül. Ezután
húzza ki a tápkábelt.
25
92
Nyílások
25
92
7
7a
58
Bilincs
5
. Úgy helyezze a reteszházat (73), hogy a nagy lyuk a
megfelelő oldalon található. Illessze a reteszházat a bal
tartópillérhez (84) a két csavarral (3): használja mindkét
reteszcsavart majd húzza meg őket.
Távolítsa el a fejet a tűről. Bizonyosodjon meg róla, hogy
a fogat és a rugó az ábrán látható módon van-e a tűn.
(Megjegyzés: Ha két fogat van, akkor azokat a rugó két
k
ülönböző oldalára helyezze.) Ezután illessze a tűt a
reteszházba (73). Majd helyezze vissza a fejet a tűre.
Dugja be a tápkábelt a 13. oldalon leírtak szerint, majd
kapcsolja be a futópadot a 15. oldalon leírtak szerint.
Megjegyzés: A futópad lehet, hogy automatikusan
felemelkedik a maximális meredekségbe, majd visszatér
a minimális szintre.
Tű
Fogat
G
omb
73
5
84
R
ugó
Nagy lyuk
3
