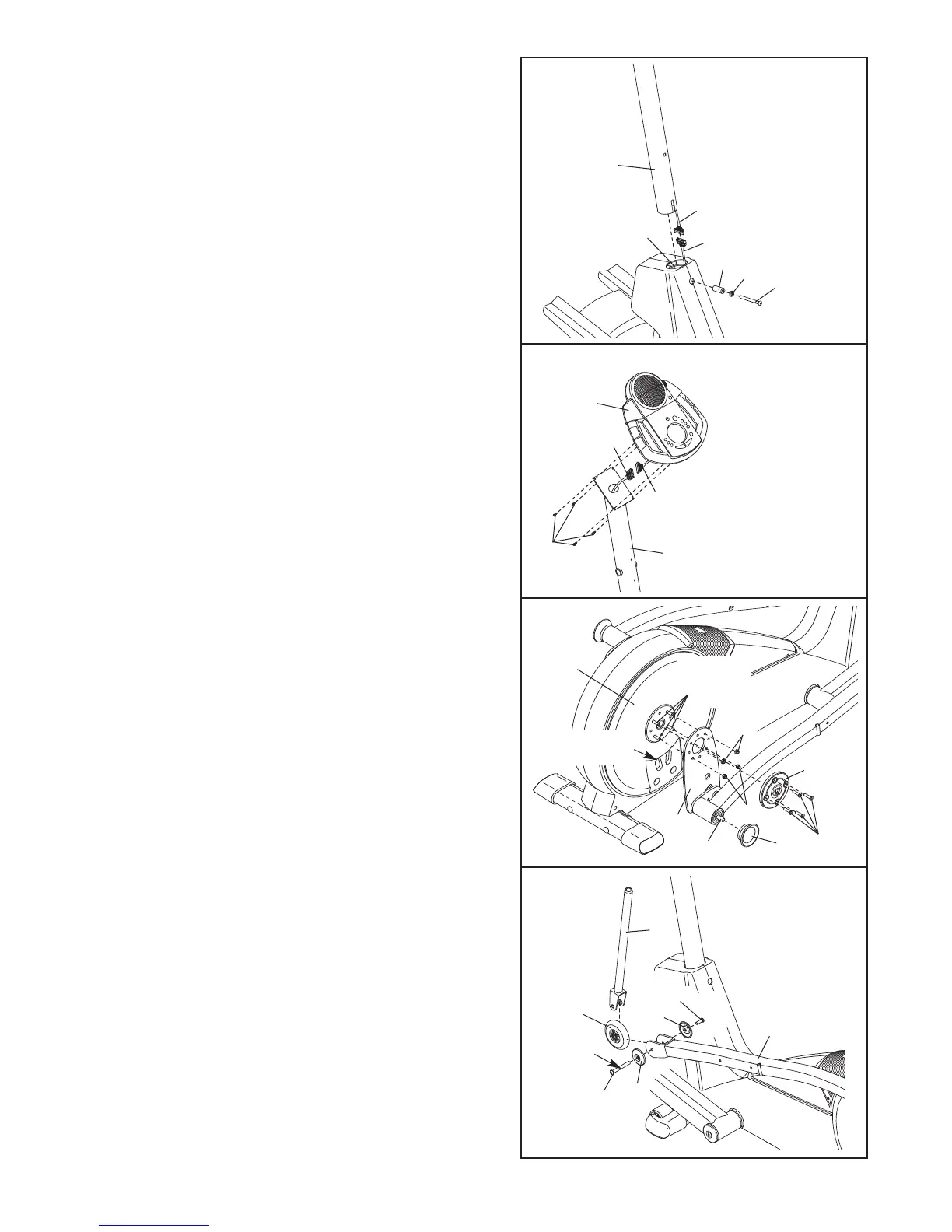

5. Mientras que otra persona sostenga el Montante
Vertical (2) en la posición mostrada, conecte el
C
ableado Eléctrico Superior (86) al Cableado Eléctrico
Inferior (87).
Con cuidado, tire el extremo superior
d
el Cableado Eléctrico Superior para eliminar la
comba. Mientras que sostiene el Cableado
Eléctrico Superior,
inserte el Montante Vertical en la
Armadura (1). No pellizque los Cableados Eléctricos.
Deslice una Arandela Dividida M10 (70) y un
Espaciador de la Armadura (83) sobre un Tornillo
Botón M10 x 85mm (63). Inserte el Tornillo Botón den-
tro de la Armadura (1) y el Montante Vertical (2).
Asegure que el extremo cóncavo del Espaciador de
la Armadura esté volteado hacia la Armadura. No
apriete el Tornillo Botón todavía.
63
70
83
87
86
2
1
5
6. Mientras que otra persona le ayuda a sostener la
Consola (5) en la posición que se muestra, conecte el
cableado eléctrico en la Consola con el Cableado
Eléctrico Superior (86). Inserte el cableado eléctrico en
exceso dentro del Montante Vertical (2).
Sujete la Consola (5) al Montante Vertical (2) con cua-
tro Tornillos de M4 x 16mm (66).
Tenga cuidado y
evite pellizcar los cableados eléctricos.
7
7. Deslice el Brazo Derecho de la Manivela (48) sobre
los cuatro pernos soldados indicados; asegúrese que
el Brazo Derecho de la Manivela esté en el recorte
indicado del Disco del Pedal (8). A continuación,
apriete con los dedos cuatro Tuercas de Bloqueode
M8 (127) sobre los pernos soldados. Entonces, apriete
completamente una de las Tuercas de Bloqueo, y
entonces apriete la Tuerca de Bloqueo más alejada de
la primera Tuerca de Bloqueo. Entonces apriete las
dos Tuercas de Bloqueo restantes.
Conecte una Cubierta del Cubo (1
16) al Brazo Derecho
de la Manivela (48) con cuatro Tonillos con Nylon de M8
x 25mm (22). Entonces, apriete un Perno de Ajuste (16)
sobre el Pasador de
Ajuste (1
19) derecho.
6
5
66
86
Cableado Eléctrico
de la Consola
2
8. Aplique una pequeña cantidad de grasa al costado
largo del Juego de Pernos (27). Sostenga una Pata de
la Baranda (79) y una Rueda de la Rampa (29) dentro
del soporte en el Brazo del Pedal Izquierdo (14).
Inserte el costado largo del Juego de Pernos, que
tiene una Tapa del Brazo del Pedal (38), a través del
Brazo del Pedal Izquierdo, la Pata de la Baranda, y la
Rueda de la Rampa.
Apriete el costado corto del Juego de Pernos (27),
que tiene una Tapa del Brazo del Pedal (38), en el
costado largo del Juego de Pernos.
Instale la Pata de la Baranda (no se muestra aquí) y
la Rueda de la Rampa (no se muestra aquí) con el
Brazo del Pedal Derecho (no se muestra aquí) de la
misma manera.
8
79
29
27
27
38
38
14
A
segúrese que
los Cableados
Eléctricos no se
pellizquen y se
dañen durante
e
ste paso.
Asegúrese que
los Cableados
Eléctricos no se
pellizquen y se
dañen durante
este paso.
Recorte
22
116
Pernos
Soldados
48
127
127
16
119
8
Grasa
