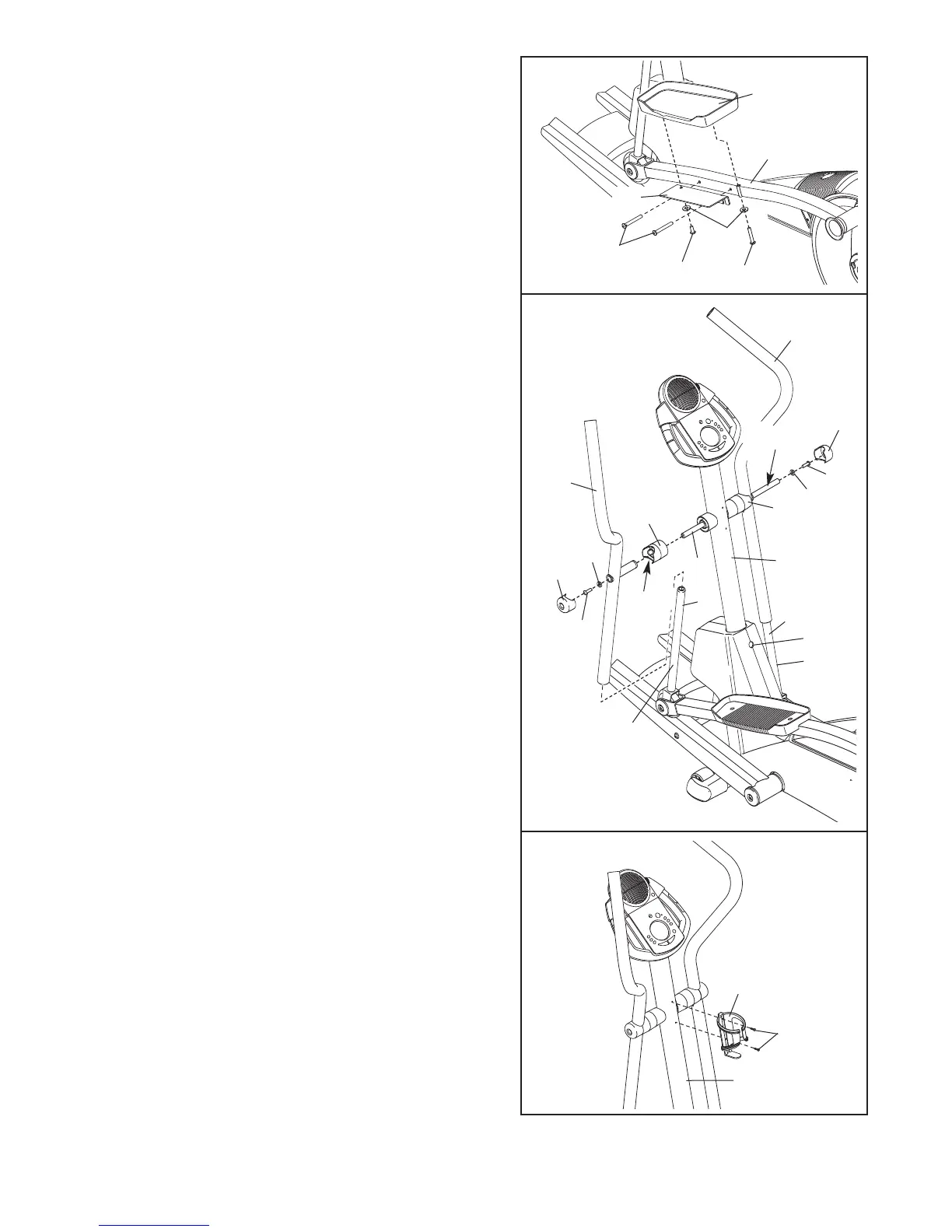

1. Conecte la Porta Botella de Agua (91) al Montante
V
ertical (2) con dos T
ornillos de M4 x 22mm (93).
93
91
2
1
1
10.Aplique una pequeña cantidad del lubricante de alta
temperatura en una toalla de papel. Frote una capa
delgada del lubricante en la Pierna de la Baranda
(79). A continuación, identifique la Baranda Izquierda
(9) y la Baranda Derecha (10), cuales están marcadas
con calcomanías. Deslice la Baranda Izquierda sobre
la Pata de la Baranda izquierda, y deslice la Baranda
Derecha sobre la Pata de la Baranda derecha.
Asegure que las Barandas estén en los lados cor-
rectos—los extremos superiores se deben doblar
en la dirección mostrada.
Aplique una cantidad generosa de grasa al Eje de
Pivote (88). Inserte el Eje de Pivote dentro de la
Baranda Derecha (10) y un Espaciador de Baranda
(25) cómo se muestra. Rote el Espaciador de la
Baranda de tal manera que la flecha pequeña esté
apuntando al piso. A continuación, inserte el Eje de
Pivote dentro del Montante Vertical (2) hasta que el
extremo izquierdo del Eje de Pivote esté parejo con el
lado izquierdo del Montante Vertical. Entonces, inserte
el Eje de Pivote por el otro Espaciador de Baranda
(25) y la Baranda Izquierda (9).
Deslice una Arandela Grande de M8 (53) sobre cada
uno de los Tornillos de Nylon de M8 x 25mm (22).
Apriete con la mano los dos Tornillos de Nylon en los
extremos del Eje de Pivote (88). Luego, presione las
dos Tapas de la Baranda (23) sobre los dos
Espaciadores de la Baranda (25). Luego, apriete
ambos T
ornillos de Nylon al mismo tiempo.
10
88
Lubrique
Lubrique
10
23
53
25
25
2
9
79
79
53
22
23
22
Grasa
9
14
113
13
9. Identifique el Soporte del Pedal Izquierdo (89). Una el
Soporte del Pedal Izquierdo con el Brazo del Pedal
I
zquierdo (14) con dos Tornillos Botón de M8 x 53mm
(113). Luego, identifique el Pedal Izquierdo (13). Una
e
l Pedal Izquierdo con el Brazo del Pedal Izquierdo
con un Tornillo Botón de M8 x 50mm (20), un Tornillo
Botón de M8 x 15mm (65), y dos Arandelas Divididas
de M8 (126).
Una el Soporte del Pedal Derecho (no se muestra
aquí) y el Pedal Derecho (no se muestra aquí) con el
Brazo del Pedal Derecho (no se muestra aquí) de la
misma manera.
20
126
89
65
Flecha
63
