INSTALACIÓN
El instalador debe proveer un regulador exter-
no. El regulador externo reducirá la presión del
gas entrante. Debe reducir la presión del gas
entrante de manera que esté entre 11" y 14" de
c.a. Si no reduce la presión del gas entrante, se
pueden producir daños al regulador del calen-
tador. Instale el regulador externo con la ventila
apuntando hacia abajo. Como se muestra en
la gura 17. El apuntar la ventila hacia abajo
la protege de la lluvia helada o aguanieve.
Instale la trampa de sedimentos en la línea de
suministro como se muestra en la gura 16.
Sitúe la trampa de sedimentos de manera que
se pueda tener acceso a ella para limpieza.
Sitúe la trampa de sedimentos donde sea
poco probable que los materiales atrapados
en ella se congelen. La trampa de sedimentos
atrapa humedad y contaminantes. Esto evita
que los sedimentos lleguen a los controles
del calentador. Si la trampa de sedimentos no
se instala o se instala incorrectamente, el ca-
lentador podría no funcionar correctamente.
Diámetros usuales de tubería de entrada
Utilice tuberías de hierro negro de 3/8" o más
grandes. La instalación debe incluir la válvula
de cierre del equipo, la unión y el tapón con
rosca NPT de 1/8". Sitúe el conector con rosca
NPT a su alcance para realizar la conexión
del medidor de prueba. El conector tipo NPT
se debe conectar en dirección del suministro
desde el calentador (consulte la gura 16).
IMPORTANTE: instale una válvula de cierre
del equipo en un lugar que sea accesible. La
válvula de cierre del equipo es para abrir o
cerrar el suministro de gas al aparato.
Para gas propano/LP, aplique una pequeña
cantidad de sellador de tubería a las roscas
NPT macho. Esto evitará que el exceso de
sellador entre a la tubería. El exceso de se-
llador en la tubería puede ocasionar que las
válvulas del calentador se tapen.
T Unión
Tubo de tubería
Tapón

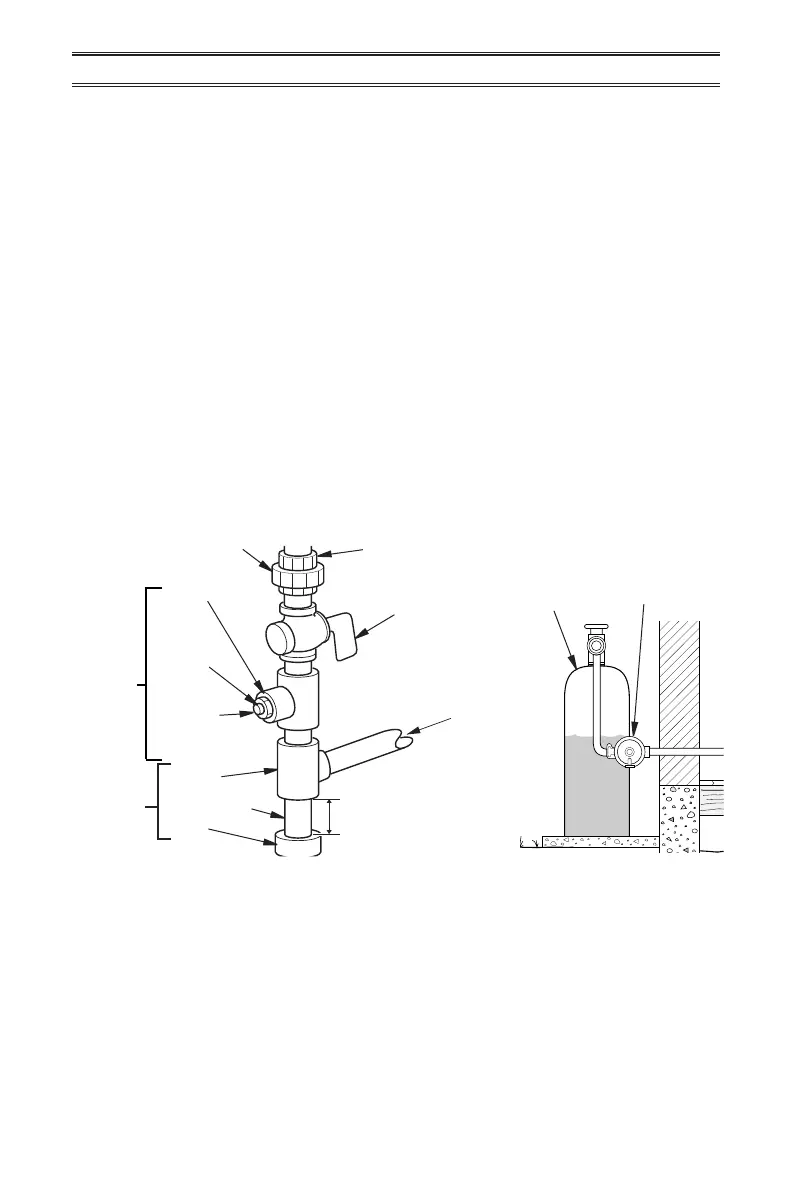

Figura 16 - Conexión de gas
* Adquiera la válvula opcional de cierre de equipo
certicada con diseño CSA del distribuidor.
Figura 17 - Regulador externo
con la ventila apuntando hacia
abajo (sólo propano y gas LP)
Regulador externo
con la ventila
apuntando hacia
abajo
Tanque de
suministro
de propano
o gas LP
Unión T
Buje
reductor a
1/8" tipo
NPT
Tapón con
rosca de
1/8" tipo NPT
Conexión del medidor de prueba*
Trampa de
sedimentos
Válvula de
cierre del
equipo *
Mín.
7.6 cm
(3")
Unión terminal con
conexión a tierra
Niple para tubería
con rosca de 3/8"
tipo NPT
Gas natural
Del medidor de
gas (presión de
7" a 9.5" de c.a.)
Propano o
gas LP
Del regulador
externo (presión de
11" a 14" de c.a.)
