INSPECCIÓN DEL CALENTADOR

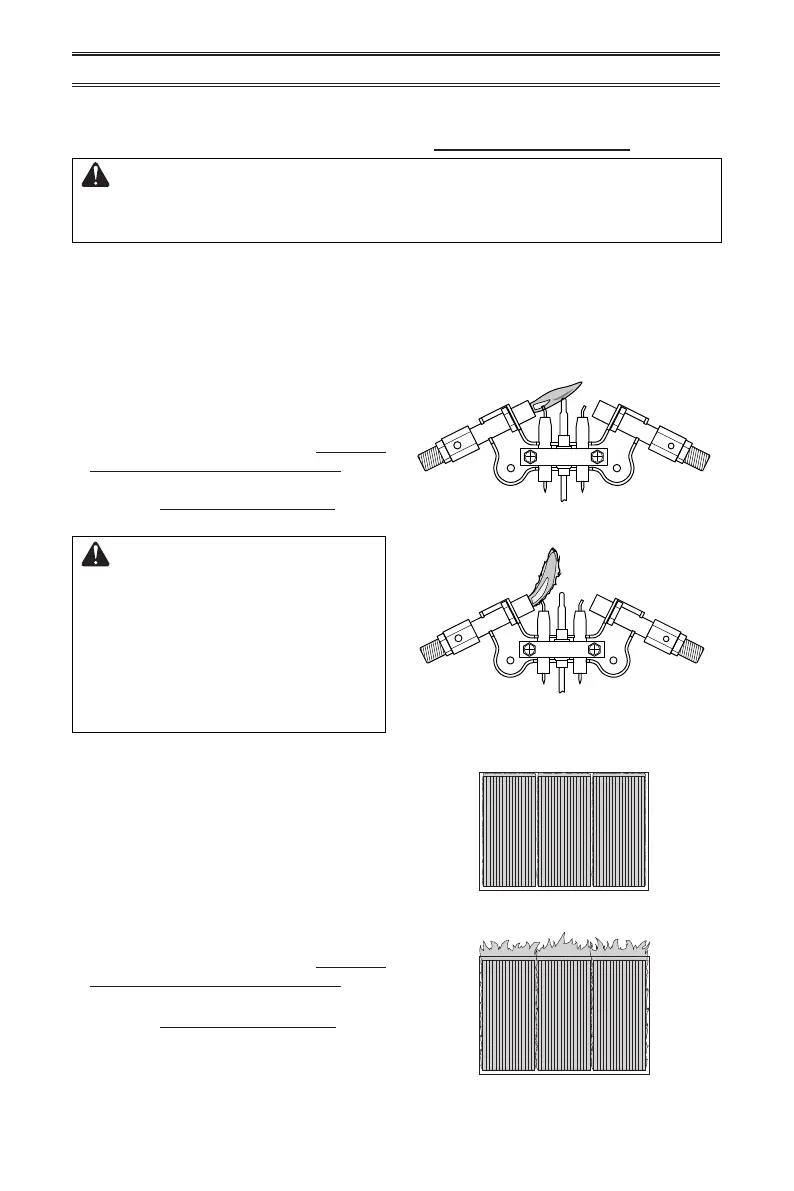

La gura 25 muestra un patrón correcto de la
llama del piloto. La gura 26 muestra un pa-
trón incorrecto de la llama del piloto. La llama
incorrecta del piloto no toca el termopar. Esto
ocasionará que el termopar se enfríe. Cuando
el termopar se enfríe, el calentador se apagará.
Si el patrón de la llama del piloto es incorrecto,
como se muestra en la gura 26
• apague el calentador (consulte Cómo ce-
rrar el suministro de gas al aparato, en la
página 52).
• consulte Solución de problemas, en la
página 57 a 61.
ADVERTENCIA: Si se presen-
ta un color amarillo en las pun-
tas de las llamas, el calentador
puede producir niveles elevados
de monóxido de carbono. Si el
patrón de la ama del quemador
muestra un color amarillo en las
puntas, siga las instrucciones.
Figura 25 - Patrón correcto de la llama
del piloto
Figura 26 - Patrón incorrecto de la llama
del piloto
IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del
piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de
limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 55).
ADVERTENCIA: Sólo una persona de servicio capacitada debe
repararlo o darle servicio. Esto incluye el mantenimiento requerido,
refacciones o alteración de componentes.
PATRÓN DE LA LLAMA DEL PILOTO
AVISO: no confunda las llamas anaranjadas
con el color amarillo en las puntas. El polvo
y otras partículas pequeñas se introducen al
calentador y al quemarse producen breves
manchas de llamas anaranjadas.
PATRÓN DE LA LLAMA DEL CALENTADOR
En la gura 27 se muestra el patrón correcto
de la ama del quemador. En la gura 28 se
muestra un patrón incorrecto de la ama del
quemador. El patrón incorrecto de la llama del
quemador produce las puntas amarillas de las
llamas. También muestra llamas más altas
que la mitad de la altura del panel de vidrio.
Si el patrón de la llama del quemador es
incorrecto, como se muestra en la gura 28
• apague el calentador (consulte Cómo ce-
rrar el suministro de gas al aparato, en la
página 52).
• consulte Solución de problemas, en la
página 57 a 61
Figura 27 - Patrón correcto de la llama
del quemador
Figura 28 - Patrón incorrecto de la llama
del quemador
NG
3-3.5" WC
Natural Gas
Shown
LP
8-11" WC
NG
3-3.5" WC
Natural Gas
Shown
LP
8-11" WC
