ENSAMBLAJE DEL CONTROL
DE ENCENDIDO
ADVERTENCIA: ¡Alta tensión!
1. Desenchufe el calentador.
2. Para exponer el conjunto de control de
encendido, quite los tornillos de la tapa del
panel de control laterales con 5/16" nuez
del conductor. En los modelos 160, 175
y 220, quite los dos tornillos de soporte
de la rueda y las tuercas con un destor-
nillador Phillips y una llave ajustable.
3. Retire el fusible de los sujetadores (con-
sulte la gura 20).
4. Reemplace el fusible con otro del mismo
tipo y clasicación (7A, 125VP). No susti-
tuya un fusible con uno de más alta gama
de corriente.
5. Vuelva a colocar la cubierta lateral.
ROTOR DE LA BOMBA
(Procedimiento en caso que el
rotor esté atascado)
1. Desmonte la cubierta superior (consulte
Desmontaje de la cubierta superior, pá-
gina 40).
2. Quite los tornillos de la cubierta del extremo
del ltro utilizando un destornillador para
tuercas de 5/16" (consulte las gura 21,
página 45).
3. Desmonte la cubierta del extremo del ltro
y los ltros de aire.
4. Quite los tornillos de la placa de la bomba
utilizando un destornillador para tuercas
de 5/16".
5. Desmonte la placa de la bomba.
6. Desmonte el rotor, la parte de inserción y las
láminas (consulte las gura 22, página 45).
7. Verifique que no haya residuos en la
bomba. Si encuentra residuos, sople con
aire comprimido.
PROCEDIMIENTOS DE SERVICIO

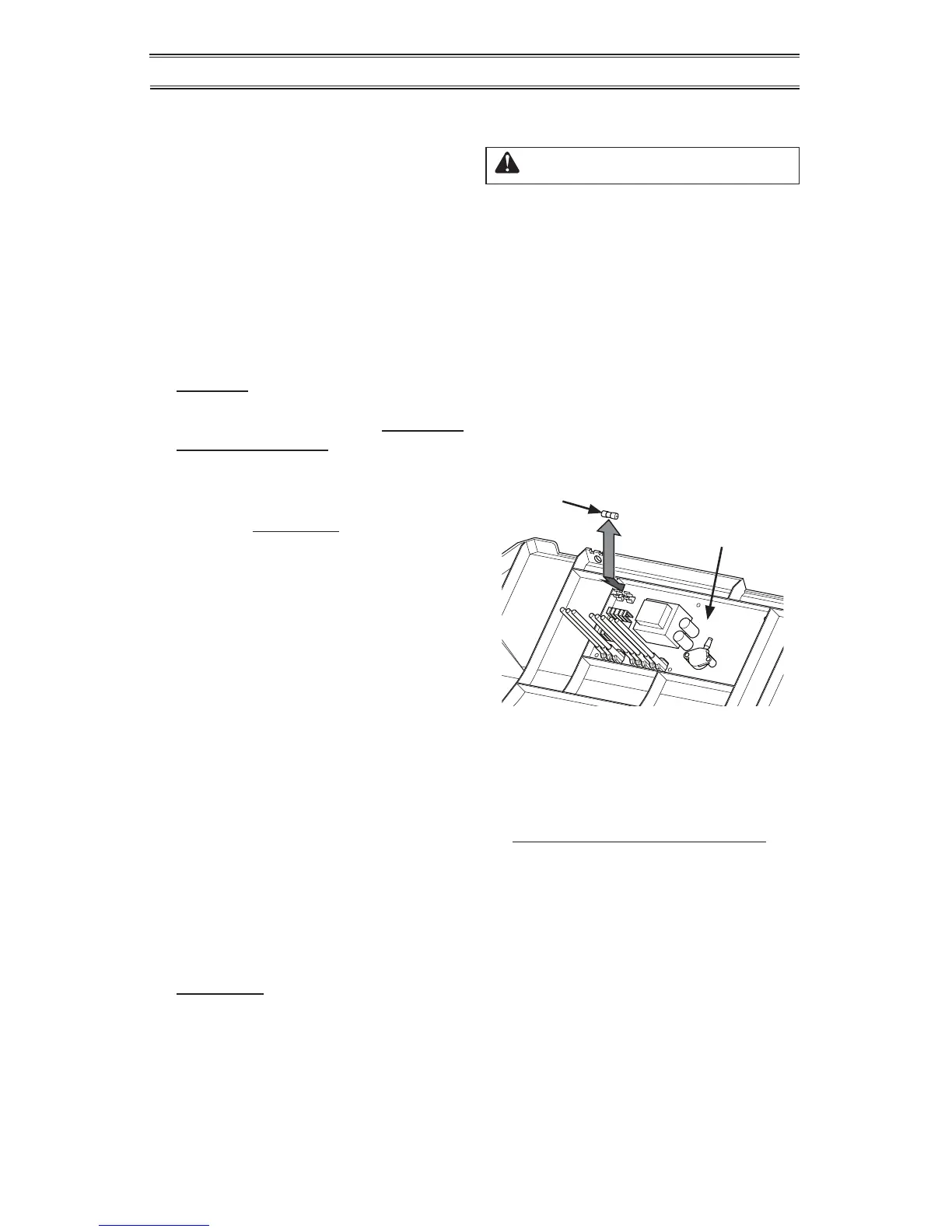

Figura 20 - Reemplazo del fusible
Ensamblaje
del control de
encendido
Fusible
8. Inspeccione el casquillo de la boquilla en
busca de daños.
9. Vuelva a colocar la boquilla en el adap-
tador hasta que la boquilla se asiente.
Apriete 1/3 de vuelta más usando una
llave tubular de 5/8" de 4.5 a 5.1 N-m (40"
a 45"-lb). Consulte la gura 19, página 43.
10. Fije el ensamblaje de la boquilla al soporte
del quemador (consulte la gura 18, pá-
gina 43).
11. Conecte las mangueras de las líneas de
aire y combustible al ensamblaje de la
boquilla.
12. Vuelva a colocar el ventilador (consulte
Ventilador, página 40).
13. Vuelva a colocar el resguardo del ventilador
y la cubierta superior (consulte Desmontaje
de la cubierta superior, página 40).
(Sólo para el modelo 200)
1. Desmonte la cámara de combustión y el
encendedor siguiendo los pasos 1 al 7 en
la sección Encendedor, página 42.
2. Coloque cuidadosamente el encendedor
en un lugar seguro.
3. Quite los dos tornillos del soporte adap-
tador de la boquilla.
4. Coloque el adaptador de la boquilla hexa-
gonal de aluminio en el tornillo de banco
(no lo apriete demasiado).
5. Desmonte cuidadosamente la boquilla del
adaptador de la boquilla utilizando una
llave tubular de 5/8" (consulte la gura 19,
página 43).
6. Sople aire comprimido a través de la cara
de la boquilla. Esto eliminará los residuos
en la boquilla.
7. Inspeccione el empaque de la boquilla en
busca de daños.
8. Vuelva a colocar la boquilla en el adap-
tador hasta que la boquilla se asiente.
Apriete de 80-110 pulgadas-libra.
9. Conecte el soporte adaptador de la bo-
quilla a la cámara de combustión con los
dos tornillos que quitó en el paso 3.
10. Repita los pasos 9 a 16 de la sección
Encendedor, página 42.
