POIGNÉE ASSEMBLÉE
Modèles 160, 175 et 220
1. Faites glisser la poignée arrière (E) sur le cadre support de roue. Insérer les vis (G) à
partir de l’arrière et xez les écrous (F).
2. Poignée avant Lieu (I) sous la bride du réservoir de carburant et insérez 4 vis (J) du haut de
bride à travers les trous dans la bride dans les trous de poignée. Fixez écrous (H) et serrer.
ASSEMBLAGE
Poignée arrière (E)
Vis, 10-24 x 1,5 (G)
Écrou 10-24 (F)
Vis 1/4-20 x 1,75" (J)
Poignée avant (I)

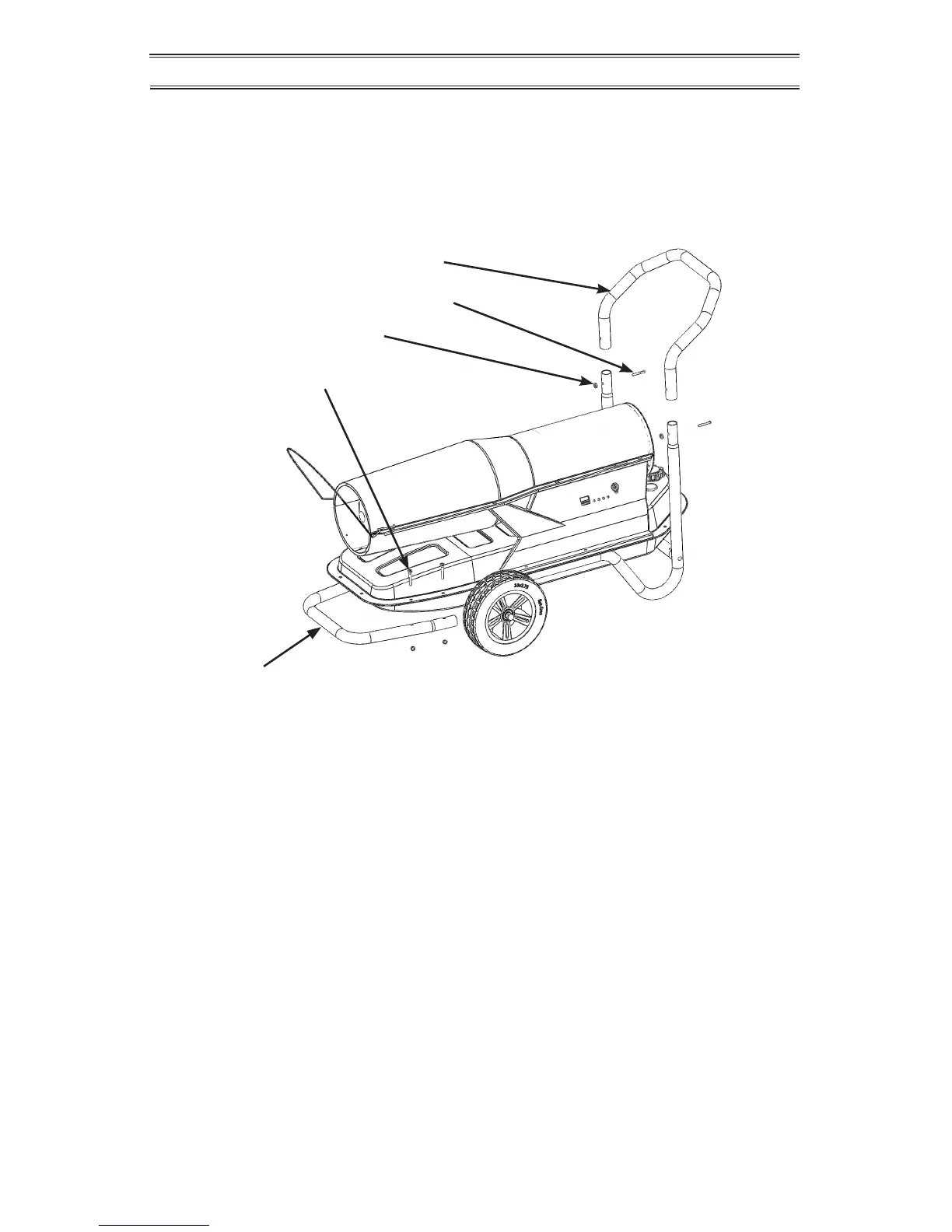

Figure 3 - Assemblée poignée, les modèles 160, 175 et 220
