FRANÇAIS
ASSEMBLAGE

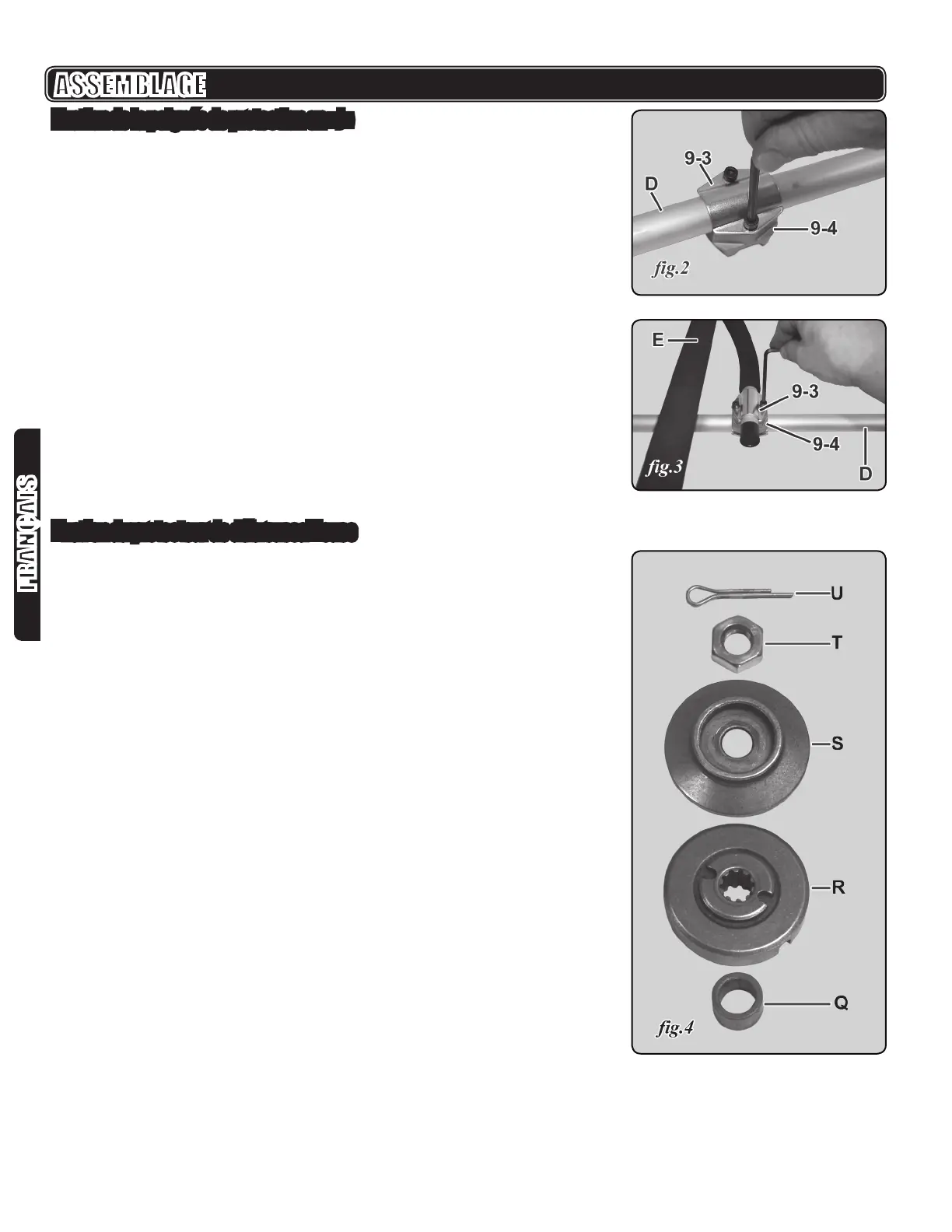

Fixation de la poignée de protection en « J »
Une poignée de protection doit être utilisée pour assurer le meilleur contrôle et pour
optimiser la sécurité de l’utilisateur lorsqu’il utilise la débroussailleuse. Fixation de
la poignée de protection en « J » :
1. Tournez l’appareil à l’envers (avec le tête de coupe vers le haut) sur une surface
horizontale.
2. Attachez avec un clé à six pans 5 mm, un plaque de serrage (9-3, g.2), et 2 vis
à tête creuse hexagonale M6 x 16; l’ensemble de la bride en alliage coulé (9-4,
g.2) à l’ensemble de logement de l’arbre de transmission (D, g.2).
3. Tournez le côté de dessus d’outil vers le haut.
4. Attachez avec un clé à six pans 5 mm, l’autre plaque de serrage (9-3, g.3), et
2 vis à tête creuse hexagonale M6 x 16; l’ensemble de la bride en alliage coulé
(9-4, g.3) à l’ensemble poignée « J » (E, g.2).
5. Une fois que le montage est terminé, réglez la position de la poignée pour
obtenir le meilleur équilibre et le meilleur confort.
Fixation du protecteur de débroussailleuse
1. Retirez la quincaillerie pour attacher l’ensemble de la tête de coupe (g.4) de la
tête de l’appareil:
U. goupille fendue
T. Écrou hex M12 à lletage gauche
S. Rondelle à bride de lame extérieure
R. Rondelle à bride de lame intérieure
Q. Douille entretoise
Retirez aussi de la tête d’engrenage, les 3 vis à tête cylindrique torx/fendue M6
x 15
