FRANÇAIS

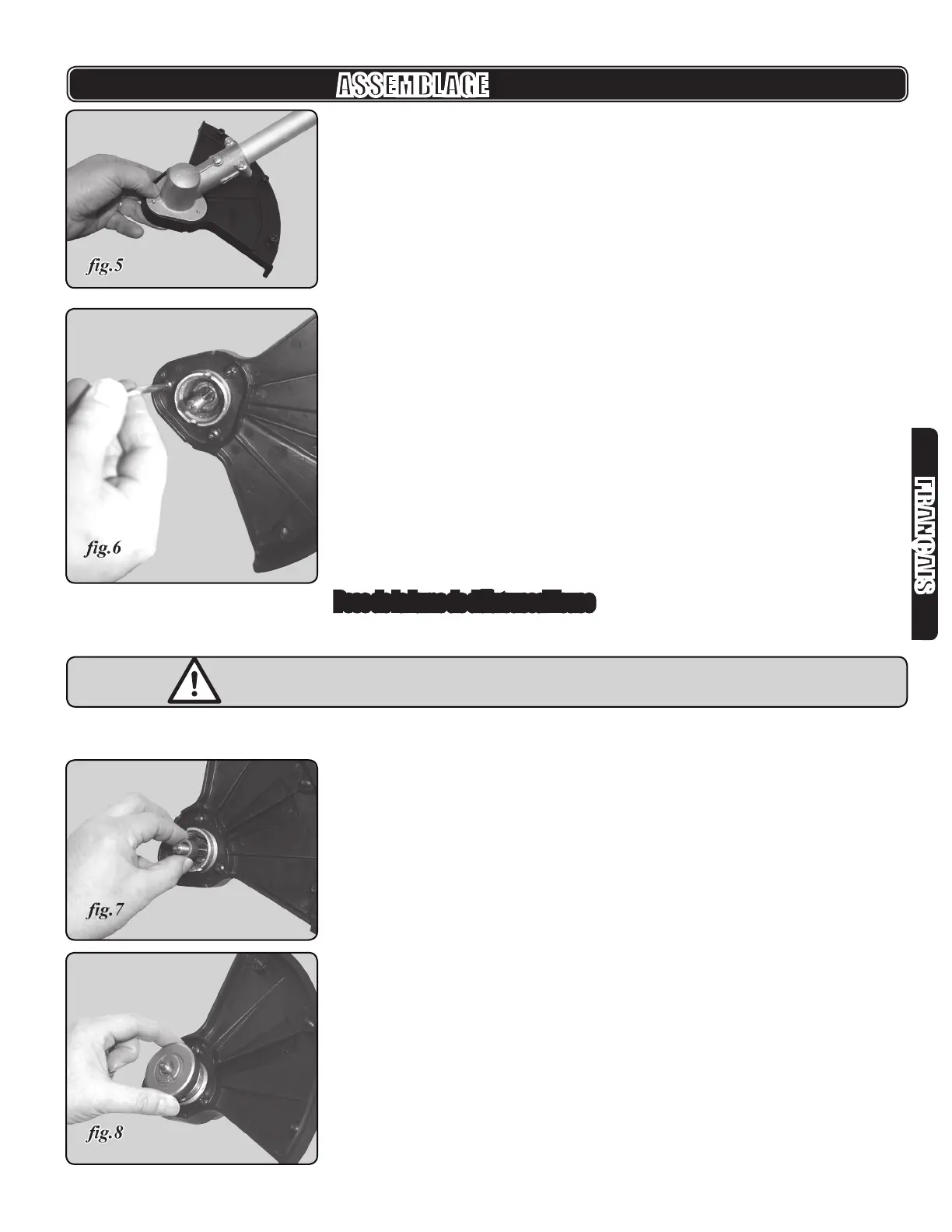

2. Avec la tête à l ou la lame en acier enlevée, positionnez le protecteur de
débroussailleuse sur la tête d’engrenage, tel qu’illustré en g.5.
3. Avec la clé torx T25 ou un tournevis, insérez, à partir du bas, les trois vis à
tête cylindrique torx/fendue M6 x 15 dans le protecteur et ensuite dans la tête
d’engrenage (g.6).
4. Serrez bien les vis.
Pose de la lame de débroussailleuse
1. Soyez sûr que le protecteur de débroussailleuse est bien en place.
AVERTISSEMENT! N’installez-pas la lame de débrousailleuse sans
premièrement avoir installé le protecteur.
2. Tournez l’appareil à l’envers (avec le tête de coupe vers le haut) sur une surface
horizontale.
3. Placez la douille entretoise (Q, g.4) sur l’arbre de tête d’engrenage (g.7)
4. Placez la bride de lame intérieure sur l’arbre de tête d’engrenage (g.8) avec le
côté creux dirigé vers le protecteur de débroussailleuse.
ASSEMBLAGE
