28 PLG029b
FRANÇAIS
ASSEMBLAGE

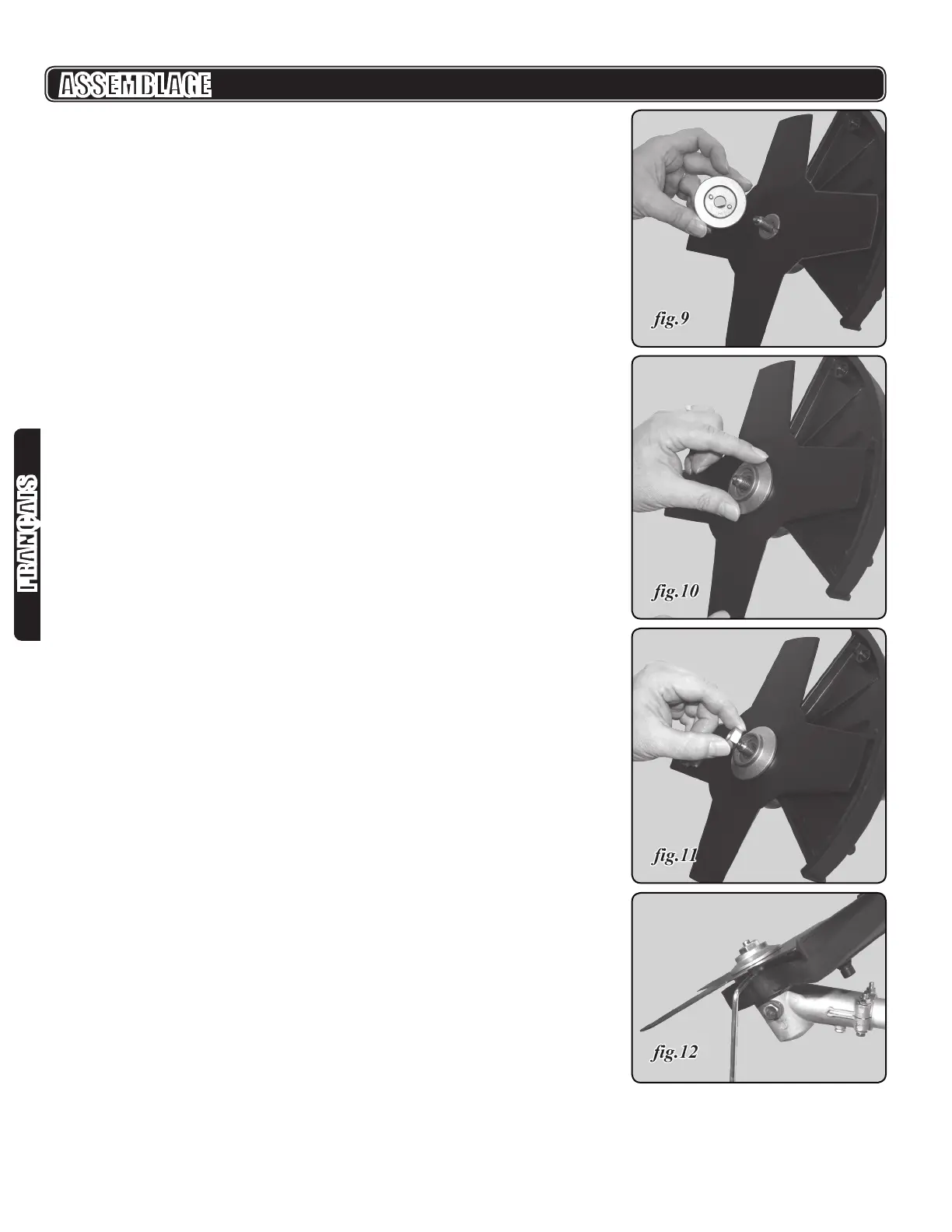

5. Centrez la lame sur la rondelle à bride intérieure, en vous assurant que la lame
soit à plat et que le moyeu surélevé de la rondelle à bride s’insère dans le trou
de la lame. C’est une bonne idée de placer la lame avec le coté imprimé vers
l’opérateur par ce que l’impression blanche est plus visible en tournant.
6 Insérez la rondelle à bride extérieure (S, g.4) avec le centre surélevé éloigné
de la lame et les deux goupilles allant par la lame à engager les trous dans la
rondelle à bride intérieure (g. 9 & 10).
7. Placez l’écrou hex M12 à lletage gauche (T, g.4) sur l’arbre de tête
d’engrenage g.11. Tournez le dans le sens antihoraire.
8. Alignez la fente dans la rondelle à bride avec la fente dans la tête d’engrenage.
9. Insérez la clé T25 comme outil de verrouillage de la tête d’engrenage dans la
fente de la rondelle à bride et de la tête d’engrenage (g.12).
10. Serrez l’écrou de la lame en le tournant dans le sens antihoraire (letage à
gauche).
