ISTRUZIONI OPERATIVE
-
Il BUG TUBE PAR64 Moving Head utilizza un display a led per controllare il
settaggio dei canali
-
Il BUG TUBE PAR64 Moving Head adotta il protocollo internazionale DMX-512
standard. E’ possibile controllare diversi fari tramite una centralina di controllo,
seguendo le indicazioni riguardanti il settaggio dei canali, riportate in appendice
2.
-

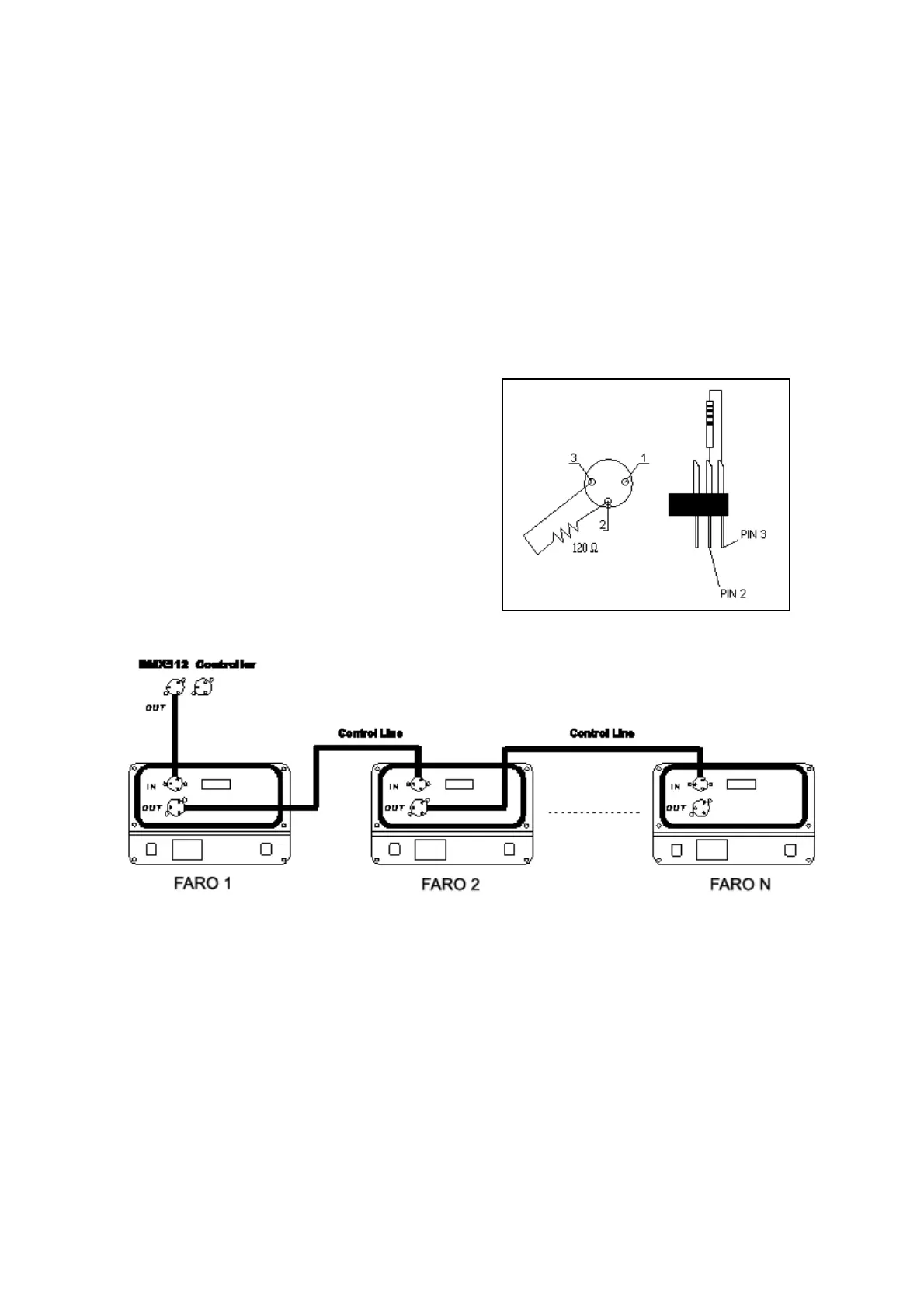

Utilizzare un cavo XLR-XLR, per connettere l’uscita DMX della consolle
all’ingresso DMX del primo proiettore. Connettere l’uscita DMX del primo
proiettore all’ingresso del secondo e così via fino a che tutti gli apparecchi
risultano connessi.
-
Per installazioni dove il cavo di
segnale deve percorrere lunghe
distanze o dove vi sono disturbi
elettrici, per esempio in discoteca, è
consigliato l’uso di una terminazione
DMX. Il terminatore DMX è
semplicemente un connettore XLR
con collegato ad esso una resistenza
da 120
Ω
(Ohm) tra i piedini 2 e 3. La
resistenza viene innestata nella presa
DIGITAL THRU dell’ultimo proiettore
della catena.
- Il BUG TUBE PAR64 Moving Head utilizza una connessione DMX a 3 poli. Se la
centralina di controllo utilizza connettori a 5 poli, sarà necessario un cavo
adattatore 5/3 poli, come indicato nell’appendice 1
- All’accensione l’apparecchio effettuerà un reset, dopo il quale sarà operativo.
- Non scuotere l’apparecchio quando è in funzione.
