PROEL PLHT575ML - Canali; Appendice 1

7

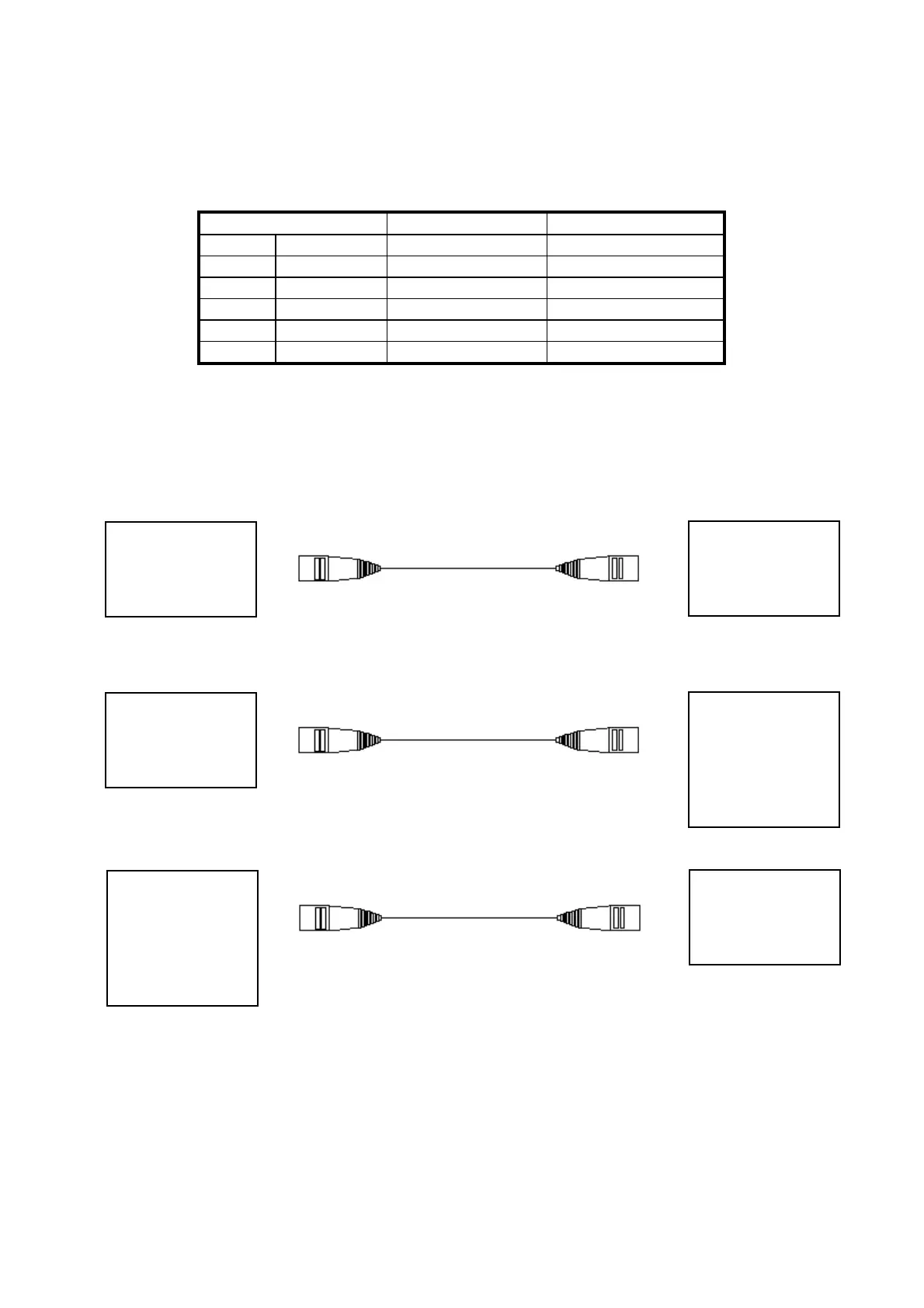

CANALI
Il BUG TUBE PAR64 Moving Head dispone di 6 canali DMX come segue:
Canale
Valore DMX
Controllo
1
DIMMER
0 - 255
0 – 100%
2
STROBO
0 - 255
lento - veloce
3
PAN
0 - 255
0 – 540°
4
TILT
0 - 255
0 – 180°
5
PAN fine
0 - 255
16 Bit
6
TILT fine
0 - 255
16 Bit
APPENDICE 1:
Cavo adattatore XLR 5 poli – 3 poli
3 poli (maschio)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
3 poli (femmina)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
3 poli (maschio)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
5 poli (femmina)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale –
PIN4: ----
PIN5: ----
5 poli (maschio)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale –
PIN4: ----
PIN5: ----
3 poli (femmina)
PIN1: GND
PIN2: Segnale +
PIN3: Segnale -
