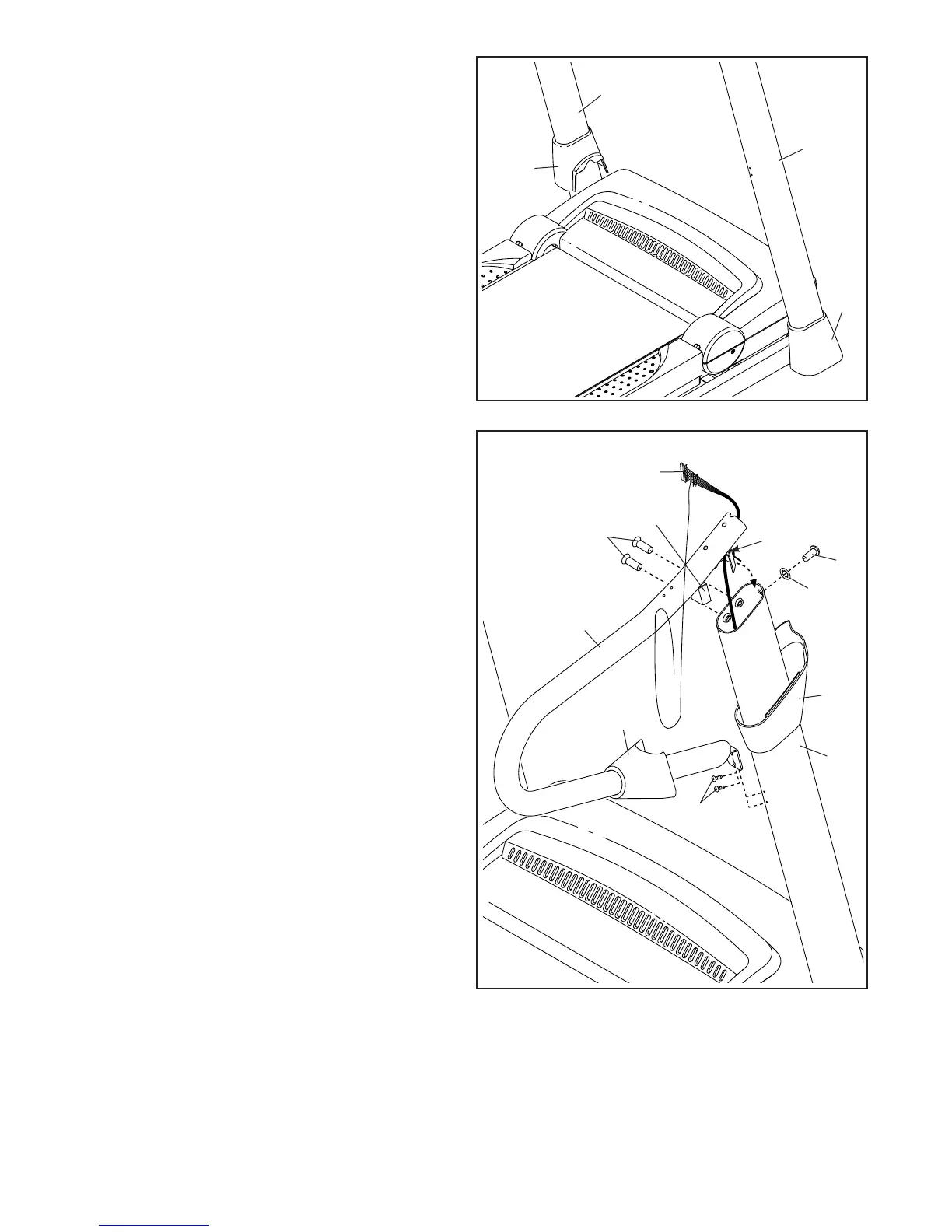

9. Retirez l’attache du support indiqué sur la
Rampe Droite (83). Si nécessaire, enfoncez les
Écrous à Cage 5/16" (38) en place.
Orientez le Couvercle du Montant Droit (86)
comme sur le schéma et glissez-le sur le
Montant Droit (85). Ensuite, orientez un Embout
de la Rampe (81) comme sur le schéma, puis
glissez-le sur la Rampe Droite (83).
Tenez la Rampe Droite (83) près du Montant
Droit (85). Insérez le Fil du Montant (87) dans
le support indiqué sur la Rampe Droite. Tirez le
Fil du Montant hors de l’extrémité de la Rampe
Droite.
Orientez le Couvercle du Montant Droit (86)
comme sur le schéma. Attachez la Rampe
Droite (83) sur le Montant Droit (85) à l’aide de
deux Boulons à Tête Plate 5/16" x 1" (3), et d’un
Boulon 5/16" x 1" (4) avec une Rondelle Étoilée
5/16" (13), et deux Vis #8 x 3/4" (1). Ne serrez
pas encore le Boulon et les Vis.
Attachez la Rampe Gauche (non-illustrée) de
la même manière. Remarque : il n’y a pas de
fils sur le côté gauche.
38
83
Support
3
4
13
86
85
1
81
87
9
8. Identifiez le Couvercle Gauche de la Base (88)
et le Couvercle Droit de la Base (91). Glissez
le Couvercle Gauche de la Base sur le Montant
Gauche (84). Glissez le Couvercle Droit de la
Base sur le Montant Droit (85).
91
85
84
88
8
