11. IMPORTANT : pour ne pas endommager
la Barre Transversale (107), n’utilisez pas
d’outils électriques et évitez de trop serrer
les Vis #10 x 3/4" (2).
Il y a peut-être deux Vis (A) sur les Rampes (82,
83) aux endroits indiqués. Si c’est le cas, retirez-
les et jetez-le.
Orientez la Barre Transversale (107) comme sur
le schéma. Attachez la Barre Transversale sur
les Rampes (82, 83) à l’aide de quatre Vis #10 x
3/4" (2) et quatre Rondelles Étoilées 1/4" (12) ;
ne serrez pas encore les Vis.
Enfoncez le Cadre de la Console (102) dans
les Rampes (82, 83). Attachez le Cadre de la
Console à l’aide de quatre Vis 1/4" x 1" (9) et
quatre Rondelles Étoilées 1/4" (12) ; ne serrez
pas encore complètement les Vis. Faites
attention de ne pas pincer le Fil du Montant
(87).
Serrez une Vis #10 x 3/4" (2) dans chaque
extrémité de la Barre Transversale (107) ;
faites attention de ne pas trop serrer les Vis.
Ensuite, serrez l’autre Vis #10 x 3/4" (2) dans
chaque extrémité de la Barre Transversale.
Serrez les quatre Vis 1/4" x 1" (9) et les quatre
Vis #8 x 3/4" (1).
11
107
12
9
2
83
102
82
87
9
1
12
12
12
2
1
Premier
A
A
Premier

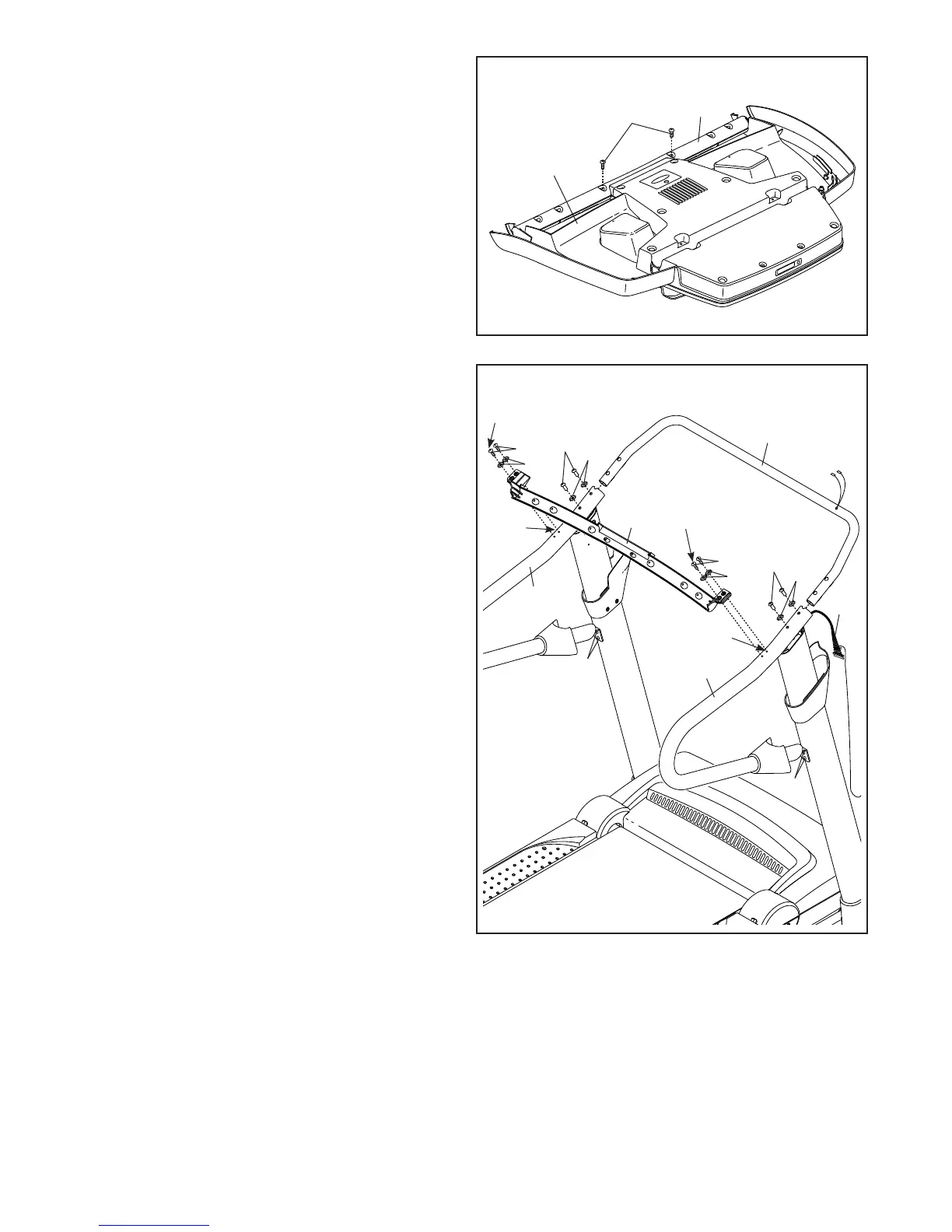

10. Placez l’assemblage de la console face vers le
sol sur une surface douce pour ne pas rayer la
console.
Retirez les Vis (A) qui attachent la Barre
Transversale (107). Ensuite, soulevez la Barre
Transversale pour la retirer. Jetez les Vis.
10
107
Assemblage
de la Console
A
