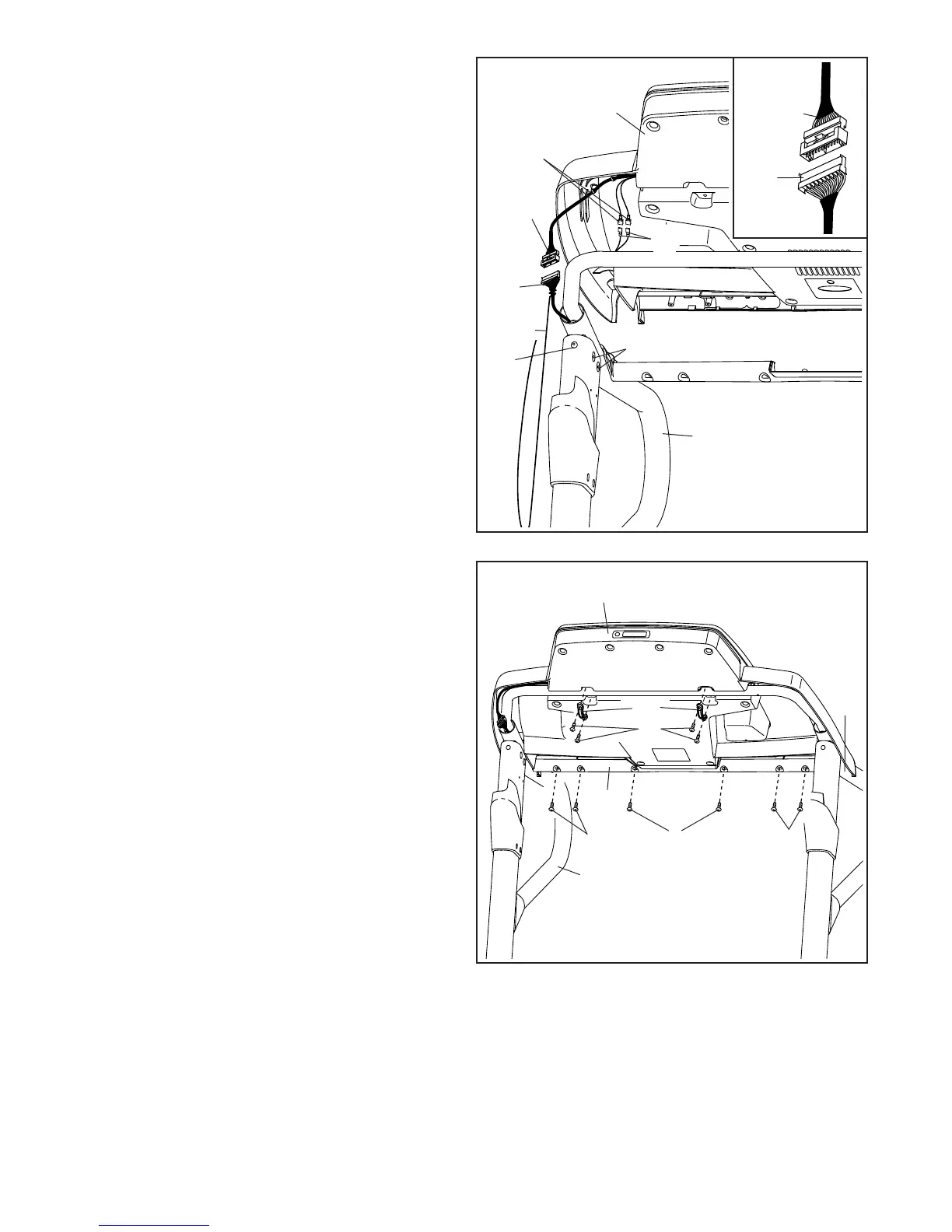

13. Placez l’assemblage de la console sur les
Rampes Gauche et Droite (82, 83). Faites
attention de ne pas coincer les fils.
Attachez l’assemblage de la console sur la Barre
Transversale (107) à l’aide de six Vis #8 x 3/4"
(1). Vissez les six Vis de quelques tours puis
serrez-les toutes.
Attachez les deux Pinces de la Console (105)
sur l’assemblage de la console à l’aide de quatre
Vis #8 x 1" (53).
13
83
105
53
1
1
1
Assemblage de la Console
82
107
12. Serrez fermement les quatre Boulons à Tête
Plate 5/16" x 1" (3) et les deux Boulons 5/16" x
1" (4) (un seul côté est illustré).
Avec l’aide d’une deuxième personne,
tenez l’assemblage de la console près de la
Rampe Droite (83) et de la Rampe Gauche
(non-illustrée).
Branchez le Fil du Montant (87) dans le fil de la
console. Référez-vous au schéma en médai-
llon. Les connecteurs devraient glisser
facilement l’un dans l’autre et s’enclencher
en place avec un bruit sec. Si ce n’est pas le
cas, tournez l’un des connecteurs et essayez
de nouveau. SI VOUS NE BRANCHEZ PAS
CORRECTEMENT LES CONNECTEURS, LA
CONSOLE RISQUE DE S’ENDOMMAGER
QUAND VOUS L’ALLUMEZ. Ensuite, retirez
l’attache du Fil du Montant
Branchez les deux fils de terre de l’assemblage
de la console dans les Fils de Terre de la
Console (52).
Assemblage
de la Console
12
Fil de la
Console
Fil de
Terre
Attache
de Fil
83
87
4
3
87
52
Fil de la
Console
