12
11. BELANGRIJK: gebruik geen groot gereed- gebruik geen groot gereed-gebruik geen groot gereed-
schap en draai de #10 x 3/4" Schroeven (2)
niet te vast, om de Dwarsstang (107) niet te
beschadigen.
Er kunnen twee Schroeven (A) zitten in de aan-Er kunnen twee Schroeven (A) zitten in de aan-
gegeven locaties op de Handleuningen (82, 83).
Als dat zo is dient u deze te verwijderen.
Draai de Dwarsstang (107) zoals afgebeeld.
Maak de Dwarsstang aan de Handleuningen
(82, 83) vast met vier #10 x 3/4" Schroeven (2)
en vier #1/4" Stertussenringen (12). Draai de
Schroeven nog niet vast.
Steek het Onderstel van het Bedieningspaneel
(102) in de Handleuningen (82, 83). Maak het
Onderstel van het Bedieningspaneel met vier
1/4" x 1" Schroeven (9) en vier 1/4" Sterringen
(12) vast. Draai de Schroeven niet te vast.
Zorg ervoor dat de Draad van de Staander
(87) niet bekneld raakt.
Draai een #10 x 3/4" Schroef (2) in ieder
uiteinde van de Dwarsstang (107); draai de
Schroeven niet te vast. Draai dan de andere
#10 x 3/4" Schroef (2) in iedere uiteinde van de
Dwarsstang.
Draai de vier 1/4" x 1" Schroeven (9) en de vier
#8 x 3/4" Schroeven (1) vast.
11
107
12
9
2
83
102
82
87
9
1
12
12
12
2
1
Eerste
A
A
Eerste

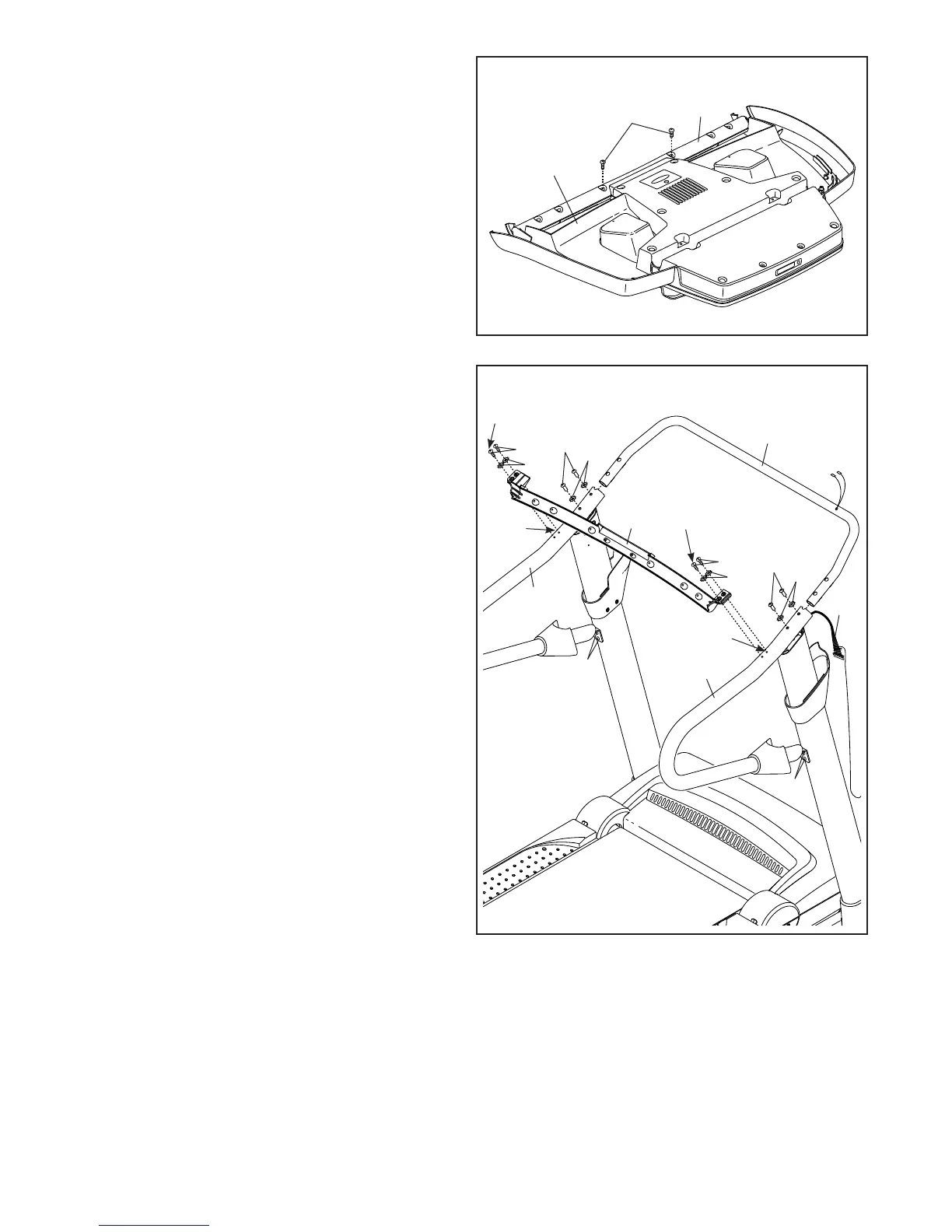

10. Plaats het bedieningspaneel met de bovenkant
op een zachte oppervlakte zodat het bedie-
ningspaneel niet bekrast wordt.
Verwijder de Schroeven (A) die de Dwarsstang
(107) bevestigen. Haal de Dwarsstang er vervol- Haal de Dwarsstang er vervol-Haal de Dwarsstang er vervol-
gens af. Gooi de Schroeven weg.
10
107
Bedienings-
paneelmodule
A
