13

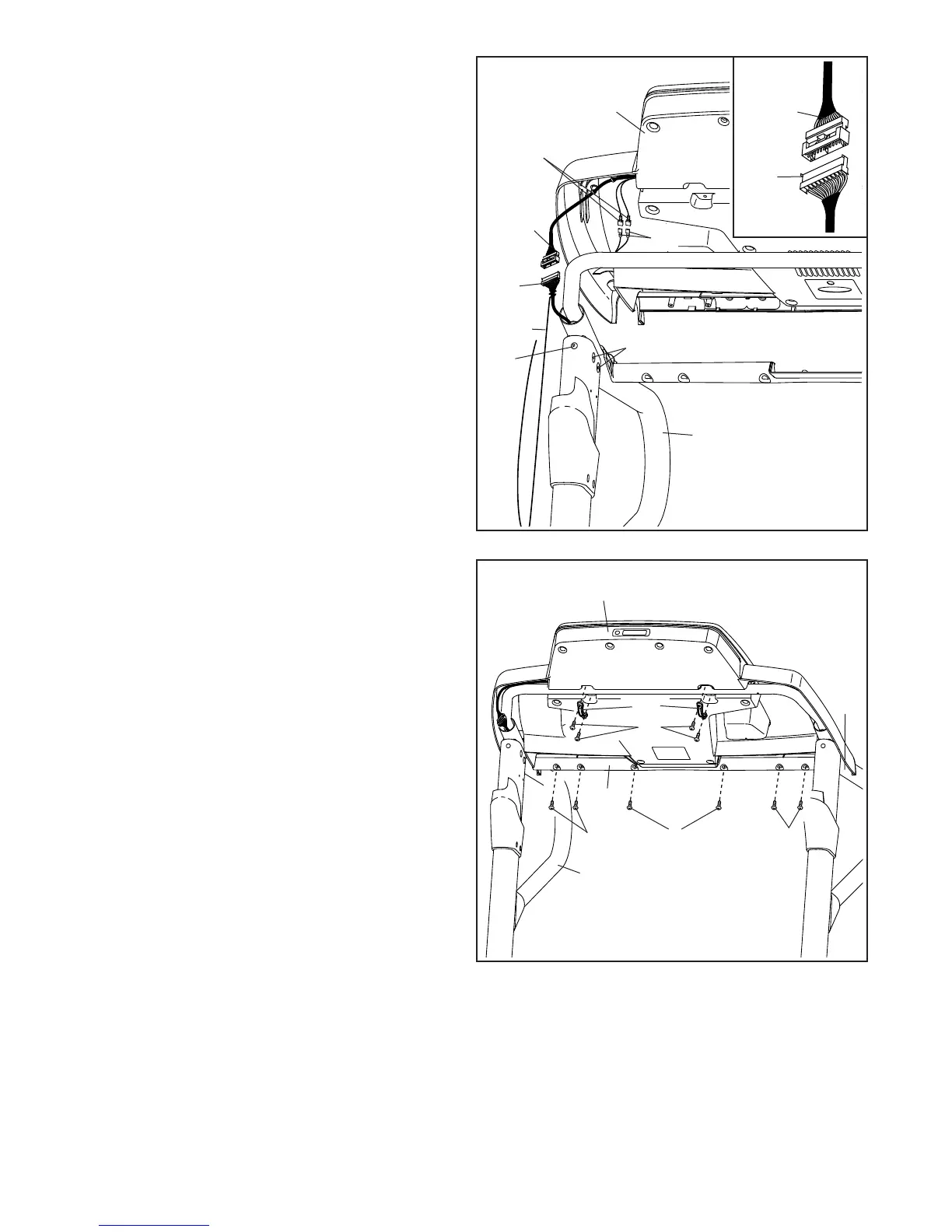

13. Zet het bedieningspaneel op de Linker en
Rechter Handleuningen (82, 83). Zorg ervoor
dat de draden niet bekneld raken.
Maak het bedieningspaneel aan de Dwarsstang
(107) vast met zes #8 x 3/4" Schroeven (1).
Draai alle zes de schroeven en draai ze vast.
Maak de twee Klemmen van het Bedienings-
paneel (105) aan het Bedieningspaneel vast
met vier #8 x 1" Schroeven (53).
13
83
105
53
1
1
1
Bedieningspaneelmodule
82
107
12. Draai de twee 5/16" x 1" Bouten (4) en de vier
5/16" x 1" Schroeven (3) (alleen één kant wordt
getoond) goed vast.
Houd, met hulp van een tweede persoon, het
bedieningspaneel bij de Rechter Handleuning
(83) en de Linker Handleuning (niet getoond)
vast.
Verbind de Draad van de Staander (87) met de
draad van het bedieningspaneel. Raadpleeg
de inzet-tekening. De connectoren zouden
makkelijk samen moeten glijden en op hun
plaats moeten klikken. Als dit niet gebeurt,
dient u een van de verbindingsstukken te
draaien en het nog eens te proberen. ALS U
DE VERBINDINGSSTUKKEN NIET GOED
VERBINDT, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN ALS DE STROOM
WORDT AANGEZET. Verwijder de draadband
uit de Draad van de Staander.
Sluit de twee aardingsdraden van het bedie-Sluit de twee aardingsdraden van het bedie-
ningspaneel aan op de twee Aardingsdraden
van het Bedieningspaneel (52).
Bedienings-
paneelmodule
12
Draad
van het
Bedien-
ings-
paneel
Aardings-
draad
Bind-
draad
83
87
4
3
87
52
Draad
van het
Bedien-
ings-
paneel
