14
16. Accertare che tutti i pezzi siano opportunamente serrati prima di utilizzare il tapis roulant. Qualora
sulle etichette del tapis roulant fossero presenti delle pellicole in plastica, rimuoverle. Posizionare un tappetino
sotto il tapis roulant al fine di proteggere il pavimento o la moquette. Nota: nella confezione possono essere
inclusi pezzi di scorta. Conservare le chiavi esagonali in dotazione in un luogo sicuro; una delle chiavi esago� Conservare le chiavi esagonali in dotazione in un luogo sicuro; una delle chiavi esago�Conservare le chiavi esagonali in dotazione in un luogo sicuro; una delle chiavi esago�
nali viene utilizzata per regolare il nastro scorrevole (vedere pagine 27 e 28).

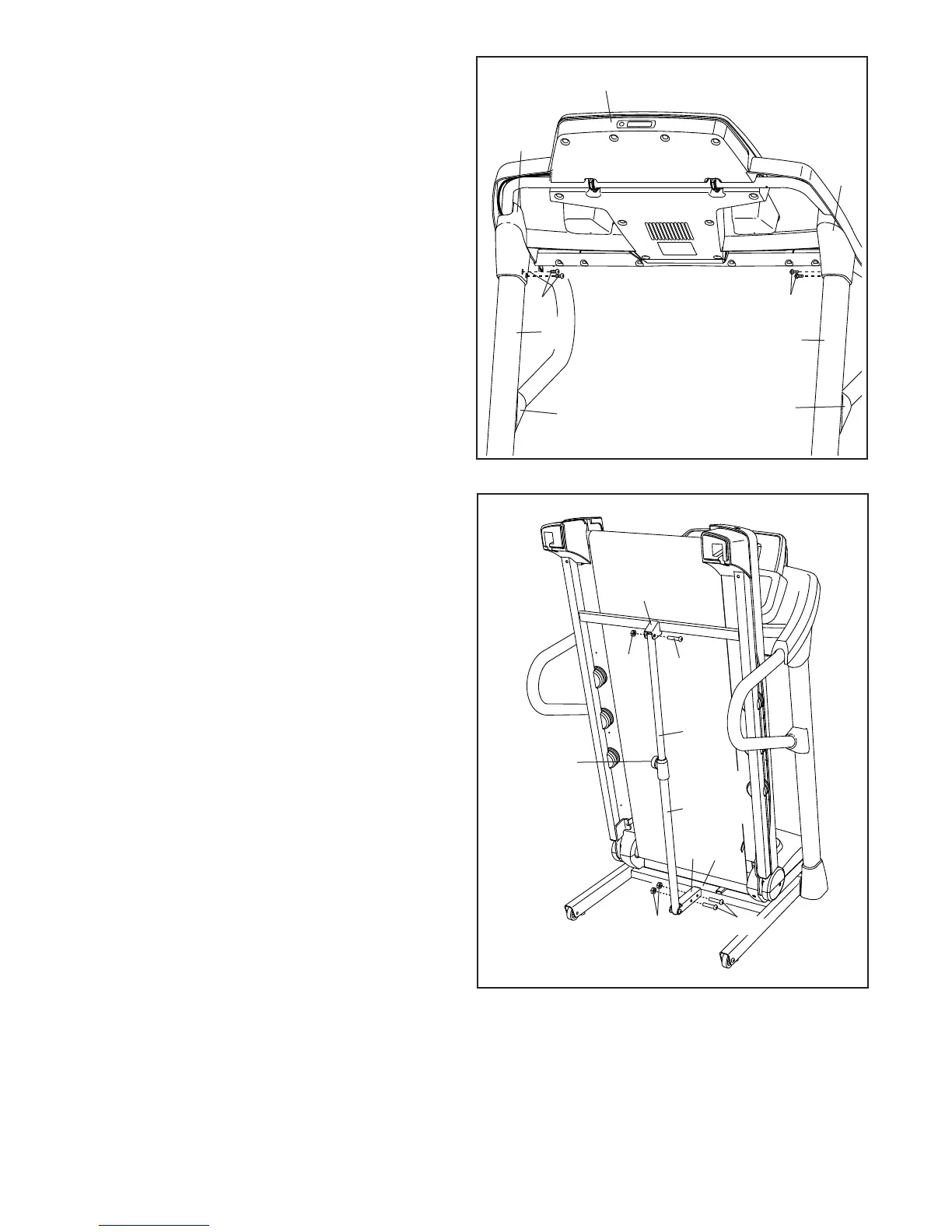

15. Sollevare il Telaio (55) nella posizione indicata.
Ricorrere all’aiuto di un’altra persona per
sorreggere il Telaio fino al completamento di
questa fase.
Orientare la Chiusura a Scatto Immagazzinaggio
(51) in modo tale che la barra grande e la mano�
pola chiusura a scatto si trovino nelle posizioni
indicate.
Fissare la Staffa Chiusura a Scatto (6) e la
Chiusura a Scatto Immagazzinaggio (51) alla
Base (95) con due Bulloni 3/8" x 2" (8) e due
Dadi 3/8" (10).
Fissare l’estremità superiore della Chiusura a
Scatto Immagazzinaggio (51) al Telaio (55) con
un Bullone 3/8" x 2" (8) e un Dado 3/8" (10).
Abbassare il Telaio (55) (vedere la sezione
APERTURA DEL TAPIS ROULANT PER L’USO
a pagina 25).
15
51
95
10
55
10
6
8
Manopola
Chiusura
a Scatto
Barra
Grande
8
14. Reggere il Copri Montante Destro (86) contro
il gruppo consolle. Allineare i fori presenti nel
Copri Montante Destro con i fori nel Montante
Destro (85). Fissare il Copri Montante Destro
con due Viti #8 x 3/4" (1).
Fissare il Copri Montante Sinistro (80) al
Montante Sinistro (84) allo stesso modo.
Far scorrere i Cappucci Corrimano (81) verso il
basso contro i Montanti (84, 85).
Vedere le fasi 5 e 7. Serrare le quattro Viti 3/8"
x 4" (7) e le due Viti 3/8" x 1 1/2" (14).
14
81
84
1
81
Gruppo Consolle
86
80
1
85
