13

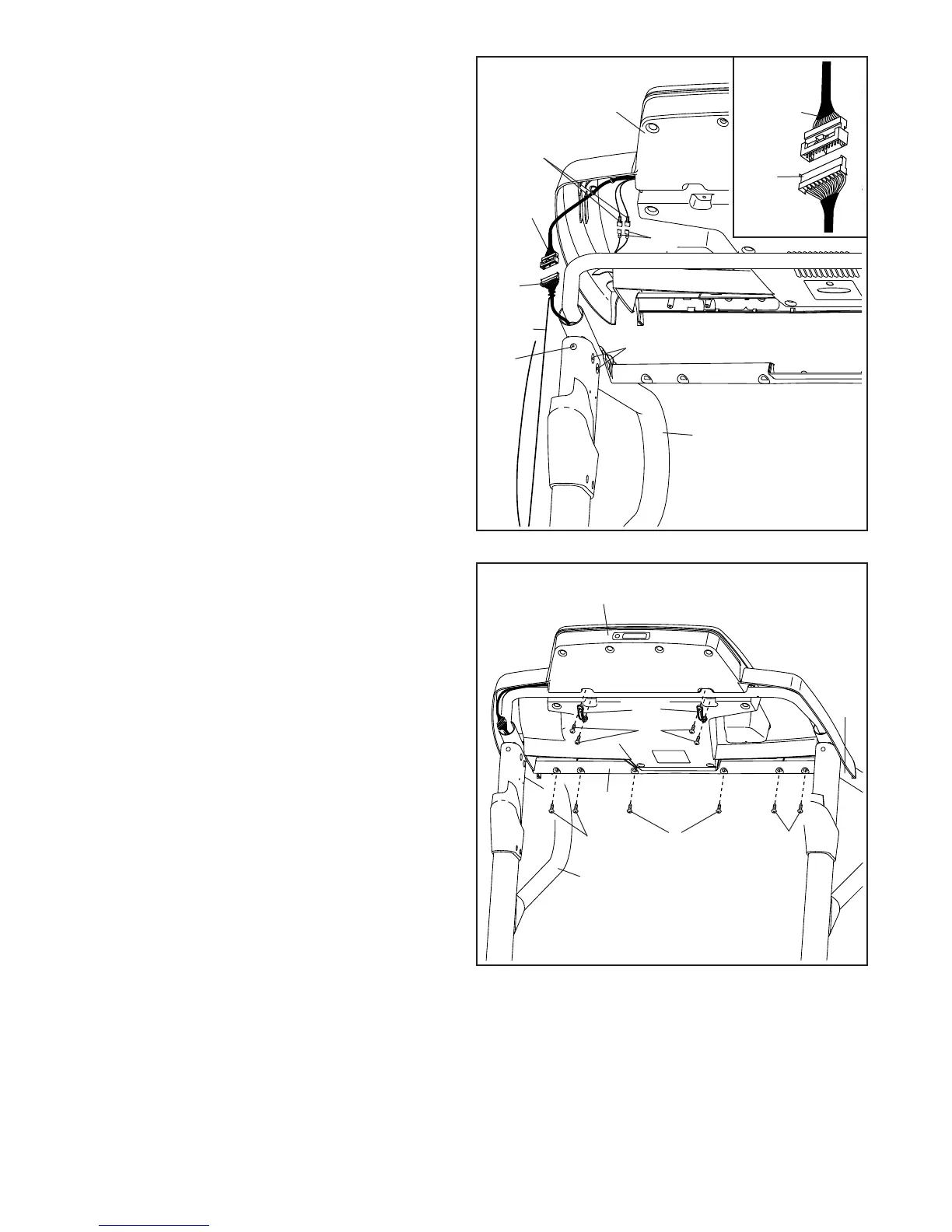

13. Posizionare il gruppo consolle sui Corrimano
Sinistro e Destro (82, 83). Prestare attenzione
a non pizzicare i cavi.
Fissare il gruppo consolle alla Barra Trasversale
(107) con sei Viti #8 x 3/4" (1). Inserire manual-
mente tutte e sei le Viti e serrarle.
Fissare i due Morsetti Consolle (105) al gruppo
consolle con quattro Viti #8 x 1" (53).
13
83
105
53
1
1
1
Gruppo Consolle
82
107
12. Serrare saldamente le quattro Viti a Testa Piana
5/16" x 1" (3) e i due Bulloni 5/16" x 1" (4) (è
raffigurato solo un lato).
Facendo ricorso all’aiuto di un’altra persona, sor�Facendo ricorso all’aiuto di un’altra persona, sor�
reggere il gruppo consolle vicino al Corrimano
Destro (83) e Sinistro (non raffigurato).
Collegare il Cavo Montante (87) al cavo con�Collegare il Cavo Montante (87) al cavo con�
solle. Si veda il disegno nel riquadro. I
connettori dovrebbero inserirsi agevolmente
uno nell’altro e scattare in posizione. In caso
contrario, ruotare un connettore e riprovare. SE
I CONNETTORI NON VENGONO COLLEGATI
CORRETTAMENTE, LA CONSOLLE
POTREBBE RISULTARNE DANNEGGIATA AL
MOMENTO DELL’ACCENSIONE. Quindi rimuo�Quindi rimuo�
vere la fascetta cavo dal Cavo Montante.
Collegare i due cavi di messa a terra che
provengono dal gruppo consolle ai due Cavi di
Messa a Terra Consolle (52).
Gruppo
Consolle
12
Cavo
Consolle
Cavo Messa
a Terra
Fascetta
Cavo
83
87
4
3
87
52
Cavo
consolle
