MONTAGGIO
Montaggio richiede due persone. Posizionare il tapis roulant in un’area sgombra e rimuovere il materiale di im-
ballaggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il retro del nastro scorre-
vole del tapis roulant è coperto da un lubrificante ad alta tecnologia. Durante il trasporto, una piccola quantità di
lubrificante potrebbe essersi spostata sulla parte superiore del nastro scorrevole e sul cartone. Non si tratta di
un’anomalia e quindi non preclude il buon funzionamento del tapis roulant. Se ci fosse del lubrificante sulla parte
superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente delicato e non abrasivo.
Il montaggio richiede la chiave esagonale inclusa e un vostro cacciavite a croce , un maglio
in gomma , una chiave regolabile , uno paio di forbici , e delle pinze a
punta .

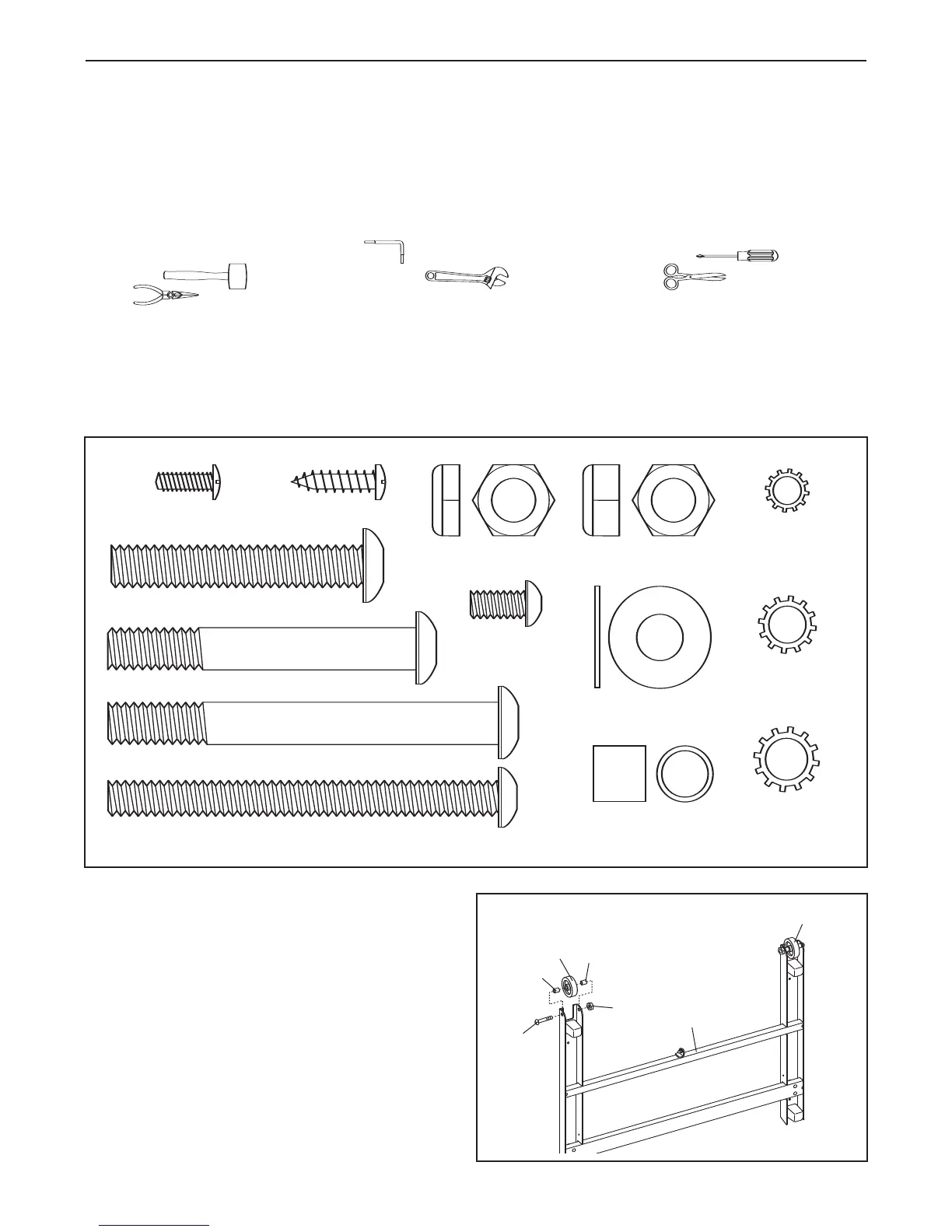

Per l'identificazione delle parti di montaggio osservare i grafici sotto. Il numero fra parentesi sotto ogni disegno è
il numero chiave di ogni pezzo, tratto dall'ELENCO DEI PEZZI verso la fine del presente manuale. Il numero
dopo le parentesi è la quantità necessaria per il montaggio. Nota: alcuni pezzi piccoli sono stati premontati.
Se un pezzo non si trova nel sacchetto dei pezzi, controllare se è stato premontato. Al fine di evitare
danni ai componenti in plastica, non utilizzare strumenti alimentati elettricamente per il montaggio.
1/2” Screw (119)–1
3/4” Tek Screw (58)–8
1
Dado Autobloccante in
Nailon da 3/8" (47)–2
Vite 3/4" (2)–10
Rondella da 3/8"
(33)–2
Vite da M4.2 x
13mm (11)-2
Spaziatore Ruota
(44)–4
Bullone da 1/4" x
1/2" (22)–2
Bullone da 3/8" x 2 1/4" (27)–4
Rondella a Stella
1/4" (21)–2
Dado da 3/8" (35)–2
Bullone da 3/8" x 2 3/4" (14)–2
Bullone da 3/8" x 3 1/2" (32)–2
Wheel Bolt (14)–2
Frame Bolt (32)–2
Rondella a Stella
da 3/8" (39)–4
F
Bullone da 5/16" x 3 1/2" (20)–4
Rondella a Stella
da 5/16" (19)–4
1 1/2" Screw (97)–4
1. Fissare una Ruota (45) ad un lato della Base
(48) con un Bullone da 3/8" x 2 3/4" (14), due
Spaziatori Ruota (44) e un Dado da 3/8" (35)
come indicato. Non stringere troppo i Dadi. Le
Ruote dovrebbero girare liberamente.
Fissare l’altra Ruota (45) all’altro lato della
Base (48) nello stesso modo.
1
6
48
45
45
44
44
14
35
