8

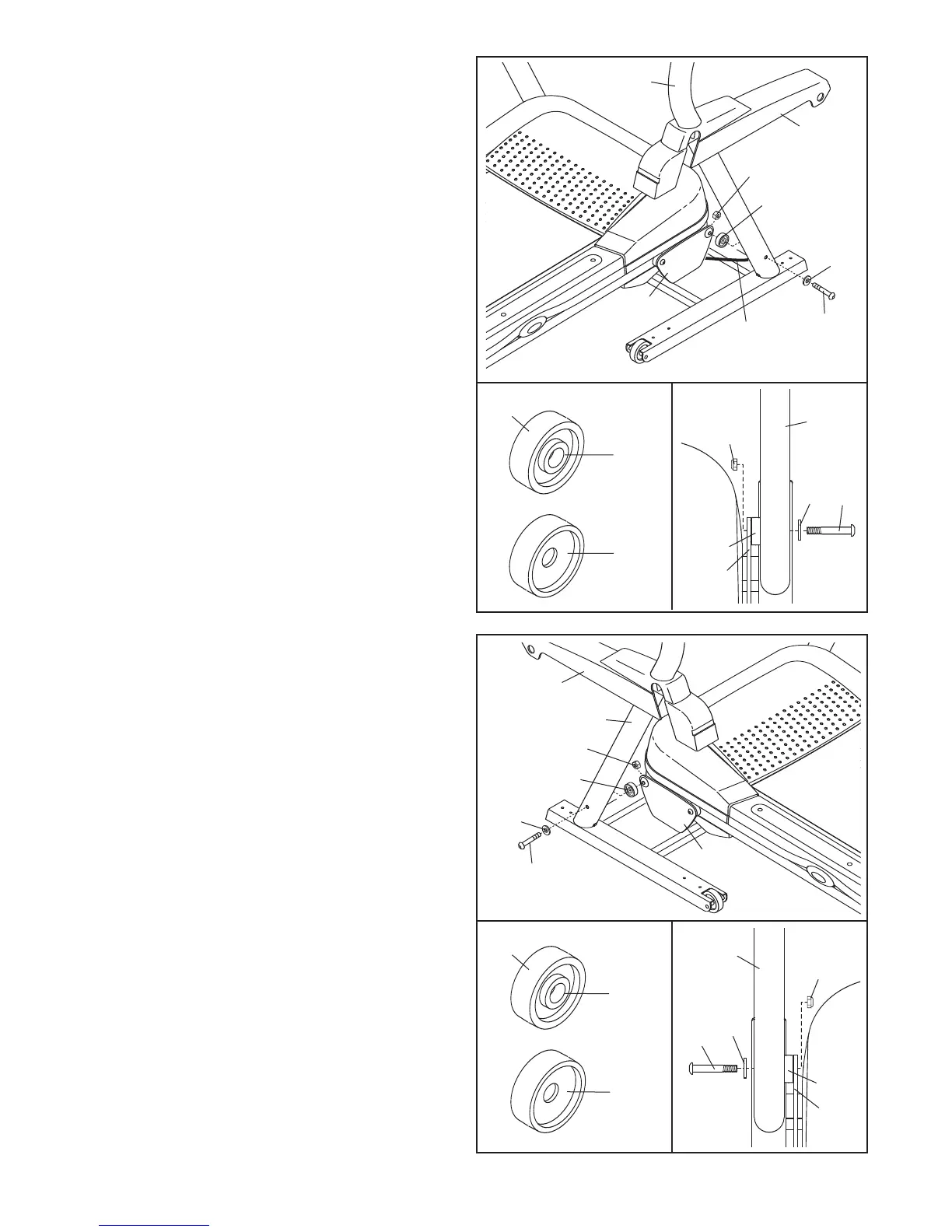

5. Vedere il disegno a sinistra nel riquadro.
Identificare i due Spaziatori Telaio (34). Aprire la
c
onfezione di lubrificante inclusa e ungere en-
trambi i lati degli Spaziatori Telaio. Poi, identifi-
c
are il lato esterno di ciascun Spaziatore Telaio.
Tenere uno Spaziatore Telaio (34) tra il
Montante Destro (36) e il Telaio Sollevamento
(59), con il lato esterno dello Spaziatore
Telaio rivolto verso la Rondella Telaio e il
Montante Destro. Attaccare il Montante Destro
al Telaio Sollevamento con un Bullone da 3/8" x
3 1/2" (32), una Rondella da 3/8" (33), e un
Dado Autobloccante da 3/8" (47);
non avvitare
il Dado per ora.
In seguito, identificare il Copri Base Destro (91).
Inserire il Copri Base Destro nel Montante
Destro (36) e ruotarlo nella posizione indicata.
Tirare delicatamente l’estremità superiore del
Filo Montante (28) per togliere l’eventuale gioco.
5
36
91
32
32
34
34
33
47
47
59
33
59
Lato
Esterno
Lato
Interno
34
36
6. Vedere il disegno a sinistra nel riquadro.
Identificare il lato esterno del rimanente
Spaziatore Telaio (34).
Tenere il rimanente Spaziatore Telaio (34) tra il
Montante Sinistro (31) e il Telaio Sollevamento
(59), con il lato esterno dello Spaziatore
Telaio rivolto verso il Montante Sinistro.
Fissare il Montante Sinistro al Telaio
Sollevamento con un Bullone da 3/8" x 3 1/2"
(32), una Rondella da 3/8" (33), e un Dado
Autobloccante da 3/8" (47); non avvitare il
Dado per ora.
Localizzare il Copri Base Sinistro (90). Inserire il
Copri Base Sinistro nel Montante Sinistro (31) e
ruotarlo nella posizione indicata.
6
31
90
32
32
34
34
33
47
47
59
33
59
Lato
Esterno
Lato
Interno
34
31
28
