16. Zorg ervoor dat alle onderdelen vast zijn gedraaid voordat u de loopband gebruikt. Opmerking: Extra
delen kunnen meegeleverd worden. Bewaar de meegeleverde (zeshoekige) sleutels op een veilige plaats. U
zult de grote sleutel nog nodig hebben om de loopband bij te stellen (zie pagina 23). Leg een matje onder de
loopband om uw vloerbedekking te beschermen.

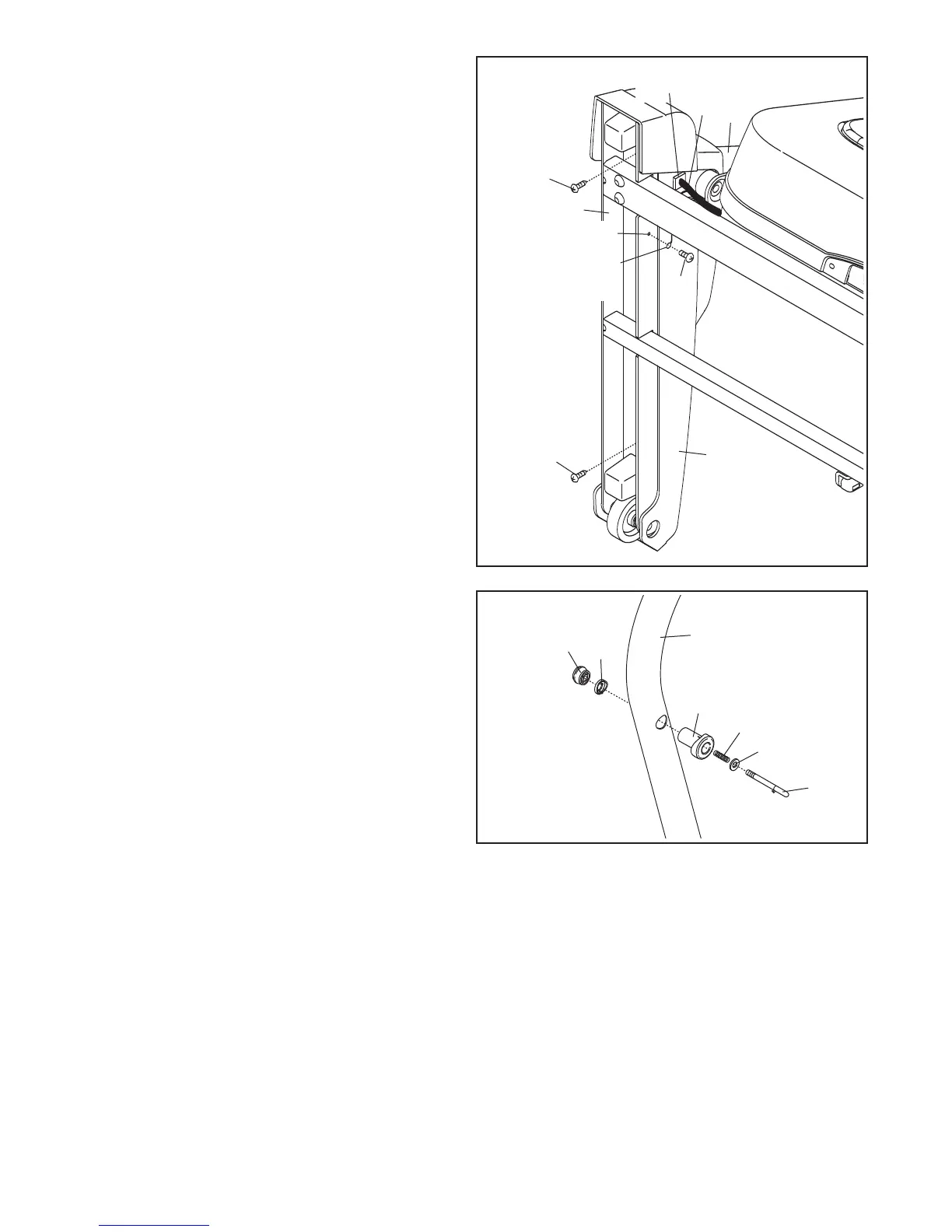

15. Druk de Grendelhuls (30) in de Linker Staander
(31).
Verwijder de knop van de pen. Zorg ervoor dat
de kraag en de veer zich zoals getoond op de
pen bevinden. Steek dan de pen in de
Grendelhuls (30) en de Linker Staander (31).
Druk het Invoegstuk van het Slot (89) in de an-
dere kant van de Linker Staander en maak de
knop dan opnieuw vast aan de pen.
Verwijder de plastic verpakking aan de onder-
kant van de loopband.
15
31
89
30
Knop
Veer
Kraag
Pen
14. Maak de aardingsdraad van de Draad van de
Staander (28) aan het aangegeven gat in de
B
asis (48) vast met een M4.2 x 10mm Schroef
(11).
Druk de aangegeven Doorvoerhuls (54) in de
Rechter Staander (36).
Maak het Rechter Kap van het Basis (91) aan de
Basis (48) vast met twee 3/4" Schroeven (2).
Opmerking: draai de 3/4" Schroeven wat aan
voordat u ze vastdraait.
Maak het Linker Kap
van het Basis (niet getoond) op dezelfde ma-
nier vast.
Til de Staanders (31, 36) op in verticale stand.
48
28
36
2
2
91
1
4
11
54
Aarding-
sdraad
Gat
